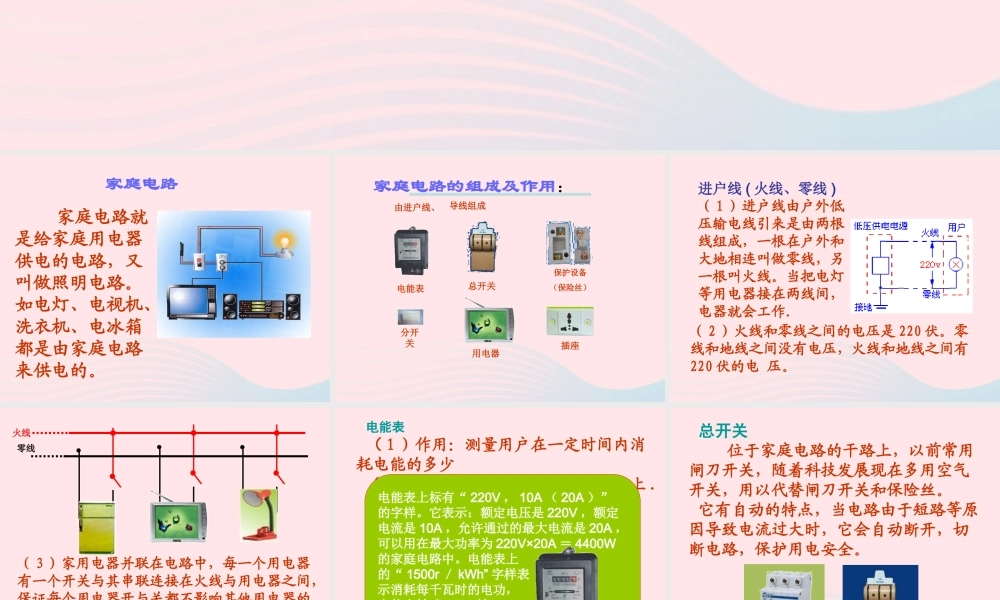

安全用电家庭电路 家庭电路就是给家庭用电器供电的电路，又叫做照明电路
如电灯、电视机、洗衣机、电冰箱都是由家庭电路来供电的
家庭电路的组成及作用： 由进户线、导线组成电能表总开关保护设备（保险丝）用电器插座分开关进户线 ( 火线、零线 )（ 1 ）进户线由户外低压输电线引来是由两根线组成，一根在户外和大地相连叫做零线，另一根叫火线
当把电灯等用电器接在两线间，电器就会工作．（ 2 ）火线和零线之间的电压是 220 伏
零线和地线之间没有电压，火线和地线之间有220 伏的电 压
（ 3 ）家用电器并联在电路中，每一个用电器有一个开关与其串联连接在火线与用电器之间，保证每个用电器开与关都不影响其他用电器的使用，这样就可以保证正常情况下，每个用电器的电压都是 220 伏
火线零线电能表（ 1 ）作用：测量用户在一定时间内消耗电能的多少（ 2 ）电能表要装在家庭电路的干路上
（ 3 ）电能表有不同的规格，若家里用电器特别多 电能表允许通过的电流要大些，否则会被烧坏．电能表上标有“ 220V ， 10A （ 20A ）”的字样
它表示：额定电压是 220V ，额定电流是 10A ，允许通过的最大电流是 20A ，可以用在最大功率为 220V×20A ＝ 4400W的家庭电路中
电能表上的“ 1500r ／ kWh” 字样表示消耗每千瓦时的电功，电能表转动 1500 转
总开关 位于家庭电路的干路上，以前常用闸刀开关，随着科技发展现在多用空气开关，用以代替闸刀开关和保险丝
它有自动的特点，当电路由于短路等原因导致电流过大时，它会自动断开，切断电路，保护用电安全

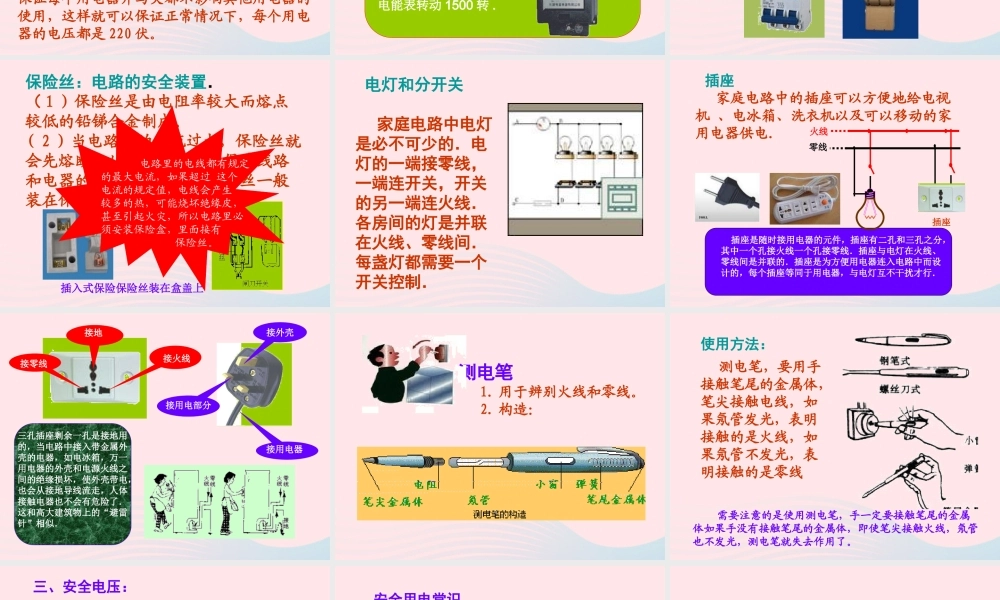

保险丝：电路的安全装置．（ 1 ）保险丝是由电阻率较大而熔点较低的铅锑合金制成
( 2 ) 当电路中的电流过大，保险丝就会先熔断，从而切断电源，保障线路和电器的安全，避免火灾保险丝一般装在保险盒
插入式保险保险丝装在盒盖上
