2.3欧姆定律

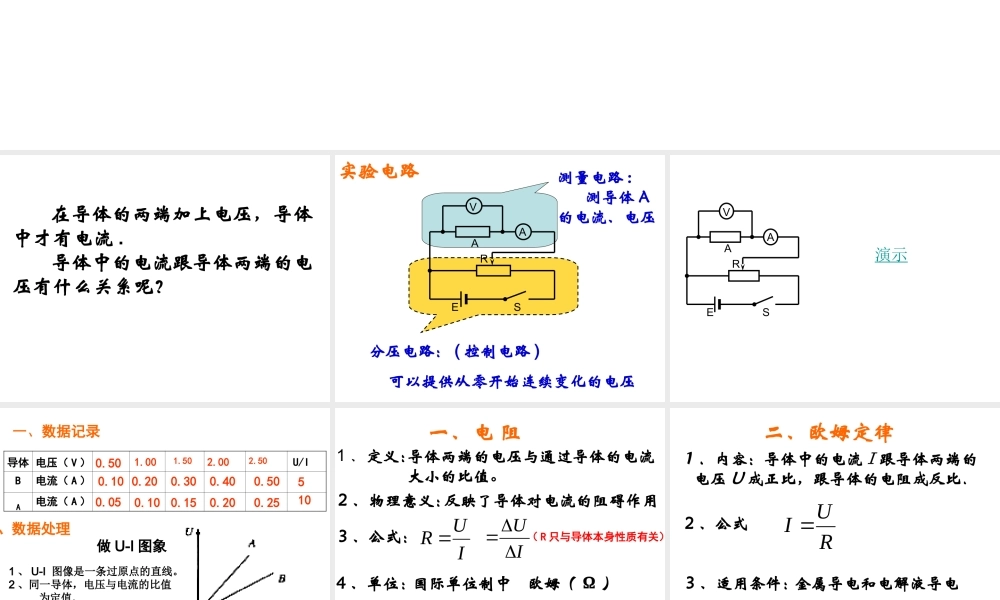

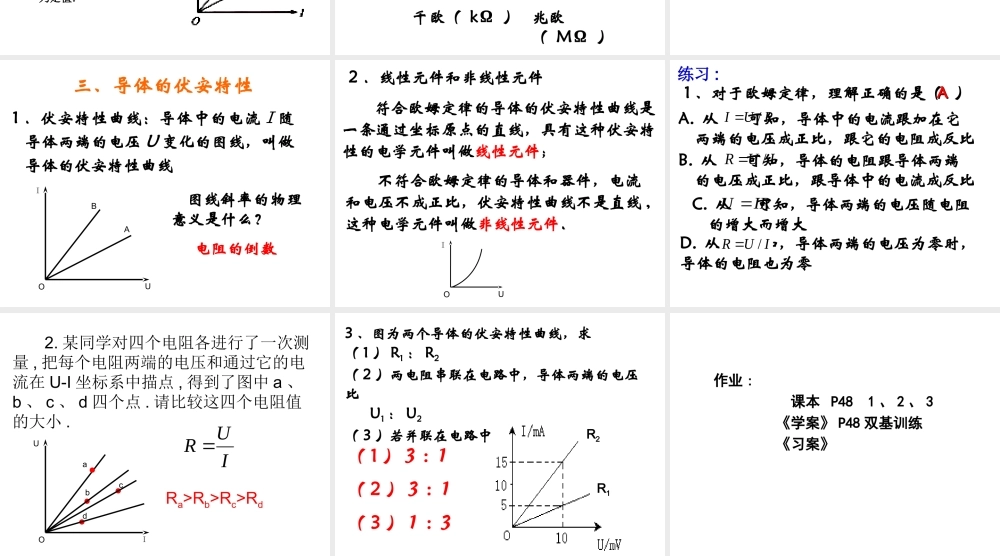

2.3 2.3 欧姆定律欧姆定律 在导体的两端加上电压，导体中才有电流 . 导体中的电流跟导体两端的电压有什么关系呢？ 分压电路： ( 控制电路 ) 可以提供从零开始连续变化的电压实验电路ESRAAV测量电路 : 测导体 A的电流、电压 ESRAAV演示 一、数据记录0.40100.300.200.100.501.001.502.00U/I2.500.5050.250.200.150.100.05电压（ V ）电流（ A ）电流（ A ） B A导体二、数据处理 做 U-I 图象1 、 U-I 图像是一条过原点的直线。2 、同一导体，电压与电流的比值 为定值。 导体两端的电压与通过导体的电流大小的比值。3 、公式：4 、单位：2 、物理意义：1 、定义：兆欧（ MΩ ）千欧（ kΩ ）国际单位制中 欧姆（ Ω ）反映了导体对电流的阻碍作用IUR IU一、电 阻（ R 只与导体本身性质有关） 二、欧姆定律１．内容：导体中的电流 I 跟导体两端的电压 U 成正比，跟导体的电阻成反比． RUI 3 、适用条件：金属导电和电解液导电2 、公式 三、导体的伏安特性1 ．伏安特性曲线：导体中的电流 I 随导体两端的电压 U 变化的图线，叫做导体的伏安特性曲线 图线斜率的物理意义是什么？电阻的倒数OIUAB 2 ．线性元件和非线性元件符合欧姆定律的导体的伏安特性曲线是一条通过坐标原点的直线，具有这种伏安特性的电学元件叫做线性元件；不符合欧姆定律的导体和器件，电流和电压不成正比，伏安特性曲线不是直线 ,这种电学元件叫做非线性元件．．OIU D. 从 可知，导体两端的电压为零时，导体的电阻也为零RUI/IUR/IRU IUR/1 、对于欧姆定律，理解正确的是（ ）A. 从 可知，导体中的电流跟加在它 两端的电压成正比，跟它的电阻成反比B. 从 可知，导体的电阻跟导体两端 的电压成正比，跟导体中的电流成反比C. 从 可知，导体两端的电压随电阻 的增大而增大AA练习 : OIUabcd2. 某同学对四个电阻各进行了一次测量 , 把每个电阻两端的电压和通过它的电流在 U-I 坐标系中描点 , 得到了图中 a 、b 、 c 、 d 四个点 . 请比较这四个电阻值的大小 .Ra>Rb>Rc>RdIUR  3 、图为两个导体的伏安特性曲线，求（ 1 ） R1 ： R2（ 2 ）两电阻串联在电路中，导体两端的电压比 U1 ： U2（ 3 ）若并联在电路中，电流之比 I1 ： I2R1R2（ 1 ）３ : １ （ 2 ）３ : １ （ 3 ）１ : ３ 作业 : 课本 P48 1 、 2 、 3 《学案》 P48 双基训练 《习案》
