2.4 串并联电路

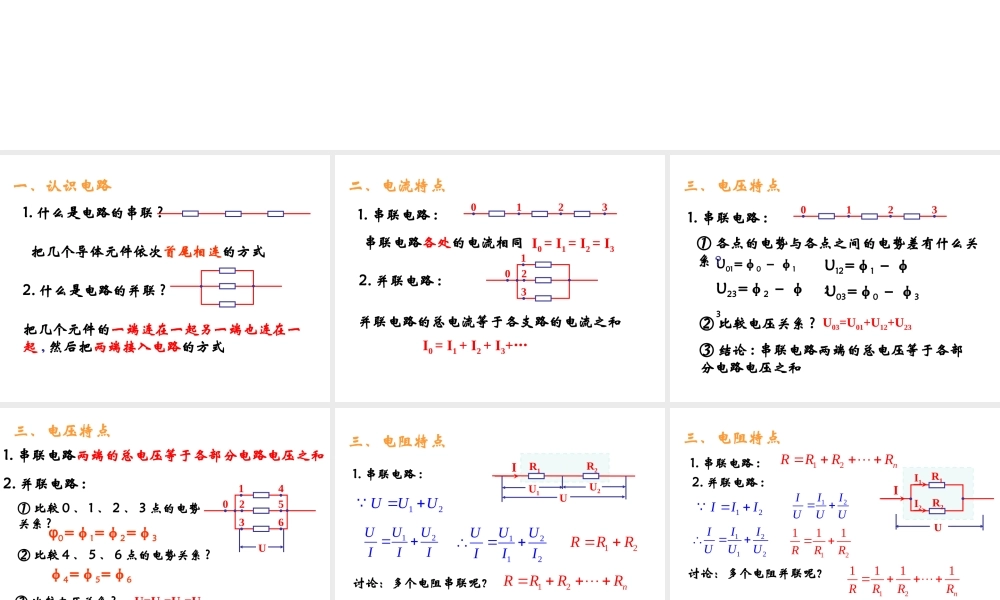

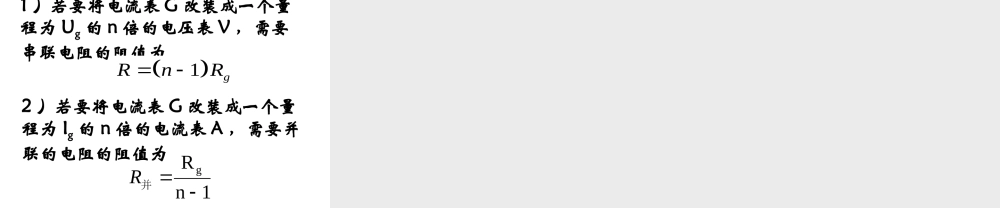

2.5 串联电路和并联电路 一、认识电路1. 什么是电路的串联 ?把几个导体元件依次首尾相连的方式把几个元件的一端连在一起另一端也连在一起 , 然后把两端接入电路的方式2. 什么是电路的并联 ? I0 = I1 = I2 = I3串联电路各处的电流相同2. 并联电路 :并联电路的总电流等于各支路的电流之和二、电流特点01231. 串联电路 :I0 = I1 + I2 + I3+…0123 U03=U01+U12+U23③ 结论 : 串联电路两端的总电压等于各部分电路电压之和三、电压特点01231. 串联电路 :U01=φ0 － φ1① 各点的电势与各点之间的电势差有什么关系 ?U12=φ1 － φ2U23=φ2 － φ3② 比较电压关系 ?U03=φ0 － φ3 U=U1=U2=U3 并联电路的总电压与各支路的电压相等三、电压特点1. 串联电路两端的总电压等于各部分电路电压之和2. 并联电路 :0123456① 比较 0 、 1 、 2 、 3 点的电势关系 ?② 比较 4 、 5 、 6 点的电势关系 ?③ 比较电压关系 ?Uφ0=φ1=φ2=φ3φ4=φ5=φ6 串联电路的总电阻等于各部分电路电阻之和三、电阻特点1. 串联电路 :12UUU12UUUIII1212UUUIII12RRR讨论：多个电阻串联呢？12nRRRRR1R2UU1U2I 三、电阻特点1. 串联电路 :12nRRRR2. 并联电路 :UR2R1II1I212III12IIIUUU1212IIIUUU12111RRR讨论：多个电阻并联呢？121111nRRRR并联电路的总电阻的倒数等于各支路电阻的倒数之和 三、电阻特点1. 串联电路 :12nRRRR2. 并联电路 :121111nRRRR讨论：②n 个相同电阻 (R1) 串联或并联，其总电阻 R= ？③ 不同阻值的电阻串联，总电阻与其中最大电阻有何关系？ ④ 不同阻值的电阻并联，总电阻与其中最小电阻有何关系？ ⑤ 并联电路中 , 某一电阻增大 , 总电阻如何变？⑥ 混联电路中 , 某一电阻增大 , 总电阻如何变？①R1 和 R2 并联后 R= ？( 若 R1 远大于 R2 ， R= ？ ) 三、电阻特点1. 串联电路 :12nRRRR2. 并联电路 :121111nRRRR讨论：R > RnRn 增大 R 增大(2) 个相同的电阻 R 并联 R 总＝ R/n(3) R < Rn(4) Rn 增大 R 增大(1)R1 和 R2 并联后 R= R1R2/(R1+R2)不管电路连接方式如何，只要有一个电阻增大，总电阻就增大3 、混联电路 四、串并联电路特点1. 串联电路12nRRRR121111nRRRR2. ...
