2.7 闭合电路的欧姆定律2

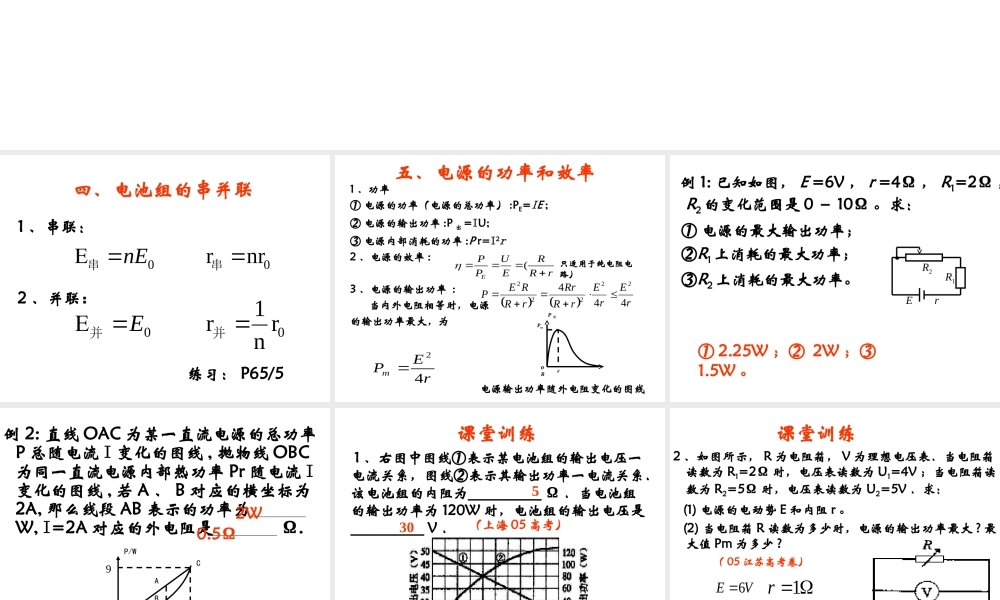

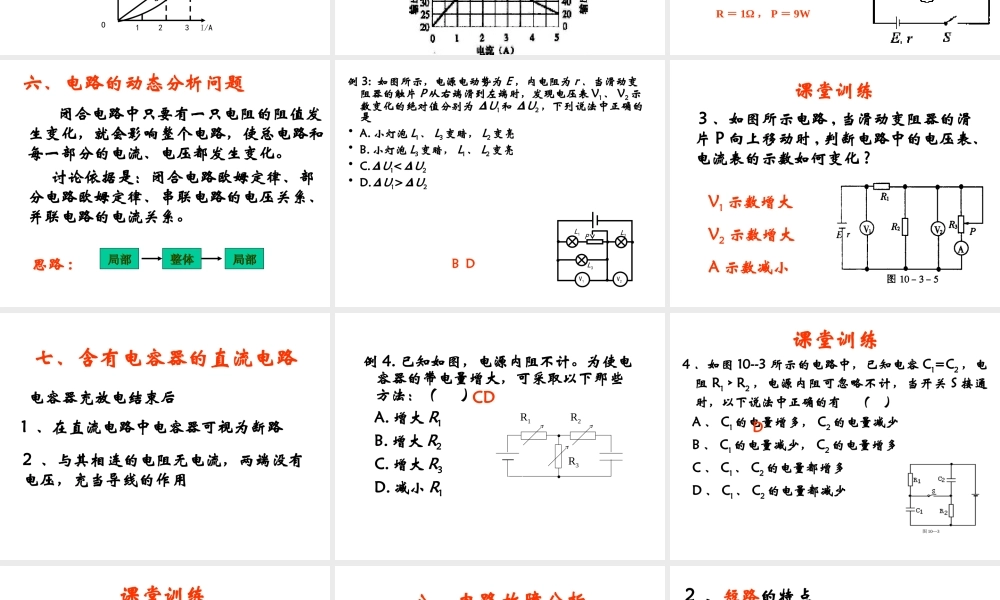

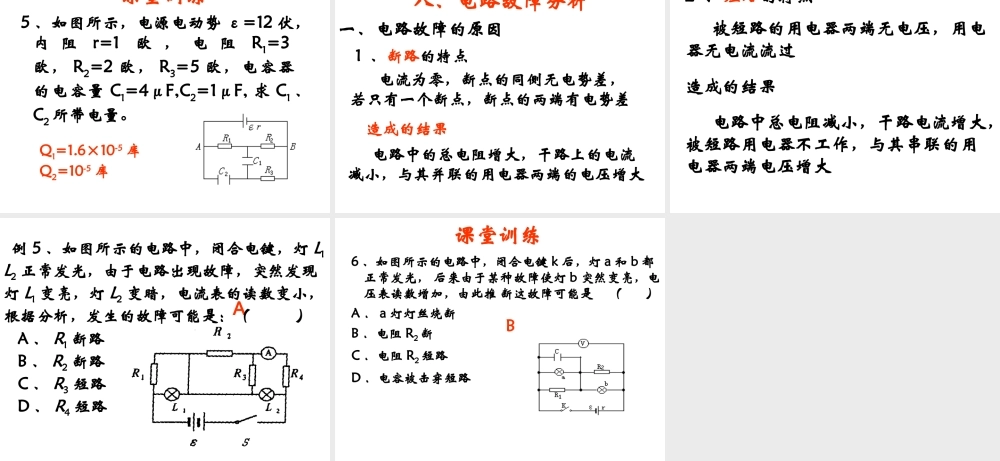

2.7 闭合电路欧姆定律第 2 课时 四、电池组的串并联1 、串联：2 、并联：00nrr 串串nE00rn1r 并并E练习： P65/5 五、电源的功率和效率 1 、功率① 电源的功率（电源的总功率） :PE=IE ;② 电源的输出功率 :P 出=IU; ③ 电源内部消耗的功率 :P r=I2r2 、电源的效率 : 3 、电源的输出功率 : 当内外电阻相等时，电源的输出功率最大，为rErErRRrrRREP44422222rEPm42o RP 出PmrrRREUPPE(只适用于纯电阻电路）电源输出功率随外电阻变化的图线 例 1: 已知如图， E =6V ， r =4Ω ， R1=2Ω ，R2的变化范围是 0 － 10Ω 。求： ① 电源的最大输出功率； ②R1上消耗的最大功率； ③R2上消耗的最大功率。 E rR2R1① 2.25W ；② 2W ；③ 1.5W 。 例 2: 直线 OAC 为某一直流电源的总功率P 总随电流 I 变化的图线 , 抛物线 OBC为同一直流电源内部热功率 Pr 随电流 I变化的图线 , 若 A 、 B 对应的横坐标为2A, 那么线段 AB 表示的功率为 W, I=2A 对应的外电阻是 Ω.P/WI/AO123ABC92W0.5Ω （上海 05 高考） 1 、右图中图线①表示某电池组的输出电压一电流关系，图线②表示其输出功率一电流关系．该电池组的内阻为＿＿＿＿＿ Ω ．当电池组的输出功率为 120W 时，电池组的输出电压是＿＿＿＿＿ V ． 530课堂训练 （ 05 江苏高考卷）2 、如图所示， R 为电阻箱， V 为理想电压表．当电阻箱读数为 R1=2Ω 时，电压表读数为 U1=4V ；当电阻箱读数为 R2=5Ω 时，电压表读数为 U2=5V ．求： (1) 电源的电动势 E 和内阻 r 。 (2) 当电阻箱 R 读数为多少时，电源的输出功率最大 ? 最大值 Pm 为多少 ?6EV1r  R ＝ 1Ω ， P ＝ 9W课堂训练 六、电路的动态分析问题 闭合电路中只要有一只电阻的阻值发生变化，就会影响整个电路，使总电路和每一部分的电流、电压都发生变化。 讨论依据是：闭合电路欧姆定律、部分电路欧姆定律、串联电路的电压关系、并联电路的电流关系。 思路 :局部局部整体整体局部局部 例 3: 如图所示，电源电动势为 E ，内电阻为 r ．当滑动变阻器的触片 P 从右端滑到左端时，发现电压表 V1、 V2示数变化的绝对值分别为 ΔU1和 ΔU2，下列说法中正确的是 • A. 小灯泡 L1、 L3变暗， L2变亮• B. 小灯泡 L3变暗， L1、 L2变亮...
