2014年高中通用技术 1.1认识结构课件 地质版

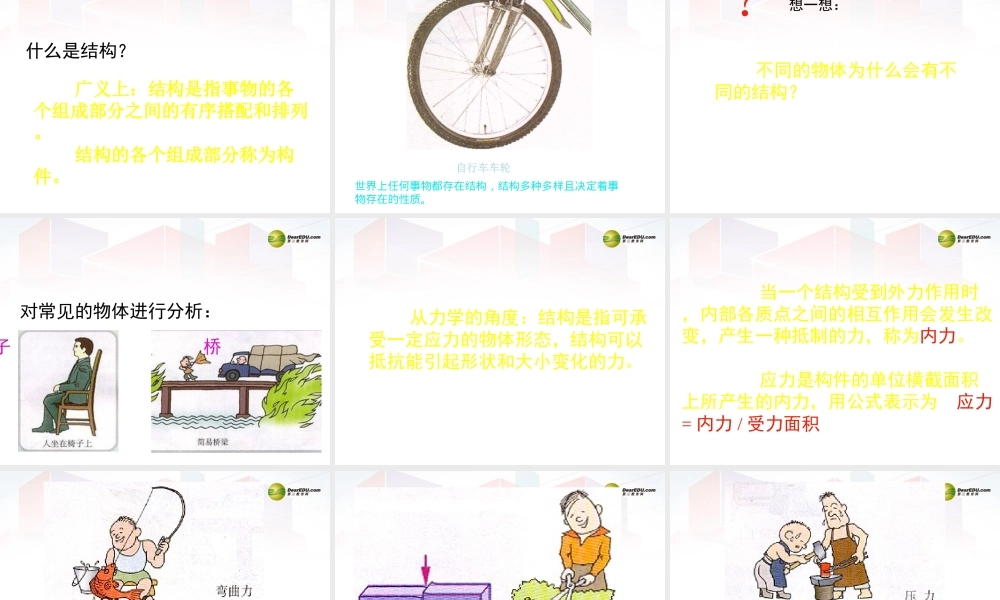

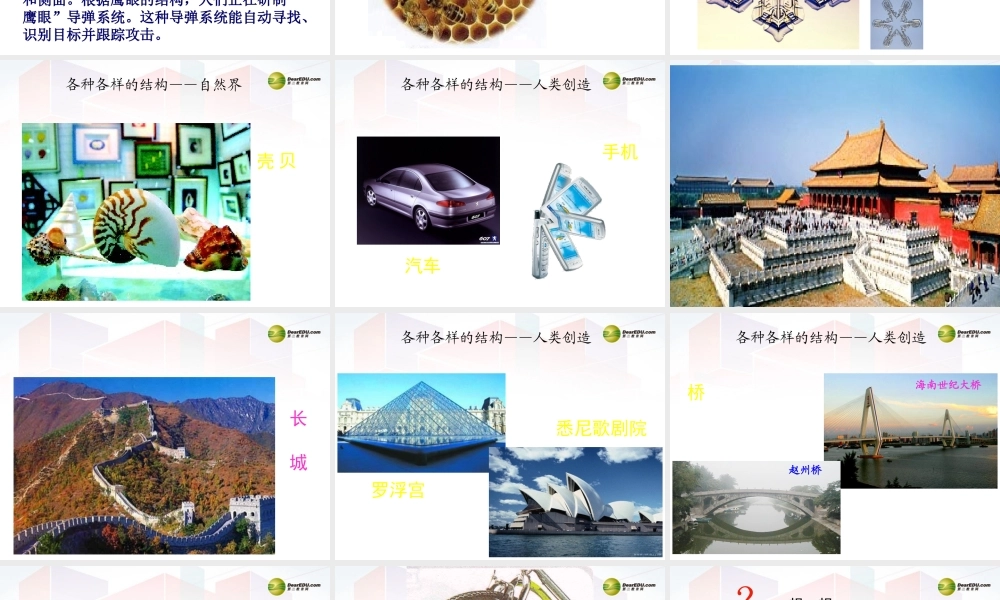

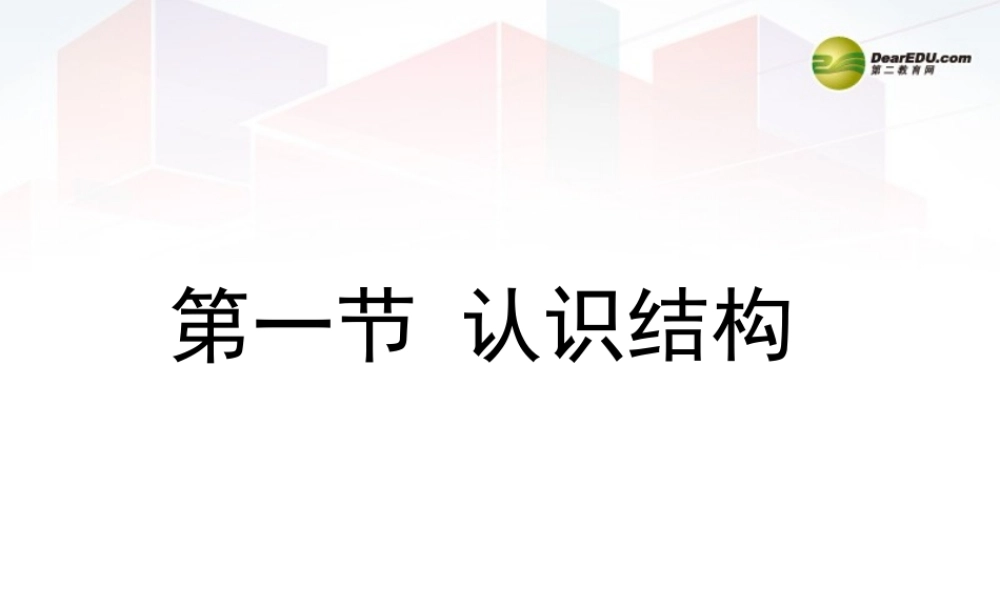

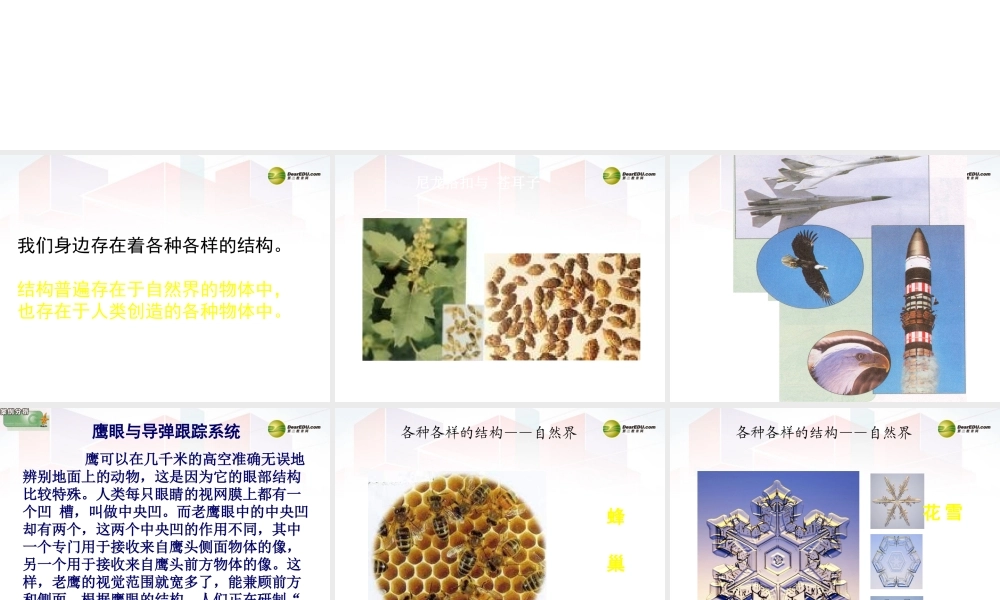

第一节 认识结构我们身边存在着各种各样的结构。结构普遍存在于自然界的物体中， 也存在于人类创造的各种物体中。尼龙搭扣与 苍耳子鹰眼与导弹跟踪系统 鹰可以在几千米的高空准确无误地辨别地面上的动物，这是因为它的眼部结构比较特殊。人类每只眼睛的视网膜上都有一个凹 槽，叫做中央凹。而老鹰眼中的中央凹却有两个，这两个中央凹的作用不同，其中一个专门用于接收来自鹰头侧面物体的像，另一个用于接收来自鹰头前方物体的像。这样，老鹰的视觉范围就宽多了，能兼顾前方和侧面。根据鹰眼的结构，人们正在研制“鹰眼”导弹系统。这种导弹系统能自动寻找、识别目标并跟踪攻击。 蜂 巢各种各样的结构——自然界雪 花各种各样的结构——自然界贝 壳各种各样的结构——自然界汽车手机各种各样的结构——人类创造长城悉尼歌剧院罗浮宫各种各样的结构——人类创造桥赵州桥海南世纪大桥各种各样的结构——人类创造什么是结构？ 广义上：结构是指事物的各个组成部分之间的有序搭配和排列。 结构的各个组成部分称为构件。自行车车轮 世界上任何事物都存在结构，结构多种多样且决定着事物存在的性质。想一想： 不同的物体为什么会有不同的结构？？对常见的物体进行分析：椅子 桥 从力学的角度：结构是指可承受一定应力的物体形态，结构可以抵抗能引起形状和大小变化的力。 当一个结构受到外力作用时，内部各质点之间的相互作用会发生改变，产生一种抵制的力，称为内力。 应力是构件的单位横截面积上所产生的内力，用公式表示为 应力= 内力 / 受力面积弯曲力：作用于物体，使它产生弯曲的力 剪切力：两个距离很近，大小相等，方向相反，且作用于同一物体上的平行的力压力：挤压物体的力。拉力：物体所承受的拉拽力。扭转力：反方向向物体两端均匀施力，使物体发生扭转形变的力。组成结构的构件的基本受力形式拉力 压力 扭曲力 弯曲力 剪切力结构的分类• 根据物体结构形态在受力时承受和传递力的方式差别实体结构框架结构壳形结构结构实体结构 通常是指结构体本身是实心的结构。如墙壁、柱子、实心球等等。实体结构长城实体结构三峡大坝实体结构锤子砧板实体结构的受力特点如何？ 实体结构是利用自身来承受荷载，主要承受压力。框架结构 通常是指结构体本身由细长的构件组成，支撑空间却不充满空间。如窗户、画框、房子的架构等等。埃菲尔铁塔框架结构框架结构建筑框架建筑用脚手架书桌椅书柜框架结构框架结构的受力特点如何...
