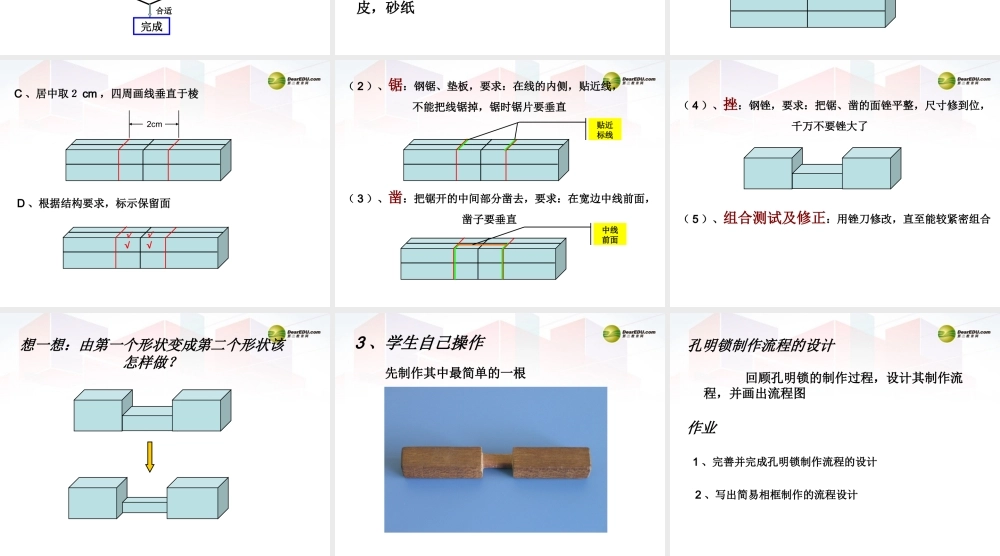

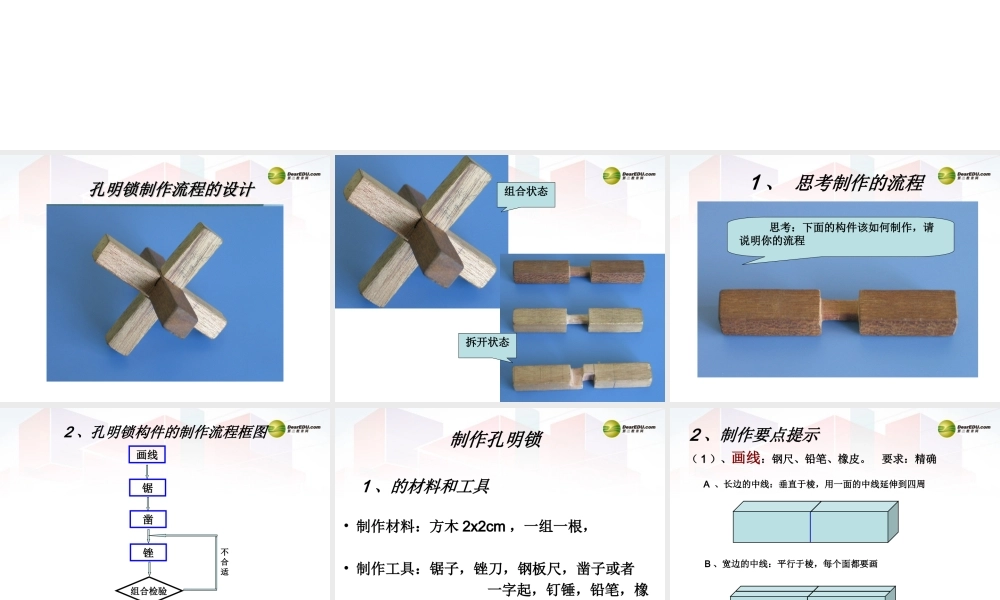

第五节 我们也来做流程设计 孔明锁制作流程的设计孔明锁制作流程的设计 组合状态拆开状态 1 、 思考制作的流程 思考：下面的构件该如何制作，请说明你的流程 2 、孔明锁构件的制作流程框图画线锯凿完成锉组合检验不合适合适 制作孔明锁• 制作材料：方木 2x2cm ，一组一根，• 制作工具：锯子，锉刀，钢板尺，凿子或者 一字起，钉锤，铅笔，橡皮，砂纸1 、的材料和工具 2 、制作要点提示（ 1 ）、画线：钢尺、铅笔、橡皮。 要求：精确A 、长边的中线：垂直于棱，用一面的中线延伸到四周B 、宽边的中线：平行于棱，每个面都要画 2cmC 、居中取２ cm ，四周画线垂直于棱D 、根据结构要求，标示保留面√√√√ （ 2 ）、锯：钢锯、垫板，要求：在线的内侧，贴近线， 不能把线锯掉，锯时锯片要垂直贴近标线（ 3 ）、凿：把锯开的中间部分凿去，要求：在宽边中线前面， 凿子要垂直中线前面 （ 4 ）、挫：钢锉，要求：把锯、凿的面锉平整，尺寸修到位， 千万不要锉大了（ 5 ）、组合测试及修正：用锉刀修改，直至能较紧密组合 想一想：由第一个形状变成第二个形状该 怎样做？ 3 、学生自己操作先制作其中最简单的一根 孔明锁制作流程的设计 回顾孔明锁的制作过程，设计其制作流程，并画出流程图作业1 、完善并完成孔明锁制作流程的设计2 、写出简易相框制作的流程设计
