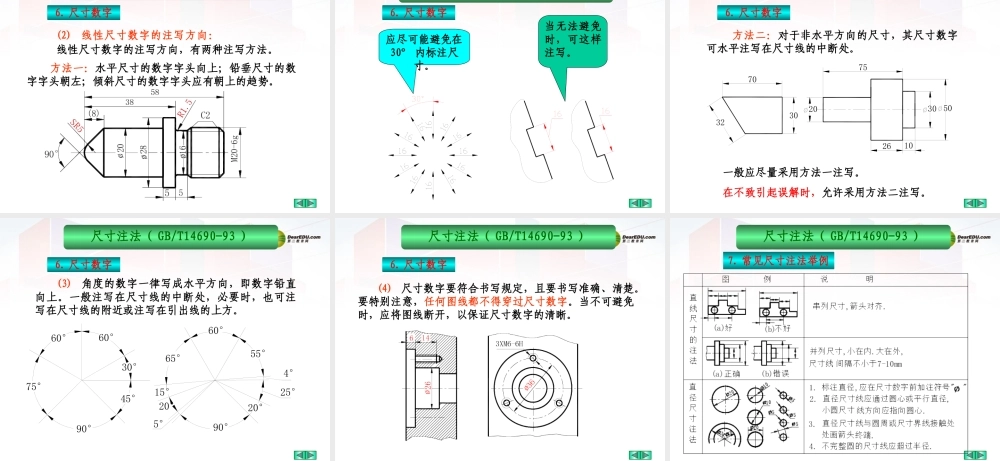

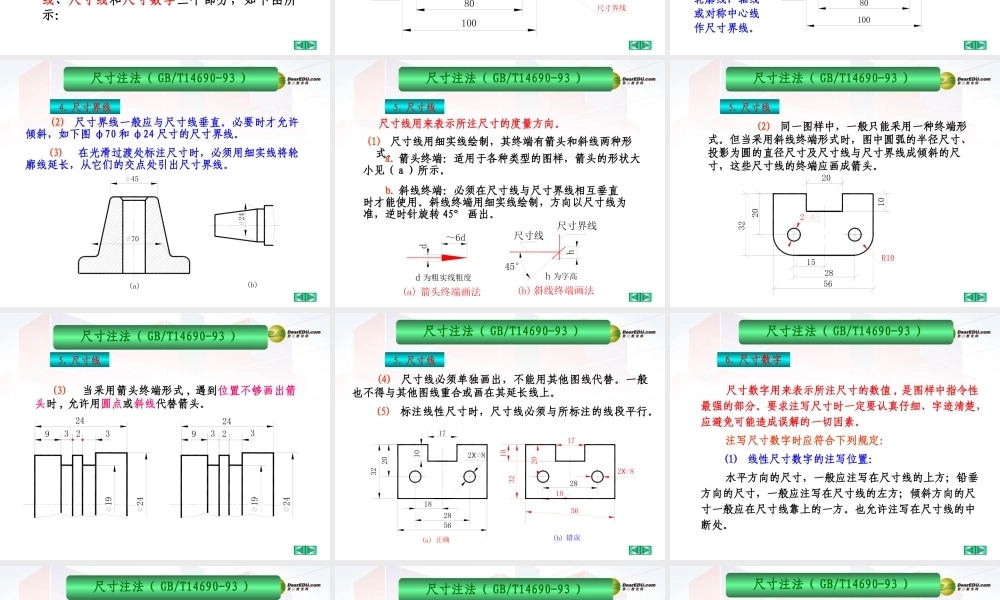

第三节 设计的表达与交流• 人们进行思想交流要依靠语言和文字。设计的交流主要依靠图纸，图纸就是工程技术界的语言。一、制图标准• 图纸既然是一种“技术语言”，就必然要有统一的“语言规范”，国家制定的制图标准，就是这种语言规范。（一）图纸幅面及格式（二）字体。 要求：字体端正、笔画清楚、排列整齐、间隔均匀 汉字应写成长仿宋体，字母及数字一般写成斜体（与水平成 75° ）（三）比例。比例是图样中的图形与其实物相应要素的线性尺寸之比。无论采用何种比列，所注尺寸数字均应是物体的真是大小，与绘图比例无关。（四）图线。国标规定粗线宽度 b 应按图的大小和复杂程度，在 0.5—2mm 之间选择。（五）尺寸标注幅面代号A0A1A2A3A4尺寸 BL8411189594841420594297420210297制图标准 图形只能反映物体的结构形状，物体的真实大小要靠所标注的尺寸来决定。 ( １ ) 机件的真实大小，应以图样上所注的尺寸数值为依据，与图形的大小（即所采用的比例）和绘图的准确度无关。 ( ２ ) 图样中（包括技术要求和其它说明文件中）的尺寸，以毫米为单位时，不需标注计量单位的代号或名称。如果采用其它单位，则必须注明相应的计量单位的代号或名称。尺寸注法（ GB/T14690-93 ）1. 标注尺寸的基本规则尺寸注法（ GB/T14690-93 ） ( ３ ) 图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。 ( ４ ) 机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。 标注一个尺寸，一般应包括尺寸界线、尺寸线和尺寸数字三个部分，如下图所示：2. 尺寸三要素尺寸注法（ GB/T14690-93 ）尺寸线尺寸界线尺寸数字R44710080R7456468483. 尺寸标注图例尺寸注法（ GB/T14690-93 ） (1) 尺寸界线用细实线绘制，由图形的轮廓线、轴线或对称中心线引出。也可利用图形的轮廓线，轴线或对称中心线作尺寸界线。尺寸界线用来限定尺寸度量的范围。R44710080R7456468484. 尺寸界线尺寸注法（ GB/T14690-93 ） (2) 尺寸界线一般应与尺寸线垂直。必要时才允许倾斜，如下图 φ70 和 φ24 尺寸的尺寸界线。 (3) 在光滑过渡处标注尺寸时，必须用细实线将轮廓线延长，从它们的交点处引出尺寸界线。 (b)24(a) 70454. 尺寸界线尺寸注法（ GB/T14690-93 ） (1) 尺寸线用细实线绘制，其终端有箭头和斜线两种形式。 尺寸线用来表示所注尺寸的度量方向。(a) 箭头终端画法为...
