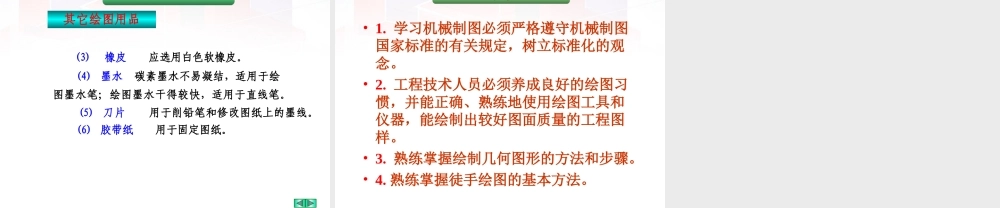

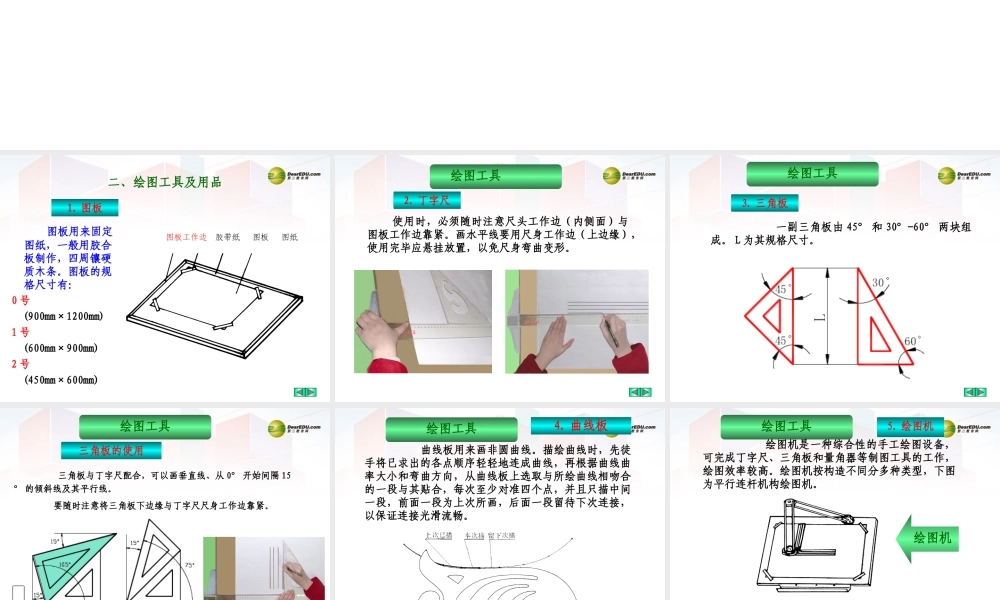

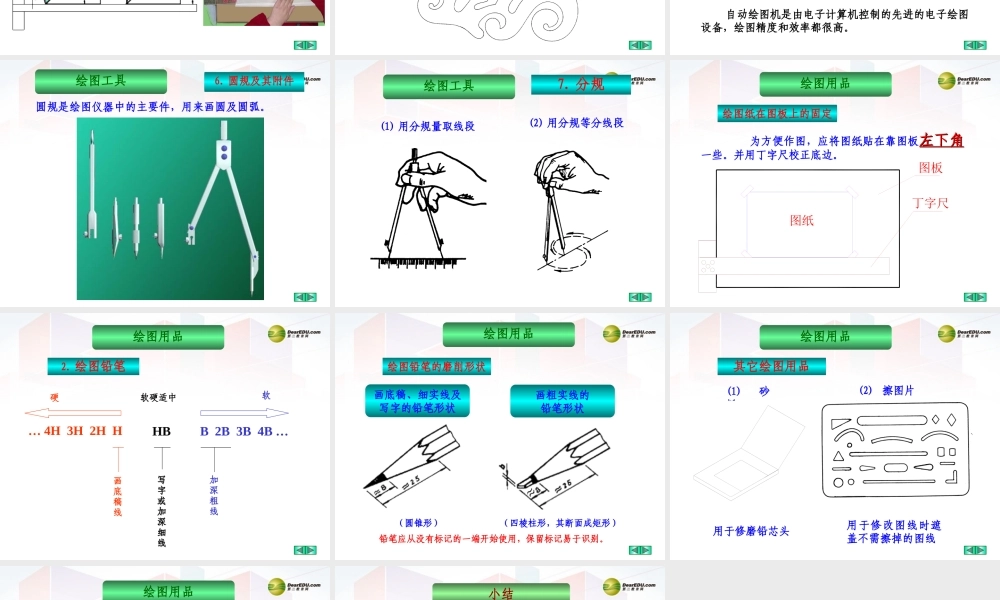

第三节 设计的表达与交流2绘图工具介绍1. 图板 图板用来固定图纸，一般用胶合板制作，四周镶硬质木条。图板的规格尺寸有：0 号 (900mm×1200mm)1 号 (600mm×900mm) 2 号 (450mm×600mm) 图板工作边 胶带纸 图板 图纸 二、绘图工具及用品 绘图工具 使用时，必须随时注意尺头工作边 ( 内侧面 ) 与图板工作边靠紧。画水平线要用尺身工作边 ( 上边缘 ) ，使用完毕应悬挂放置，以免尺身弯曲变形。2. 丁字尺绘图工具 一副三角板由 45° 和 30°-60° 两块组成。 L 为其规格尺寸。3. 三角板绘图工具 要随时注意将三角板下边缘与丁字尺尺身工作边靠紧。 三角板与丁字尺配合，可以画垂直线、从 0° 开始间隔 15° 的倾斜线及其平行线。三角板的使用绘图工具 曲线板用来画非圆曲线。描绘曲线时，先徒手将已求出的各点顺序轻轻地连成曲线，再根据曲线曲率大小和弯曲方向，从曲线板上选取与所绘曲线相吻合的一段与其贴合，每次至少对准四个点，并且只描中间一段，前面一段为上次所画，后面一段留待下次连接，以保证连接光滑流畅。4. 曲线板绘图工具 绘图机是一种综合性的手工绘图设备，可完成丁字尺、三角板和量角器等制图工具的工作，绘图效率较高。绘图机按构造不同分多种类型，下图为平行连杆机构绘图机。5. 绘图机 自动绘图机是由电子计算机控制的先进的电子绘图设备，绘图精度和效率都很高。绘图机绘图工具圆规是绘图仪器中的主要件，用来画圆及圆弧。6. 圆规及其附件绘图工具7. 分规(1) 用分规量取线段(2) 用分规等分线段绘图用品绘图纸在图板上的固定 为方便作图，应将图纸贴在靠图板左下角左下角一些。并用丁字尺校正底边。图板丁字尺图纸绘图用品2. 绘图铅笔硬软软硬适中… 4H 3H 2H H HB B 2B 3B 4B …写写字字或或加加深深细细线线画底稿线加深粗线绘图用品绘图铅笔的磨削形状画底稿、细实线及写字的铅笔形状 铅笔应从没有标记的一端开始使用，保留标记易于识别。（四棱柱形，其断面成矩形）（圆锥形）画粗实线的铅笔形状绘图用品其它绘图用品(2) 擦图片(1) 砂纸 用于修磨铅芯头用于修改图线时遮盖不需擦掉的图线 绘图用品其它绘图用品 (3) 橡皮 应选用白色软橡皮。 (6) 胶带纸 用于固定图纸。 (4) 墨水 碳素墨水不易凝结，适用于绘图墨水笔；绘图墨水干得较快，适用于直线笔。 (5) 刀片 用于削铅笔和修改图纸上的墨线。• 1. 学习机械制图必须严格遵守机械制图...
