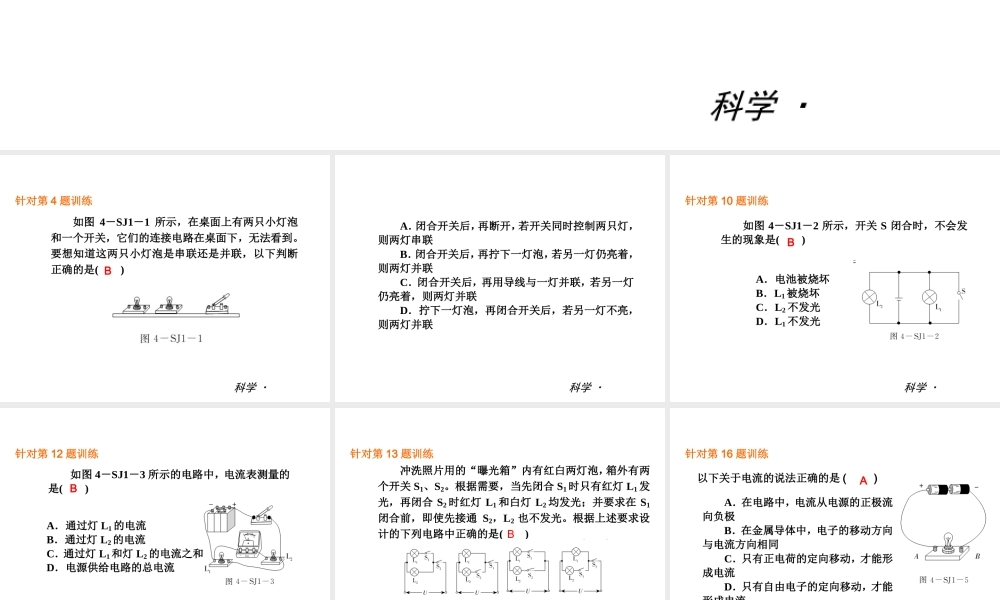

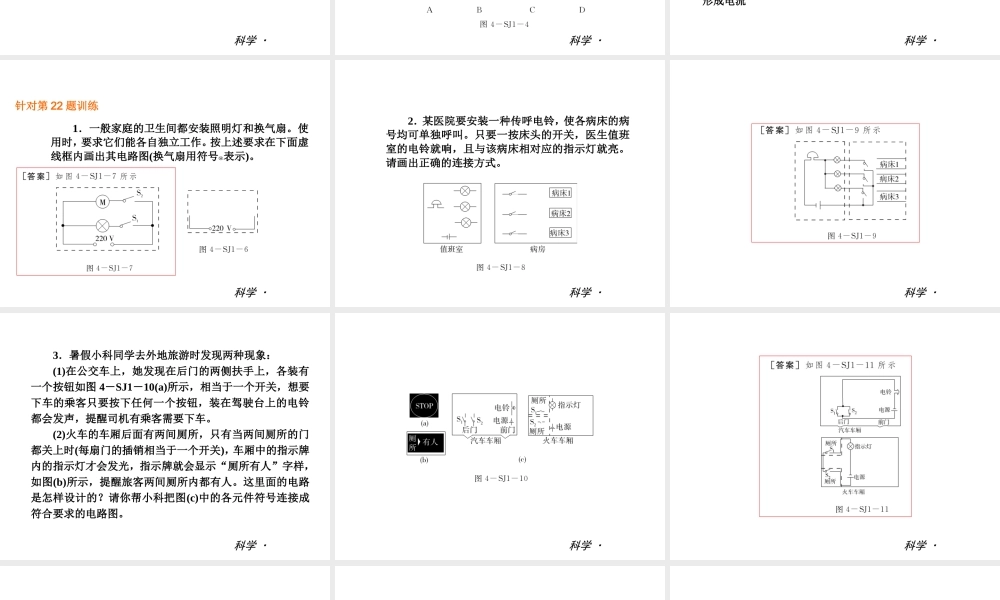

科学 · 新课标（ ZJ ）第 4 章章内阶段过关一第 4 章 | 章内阶段过关一 科学 · 新课标（ ZJ ）针对第 4 题训练如图 4－SJ1－1 所示，在桌面上有两只小灯泡和一个开关，它们的连接电路在桌面下，无法看到。要想知道这两只小灯泡是串联还是并联，以下判断正确的是( ) B 第 4 章 | 章内阶段过关一 科学 · 新课标（ ZJ ）A．闭合开关后，再断开，若开关同时控制两只灯，则两灯串联 B．闭合开关后，再拧下一灯泡，若另一灯仍亮着，则两灯并联 C．闭合开关后，再用导线与一灯并联，若另一灯仍亮着，则两灯并联 D．拧下一灯泡，再闭合开关后，若另一灯不亮，则两灯并联 第 4 章 | 章内阶段过关一 科学 · 新课标（ ZJ ）针对第 10 题训练如图 4－SJ1－2 所示，开关 S 闭合时，不会发生的现象是( ) A．电池被烧坏 B．L1 被烧坏 C．L2 不发光 D．L1 不发光 B 第 4 章 | 章内阶段过关一 科学 · 新课标（ ZJ ）针对第 12 题训练如图 4－SJ1－3 所示的电路中，电流表测量的是( ) A．通过灯 L1 的电流 B．通过灯 L2 的电流 C．通过灯 L1 和灯 L2 的电流之和 D．电源供给电路的总电流 B 第 4 章 | 章内阶段过关一 科学 · 新课标（ ZJ ）针对第 13 题训练冲洗照片用的“曝光箱”内有红白两灯泡，箱外有两个开关 S1、S2。根据需要，当先闭合 S1 时只有红灯 L1 发光，再闭合 S2 时红灯 L1 和白灯 L2 均发光；并要求在 S1闭合前，即使先接通 S2，L2 也不发光。根据上述要求设计的下列电路中正确的是( ) B 第 4 章 | 章内阶段过关一 科学 · 新课标（ ZJ ）针对第 16 题训练以下关于电流的说法正确的是 ( )A．在电路中，电流从电源的正极流向负极 B．在金属导体中，电子的移动方向与电流方向相同 C．只有正电荷的定向移动，才能形成电流 D．只有自由电子的定向移动，才能形成电流 A 第 4 章 | 章内阶段过关一 科学 · 新课标（ ZJ ）针对第 22 题训练1．一般家庭的卫生间都安装照明灯和换气扇。使用时，要求它们能各自独立工作。按上述要求在下面虚线框内画出其电路图(换气扇用符号 表示)。 第 4 章 | 章内阶段过关一 科学 · 新课标（ ZJ ）2．某医院要安装一种传呼电铃，使各病床的病号均可单独呼叫。只要一按床头的开关，医生值班室的电铃就响，且与该病床相对应的指示灯就亮。请画出正确的连...
