【中考试题研究】2015中考科学总复习 第19讲 简单机械课件 浙教版

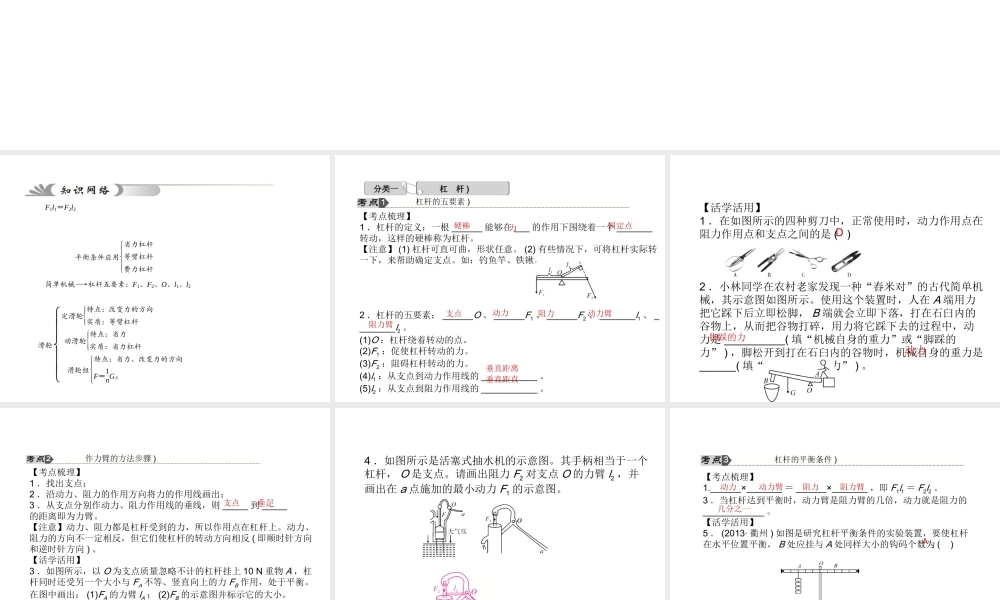

第 19 讲 简单机械 F1l1＝F2l2 平衡条件应用省力杠杆等臂杠杆费力杠杆 简单机械―→杠杆五要素：F1、F2、O、l1、l2 滑轮定滑轮特点：改变力的方向实质：等臂杠杆动滑轮特点：省力实质：省力杠杆滑轮组特点：省力、改变力的方向F＝1nG总 杠杆的五要素 )【考点梳理】1 ．杠杆的定义：一根 ______ 能够在 ___ 的作用下围绕着一个 _______转动，这样的硬棒称为杠杆。【注意】 (1) 杠杆可直可曲，形状任意。 (2) 有些情况下，可将杠杆实际转一下，来帮助确定支点。如：钓鱼竿、铁锹。2 ．杠杆的五要素： ______O 、 ______F1 、 ______F2 、 _______l1 、 ________l2 。(1)O ：杠杆绕着转动的点。(2)F1 ：促使杠杆转动的力。(3)F2 ：阻碍杠杆转动的力。(4)l1 ：从支点到动力作用线的 ___________ 。(5)l2 ：从支点到阻力作用线的 ___________ 。分类一 杠 杆 )硬棒力固定点支点动力阻力动力臂阻力臂垂直距离垂直距直【活学活用】1 ．在如图所示的四种剪刀中，正常使用时，动力作用点在阻力作用点和支点之间的是 ( )2 ．小林同学在农村老家发现一种“舂米对”的古代简单机械，其示意图如图所示。使用这个装置时，人在 A 端用力把它踩下后立即松脚， B 端就会立即下落，打在石臼内的谷物上，从而把谷物打碎，用力将它踩下去的过程中，动力是 __________( 填“机械自身的重力”或“脚踩的力” ) ，脚松开到打在石臼内的谷物时，机械自身的重力是______( 填“动力”或“阻力” ) 。D脚踩的力动力【考点梳理】1 ．找出支点；2 ．沿动力、阻力的作用方向将力的作用线画出；3 ．从支点分别作动力、阻力作用线的垂线，则 _____ 到 _____的距离即为力臂。【注意】动力、阻力都是杠杆受到的力，所以作用点在杠杆上。动力、阻力的方向不一定相反，但它们使杠杆的转动方向相反 ( 即顺时针方向和逆时针方向 ) 。【活学活用】3 ．如图所示，以 O 为支点质量忽略不计的杠杆挂上 10 N 重物 A ，杠杆同时还受另一个大小与 FA 不等、竖直向上的力 FB 作用，处于平衡。在图中画出： (1)FA 的力臂 lA ； (2)FB 的示意图并标示它的大小。 解： FB 的其他答案：符合杠杆原理且方向向上即可。作力臂的方法步骤 )支点垂足4 ．如图所示是活塞式抽水机的示意图。其手柄相当于一个杠杆， O 是支点。请画出阻力 F2 对支点 O 的...
