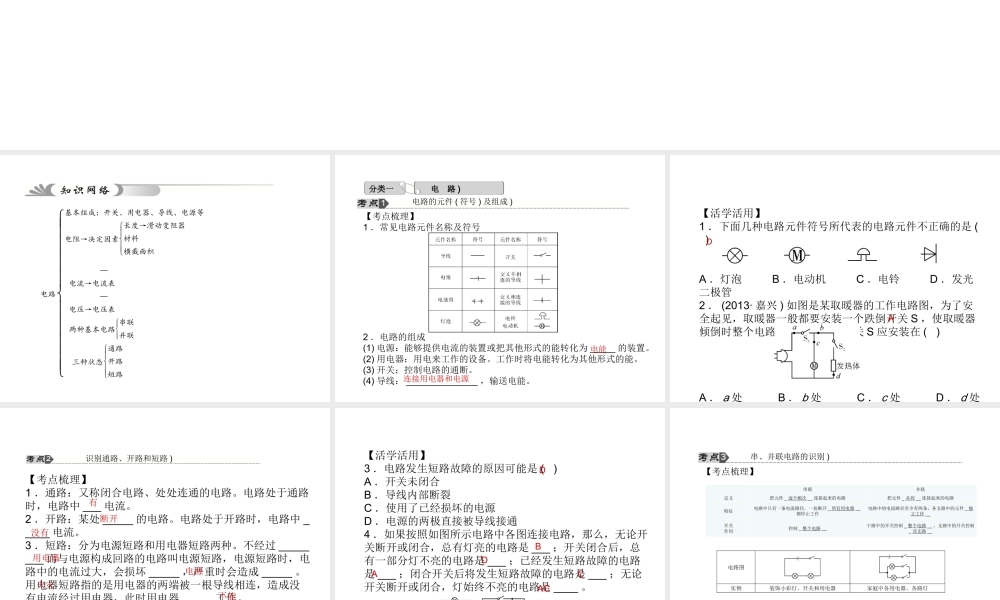

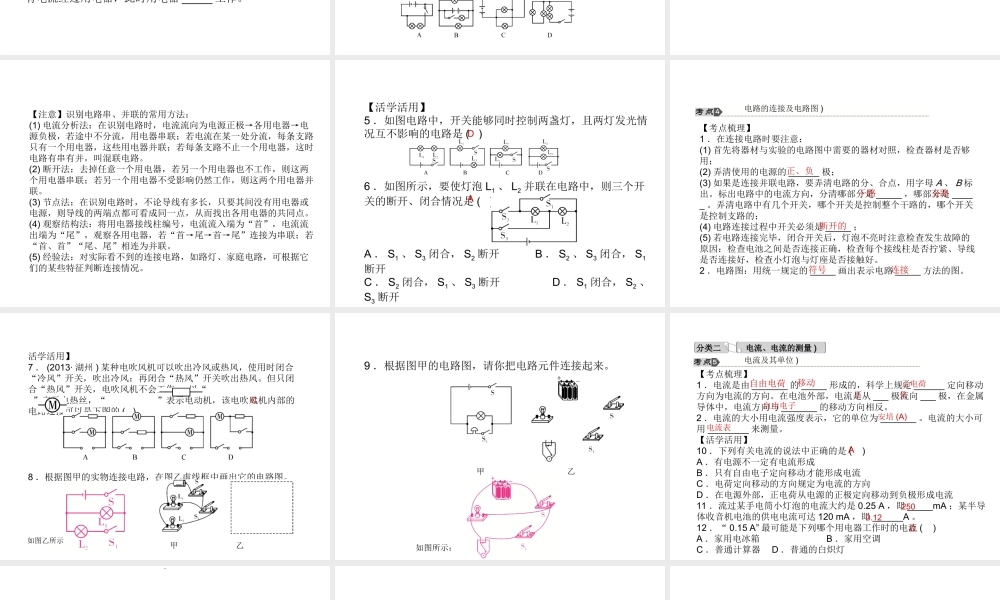

第 22 讲 电路和电流、电压、电阻 电路基本组成：开关、用电器、导线、电源等电阻→决定因素长度→滑动变阻器材料横截面积 —电流→电流表 —电压→电压表两种基本电路串联并联三种状态通路开路短路 电路的元件 ( 符号 ) 及组成 )【考点梳理】1 ．常见电路元件名称及符号2 ．电路的组成(1) 电源：能够提供电流的装置或把其他形式的能转化为 _____ 的装置。(2) 用电器：用电来工作的设备。工作时将电能转化为其他形式的能。(3) 开关：控制电路的通断。(4) 导线： ______________ ，输送电能。分类一 电 路 )电能连接用电器和电源【活学活用】1 ．下面几种电路元件符号所代表的电路元件不正确的是 ( )A ．灯泡 B ．电动机 C ．电铃 D ．发光二极管2 ． (2013· 嘉兴 ) 如图是某取暖器的工作电路图，为了安全起见，取暖器一般都要安装一个跌倒开关 S ，使取暖器倾倒时整个电路断开。则跌倒开关 S 应安装在 ( )A ． a 处 B ． b 处 C ． c 处 D ． d 处DA【考点梳理】1 ．通路：又称闭合电路、处处连通的电路。电路处于通路时，电路中 ___ 电流。2 ．开路：某处 _____ 的电路。电路处于开路时，电路中 _____ 电流。3 ．短路：分为电源短路和用电器短路两种。不经过 ________ 而与电源构成回路的电路叫电源短路，电源短路时，电路中的电流过大，会损坏 _____ ，严重时会造成 _____ 。用电器短路指的是用电器的两端被一根导线相连，造成没有电流经过用电器，此时用电器 _____ 工作。识别通路、开路和短路 )有断开没有用电器电源火灾不能【活学活用】3 ．电路发生短路故障的原因可能是 ( )A ．开关未闭合B ．导线内部断裂C ．使用了已经损坏的电源D ．电源的两极直接被导线接通4 ．如果按照如图所示电路中各图连接电路，那么，无论开关断开或闭合，总有灯亮的电路是 ___ ；开关闭合后，总有一部分灯不亮的电路是 ___ ；已经发生短路故障的电路是 ___ ；闭合开关后将发生短路故障的电路是 ___ ；无论开关断开或闭合，灯始终不亮的电路是 ____ 。DBDACAC串、并联电路的识别 )【考点梳理】 串联并联定义把元件 _ 逐个顺次 __ 连接起来的电路把元件 _ 并列 __ 连接起来的电路特征电路中只有一条电流路径，一处断开 _ 所有用电器 __都停止工作电路中的电流路径至少有两条，各支路中的元...
