【中考试题研究】2015中考科学总复习 第23讲 电路和电流、电压、电阻课件 浙教版

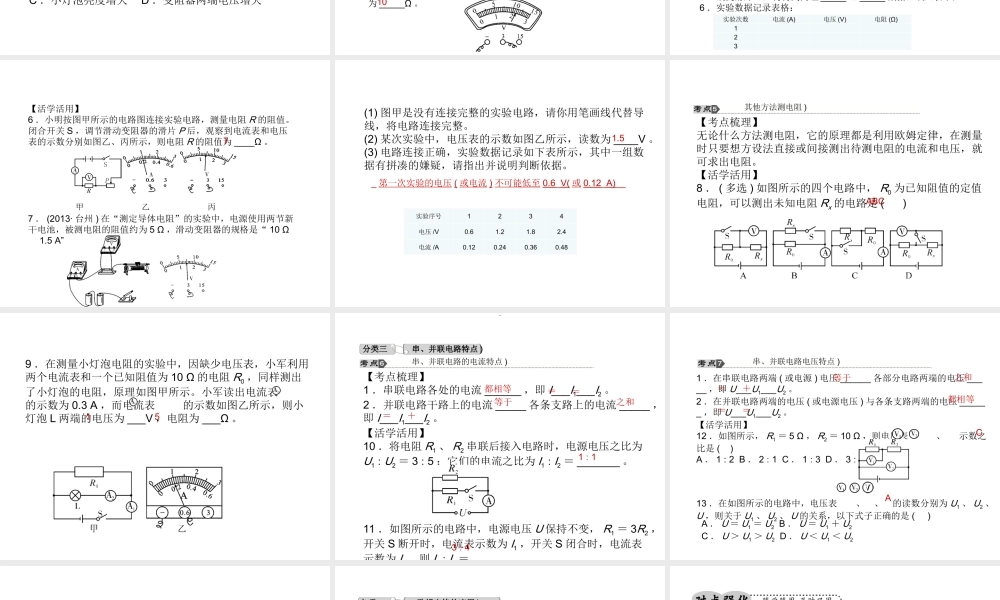

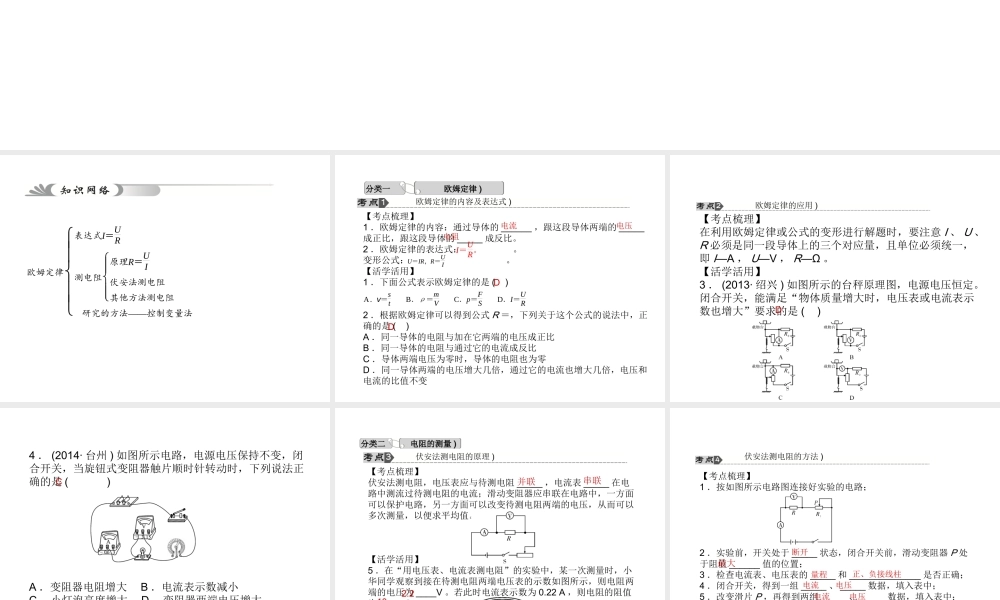

第 23 讲 欧姆定律 欧姆定律表达式I＝UR测电阻原理R＝UI伏安法测电阻其他方法测电阻研究的方法——控制变量法 欧姆定律的内容及表达式 )【考点梳理】1 ．欧姆定律的内容：通过导体的 ______ ，跟这段导体两端的 _____成正比，跟这段导体的 _____ 成反比。2 ．欧姆定律的表达式： 。变形公式： 。【活学活用】1 ．下面公式表示欧姆定律的是 ( )2 ．根据欧姆定律可以得到公式 R ＝，下列关于这个公式的说法中，正确的是 ( )A ．同一导体的电阻与加在它两端的电压成正比B ．同一导体的电阻与通过它的电流成反比C ．导体两端电压为零时，导体的电阻也为零D ．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压和电流的比值不变分类一 欧姆定律 )A．v＝st B．ρ＝mV C．p＝FS D．I＝UR I＝UR。 U＝IR，R＝UI 电流电压电阻DD【考点梳理】在利用欧姆定律或公式的变形进行解题时，要注意 I 、 U 、R 必须是同一段导体上的三个对应量，且单位必须统一，即 I—A ， U—V ， R—Ω 。【活学活用】3 ． (2013· 绍兴 ) 如图所示的台秤原理图，电源电压恒定。闭合开关，能满足“物体质量增大时，电压表或电流表示数也增大”要求的是 ( )欧姆定律的应用 )D4 ． (2014· 台州 ) 如图所示电路，电源电压保持不变，闭合开关，当旋钮式变阻器触片顺时针转动时，下列说法正确的是 ( )A ．变阻器电阻增大 B ．电流表示数减小C ．小灯泡亮度增大 D ．变阻器两端电压增大C伏安法测电阻的原理 )【考点梳理】伏安法测电阻，电压表应与待测电阻 _____ ，电流表 _____ 在电路中测流过待测电阻的电流；滑动变阻器应串联在电路中，一方面可以保护电路，另一方面可以改变待测电阻两端的电压，从而可以多次测量，以便求平均值。【活学活用】5 ．在“用电压表、电流表测电阻”的实验中，某一次测量时，小华同学观察到接在待测电阻两端电压表的示数如图所示，则电阻两端的电压为 ____V 。若此时电流表示数为 0.22 A ，则电阻的阻值为 _____Ω 。分类二 电阻的测量 )并联串联2.210【考点梳理】1 ．按如图所示电路图连接好实验的电路；2 ．实验前，开关处于 _____ 状态，闭合开关前，滑动变阻器 P 处于阻值 ______ 值的位置；3 ．检查电流表、电压表的 _____ 和 ______________ 是否正确；4 ．闭合开关，得到一组 _____ 、 _____ 数据，填入表中...
