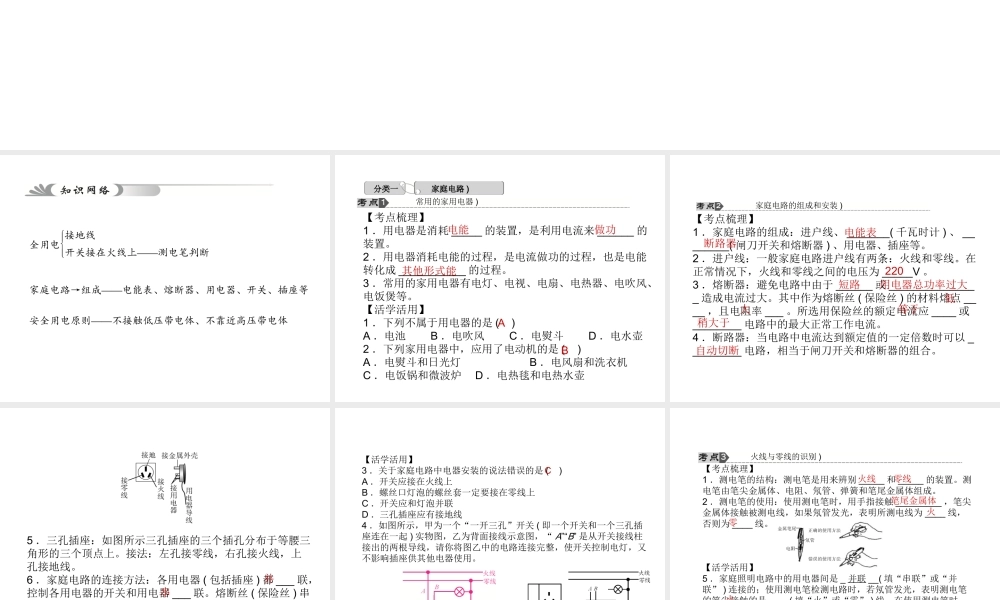

第 25 讲 家庭电路全用电接地线开关接在火线上——测电笔判断 家庭电路→组成——电能表、熔断器、用电器、开关、插座等 安全用电原则——不接触低压带电体、不靠近高压带电体 常用的家用电器 )【考点梳理】1 ．用电器是消耗 _____ 的装置，是利用电流来 ______ 的装置。2 ．用电器消耗电能的过程，是电流做功的过程，也是电能转化成 ___________ 的过程。3 ．常用的家用电器有电灯、电视、电扇、电热器、电吹风、电饭煲等。【活学活用】1 ．下列不属于用电器的是 ( )A ．电池 B ．电吹风 C ．电熨斗 D ．电水壶2 ．下列家用电器中，应用了电动机的是 ( )A ．电熨斗和日光灯 B ．电风扇和洗衣机C ．电饭锅和微波炉 D ．电热毯和电热水壶分类一 家庭电路 )电能做功其他形式能AB【考点梳理】1 ．家庭电路的组成：进户线、 _______( 千瓦时计 ) 、 ________( 闸刀开关和熔断器 ) 、用电器、插座等。2 ．进户线：一般家庭电路进户线有两条：火线和零线。在正常情况下，火线和零线之间的电压为 _____V 。3 ．熔断器：避免电路中由于 ______ 或 _______________ 造成电流过大。其中作为熔断丝 ( 保险丝 ) 的材料熔点 ____ ，且电阻率 ___ 。所选用保险丝的额定电流应 ____ 或________ 电路中的最大正常工作电流。4 ．断路器：当电路中电流达到额定值的一定倍数时可以 _________ 电路，相当于闸刀开关和熔断器的组合。家庭电路的组成和安装 )电能表断路器220短路用电器总功率过大低大等于稍大于自动切断5 ．三孔插座：如图所示三孔插座的三个插孔分布于等腰三角形的三个顶点上。接法：左孔接零线，右孔接火线，上孔接地线。6 ．家庭电路的连接方法：各用电器 ( 包括插座 ) 都 ___ 联，控制各用电器的开关和用电器 ___ 联。熔断丝 ( 保险丝 ) 串联在 ____ 线上，电能表接在进户线上。如：连接白炽灯时，火线先接 ______ 再接灯座，灯座再接 ______ 。并串火开关零线【活学活用】3 ．关于家庭电路中电器安装的说法错误的是 ( )A ．开关应接在火线上B ．螺丝口灯泡的螺丝套一定要接在零线上C ．开关应和灯泡并联D ．三孔插座应有接地线4 ．如图所示，甲为一个“一开三孔”开关 ( 即一个开关和一个三孔插座连在一起 ) 实物图，乙为背面接线示意图，“ A”“B” 是从开关接线柱接出的两根导线，请你将图乙中的电路连接完整，使开关控制电灯...
