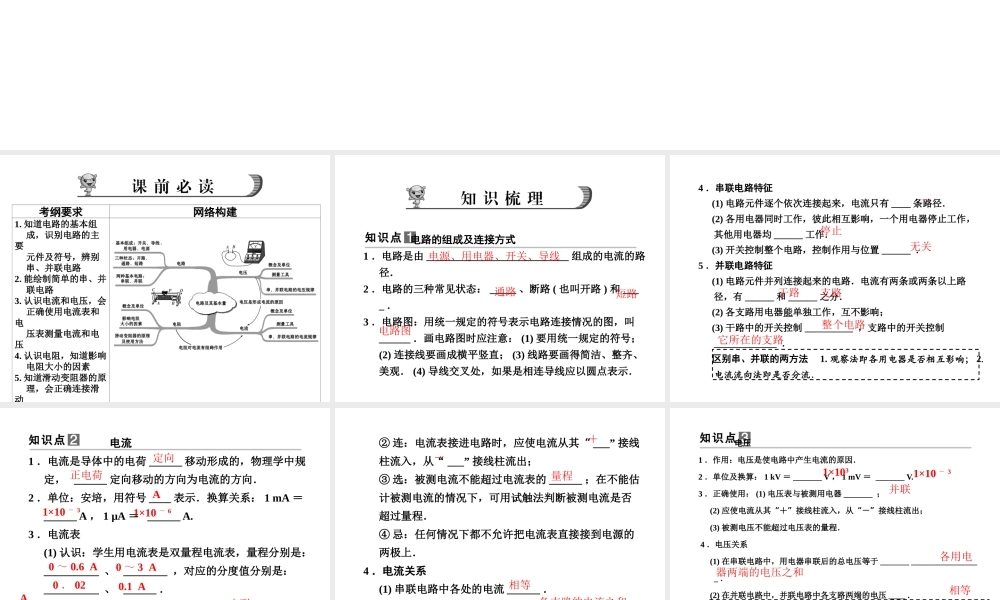

第四单元 电和磁第 9 讲 电路及其基本量考纲要求网络构建1. 知道电路的基本组 成，识别电路的主要 元件及符号，辨别 串、并联电路2. 能绘制简单的串、并 联电路3. 认识电流和电压，会 正确使用电流表和电 压表测量电流和电压4. 认识电阻，知道影响 电阻大小的因素5. 知道滑动变阻器的原 理，会正确连接滑动 变阻器电路的组成及连接方式1 ．电路是由 ___________________________ 组成的电流的路径．2 ．电路的三种常见状态： _____ 、断路 ( 也叫开路 ) 和 ____ ．3 ．电路图：用统一规定的符号表示电路连接情况的图，叫______ ．画电路图时应注意： (1) 要用统一规定的符号；(2) 连接线要画成横平竖直； (3) 线路要画得简洁、整齐、美观． (4) 导线交叉处，如果是相连导线应以圆点表示．电源、用电器、开关、导线通路短路电路图4 ．串联电路特征(1) 电路元件逐个依次连接起来，电流只有 ____ 条路径．(2) 各用电器同时工作，彼此相互影响，一个用电器停止工作，其他用电器均 ______ 工作．(3) 开关控制整个电路，控制作用与位置 ______ ．5 ．并联电路特征(1) 电路元件并列连接起来的电路．电流有两条或两条以上路径，有 ______ 和 ______ 之分．(2) 各支路用电器能单独工作，互不影响；(3) 干路中的开关控制 __________ ，支路中的开关控制_____________ ．区别串、并联的两方法 1. 观察法即各用电器是否相互影响； 2.电流流向法即是否分流．一停止无关干路支路整个电路它所在的支路电流1 ．电流是导体中的电荷 ______ 移动形成的，物理学中规定， ______ 定向移动的方向为电流的方向．2 ．单位：安培，用符号 ____ 表示．换算关系： 1 mA ＝ ______ A ， 1 μA ＝ ______ A.3 ．电流表(1) 认识：学生用电流表是双量程电流表，量程分别是： __________ 、 ________ ，对应的分度值分别是：__________ 、 ______ ．(2) 使用：①接：电流表与被测用电器 ______ ；定向正电荷1×10 － 31×10 － 60 ～ 0.6 A0 ～ 3 A0 ． 02 A0.1 AA串联② 连：电流表接进电路时，应使电流从其“ ___” 接线柱流入，从“ ___” 接线柱流出；③ 选：被测电流不能超过电流表的 ______ ；在不能估计被测电流的情况下，可用试触法判断被测电流是否超过量程．④ 忌：任何情况下都不允许把电流表直接接到电源的两极上．4 ．电流关系(1) 串联电路...
