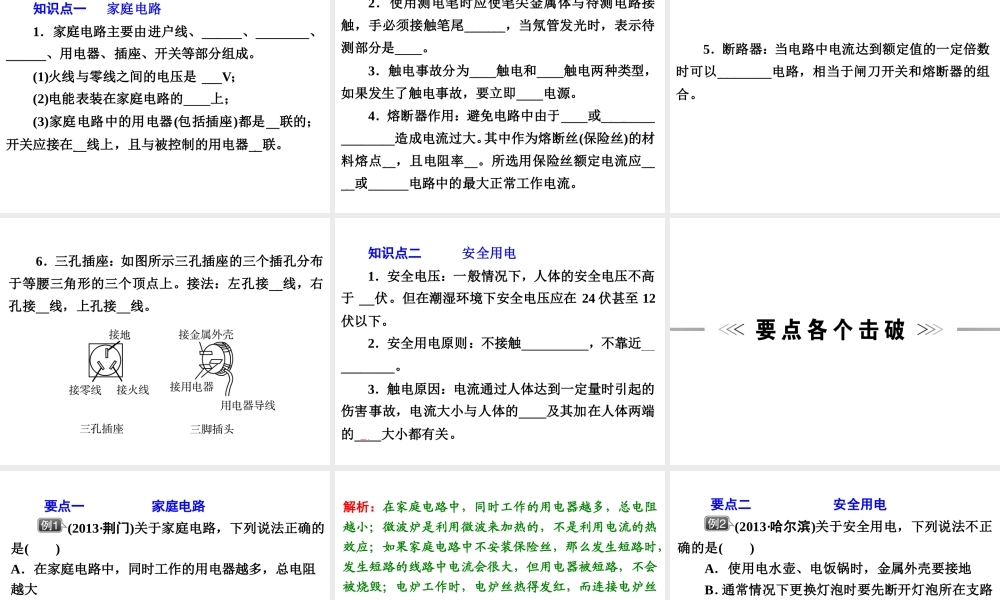

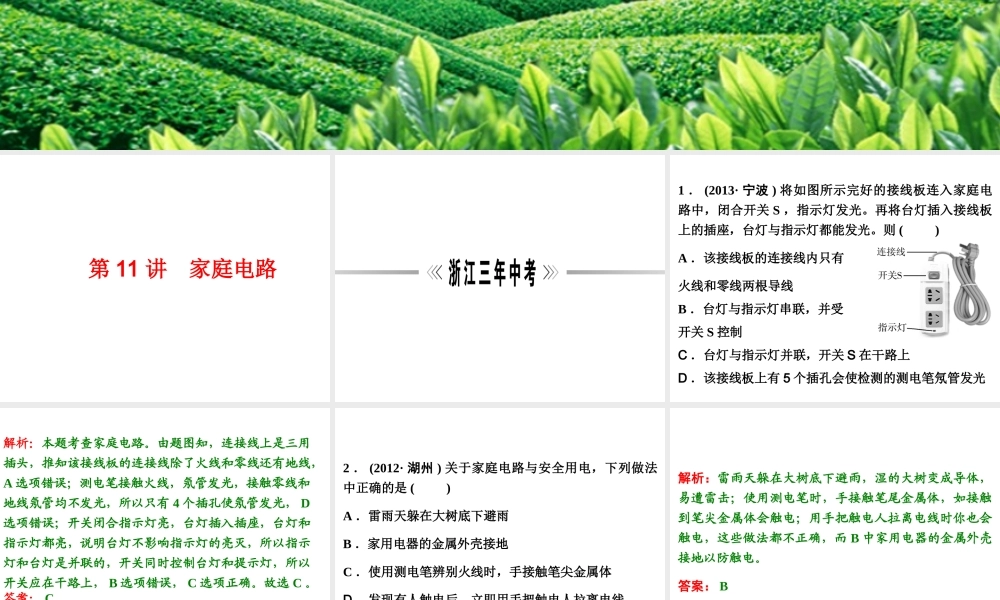

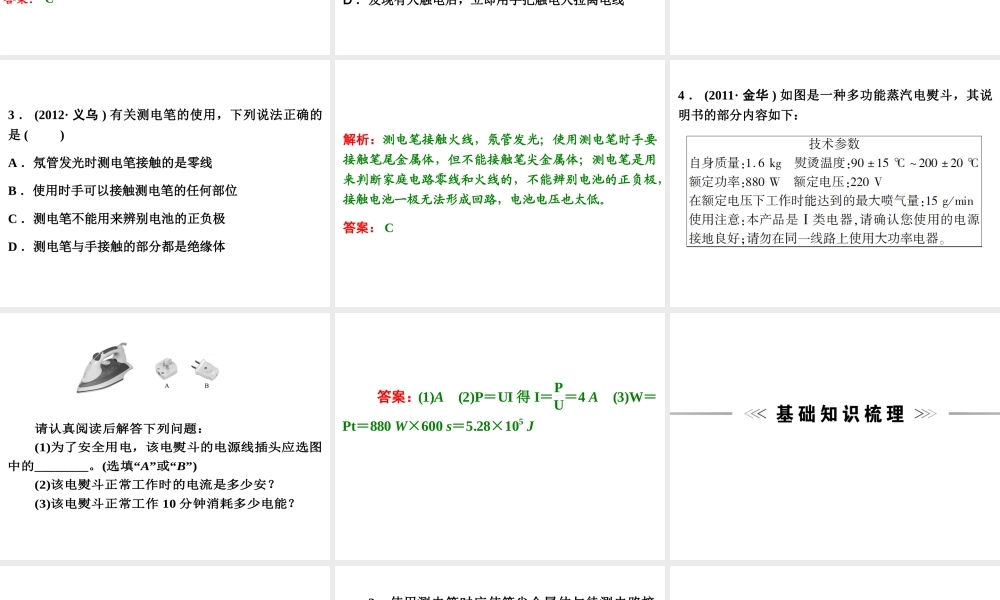

科 学科 学第 11 讲 家庭电路 1 ． (2013· 宁波 ) 将如图所示完好的接线板连入家庭电路中，闭合开关 S ，指示灯发光。再将台灯插入接线板上的插座，台灯与指示灯都能发光。则 ( )A ．该接线板的连接线内只有火线和零线两根导线B ．台灯与指示灯串联，并受开关 S 控制C ．台灯与指示灯并联，开关 S 在干路上D ．该接线板上有 5 个插孔会使检测的测电笔氖管发光 解析：本题考查家庭电路。由题图知，连接线上是三用插头，推知该接线板的连接线除了火线和零线还有地线，A 选项错误；测电笔接触火线，氖管发光，接触零线和地线氖管均不发光，所以只有 4 个插孔使氖管发光， D选项错误；开关闭合指示灯亮，台灯插入插座，台灯和指示灯都亮，说明台灯不影响指示灯的亮灭，所以指示灯和台灯是并联的，开关同时控制台灯和提示灯，所以开关应在干路上， B 选项错误， C 选项正确。故选 C 。答案： C 2 ． (2012· 湖州 ) 关于家庭电路与安全用电，下列做法中正确的是 ( )A ．雷雨天躲在大树底下避雨B ．家用电器的金属外壳接地C ．使用测电笔辨别火线时，手接触笔尖金属体D ．发现有人触电后，立即用手把触电人拉离电线 解析：雷雨天躲在大树底下避雨，湿的大树变成导体，易遭雷击；使用测电笔时，手接触笔尾金属体，如接触到笔尖金属体会触电；用手把触电人拉离电线时你也会触电，这些做法都不正确，而 B 中家用电器的金属外壳接地以防触电。答案： B 3 ． (2012· 义乌 ) 有关测电笔的使用，下列说法正确的是 ( )A ．氖管发光时测电笔接触的是零线B ．使用时手可以接触测电笔的任何部位C ．测电笔不能用来辨别电池的正负极D ．测电笔与手接触的部分都是绝缘体 解析：测电笔接触火线，氖管发光；使用测电笔时手要接触笔尾金属体，但不能接触笔尖金属体；测电笔是用来判断家庭电路零线和火线的，不能辨别电池的正负极，接触电池一极无法形成回路，电池电压也太低。答案： C 4 ． (2011· 金华 ) 如图是一种多功能蒸汽电熨斗，其说明书的部分内容如下： 请认真阅读后解答下列问题： (1)为了安全用电，该电熨斗的电源线插头应选图中的________。(选填“A”或“B”) (2)该电熨斗正常工作时的电流是多少安？ (3)该电熨斗正常工作 10 分钟消耗多少电能？ 答案：(1)A (2)P＝UI 得 I＝PU＝4 A (3)W＝Pt＝880 W×600 s＝5.28×105 J 知识点一 家庭电路 1．家庭电路主要...
