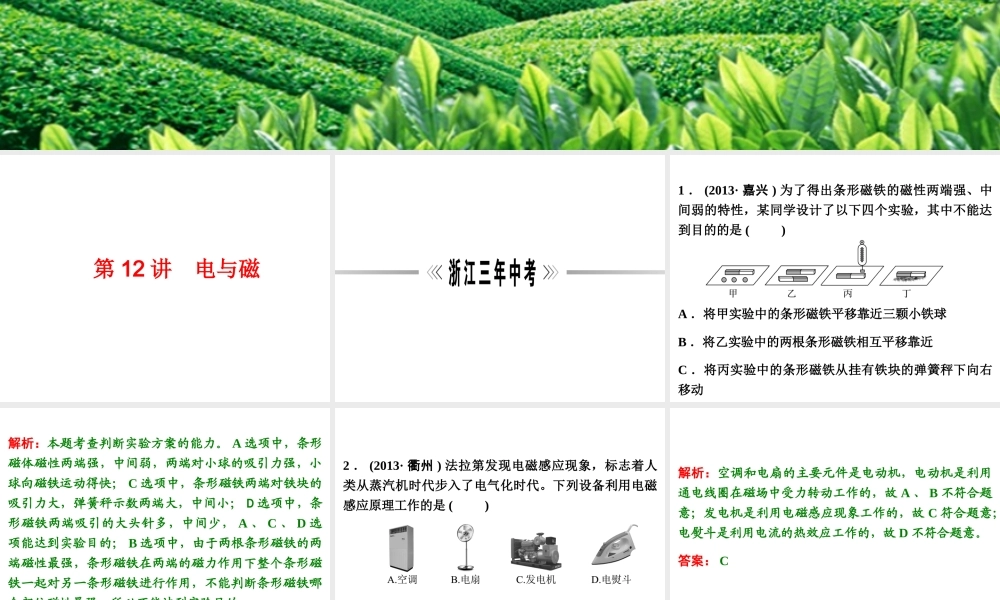

科 学科 学第 12 讲 电与磁 1 ． (2013· 嘉兴 ) 为了得出条形磁铁的磁性两端强、中间弱的特性，某同学设计了以下四个实验，其中不能达到目的的是 ( ) A ．将甲实验中的条形磁铁平移靠近三颗小铁球B ．将乙实验中的两根条形磁铁相互平移靠近C ．将丙实验中的条形磁铁从挂有铁块的弹簧秤下向右移动D ．将丁实验中放在一堆大头针上的条形磁铁提起 解析：本题考查判断实验方案的能力。 A 选项中，条形磁体磁性两端强，中间弱，两端对小球的吸引力强，小球向磁铁运动得快； C 选项中，条形磁铁两端对铁块的吸引力大，弹簧秤示数两端大，中间小； D 选项中，条形磁铁两端吸引的大头针多，中间少， A 、 C 、 D 选项能达到实验目的； B 选项中，由于两根条形磁铁的两端磁性最强，条形磁铁在两端的磁力作用下整个条形磁铁一起对另一条形磁铁进行作用，不能判断条形磁铁哪个部位磁性最强，所以不能达到实验目的。答案： B 2 ． (2013· 衢州 ) 法拉第发现电磁感应现象，标志着人类从蒸汽机时代步入了电气化时代。下列设备利用电磁感应原理工作的是 ( ) 解析：空调和电扇的主要元件是电动机，电动机是利用通电线圈在磁场中受力转动工作的，故 A 、 B 不符合题意；发电机是利用电磁感应现象工作的，故 C 符合题意；电熨斗是利用电流的热效应工作的，故 D 不符合题意。答案： C 3 ． (2013· 杭州 ) 如图是某种拍摄机动车闯红灯装置的工作原理示意图。当红灯亮时，控制电路中的自动开关才接通，此时当汽车 ( 相当于一个大铁块 ) 通过停止线附近区域的埋地感应线圈时，感应线圈磁场就发生很大变化，使埋地感应电源产生足够大的感应电压。摄像系统在电路接通时可自动拍摄违规车辆。 (1) 电磁继电器工作时，它把电能转化成热能和________ 。(2) 当绿灯亮时，摄像系统能否工作？ ______________ ；理由是：________________________________________________________________________ 。(3) 埋地感应电源正负极变化是否影响摄像系统工作？__________ 。 解析：本题考查电磁继电器。 (1) 电磁继电器工作时，电磁铁有了磁性，将衔铁吸下，电能转化成热能和机械能。 (2) 绿灯亮时，控制电路的自动开关没有闭合，电磁铁没有磁性，不能将衔铁吸下，摄像系统因电路没有接通而不工作。 (3) 只要控制电路接通，电磁铁有磁性，就能吸下衔铁使摄像系统工作，所以埋地感应电源正负极变化并不...
