【备战2014】中考科学总复习 第二部分 物质科学（一）专题19 简单机械（含13年中考典例）课件 浙教版

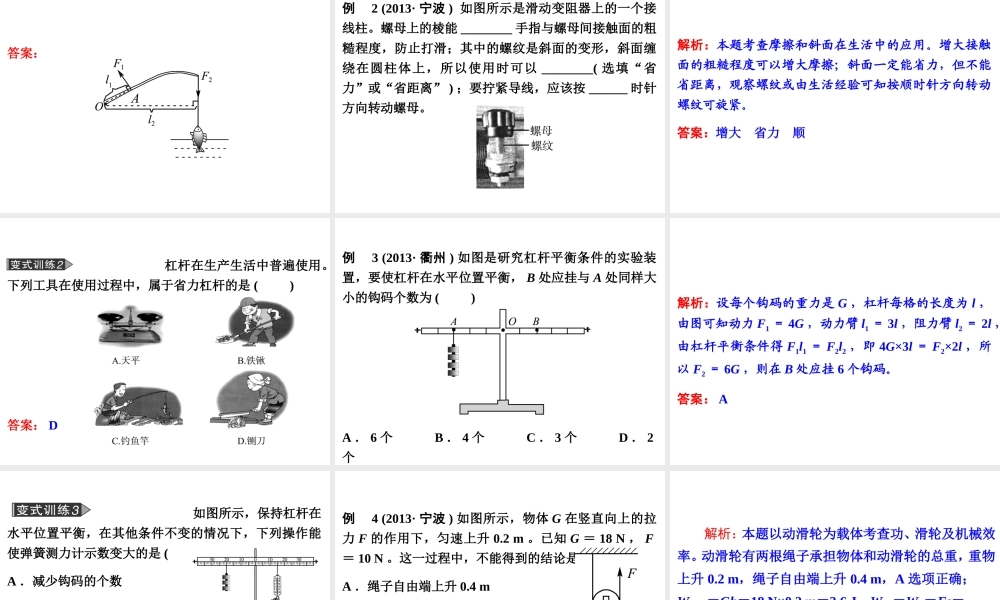

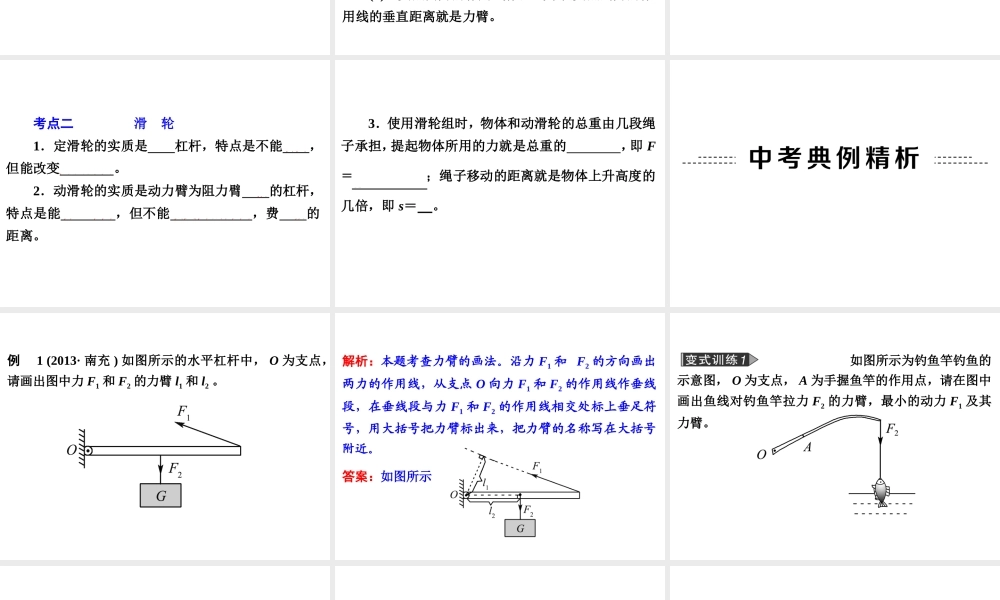

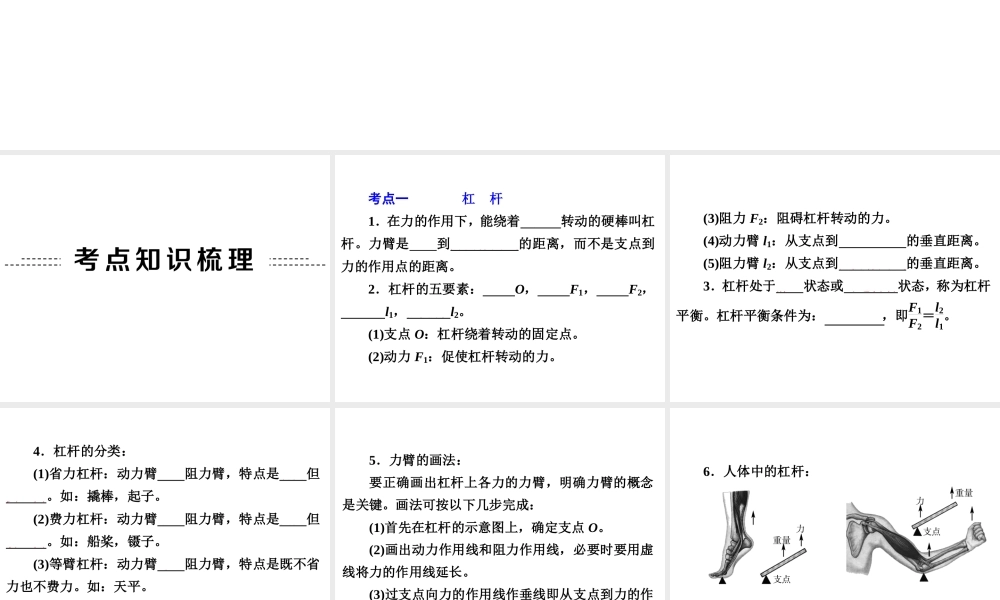

专题 19 简单机械考点一 杠 杆 1．在力的作用下，能绕着固定点转动的硬棒叫杠杆。力臂是支点到力的作用线的距离，而不是支点到力的作用点的距离。 2．杠杆的五要素：支点 O，动力 F1，阻力 F2，动力臂 l1，阻力臂 l2。 (1)支点 O：杠杆绕着转动的固定点。 (2)动力 F1：促使杠杆转动的力。 (3)阻力 F2：阻碍杠杆转动的力。 (4)动力臂 l1：从支点到动力作用线的垂直距离。 (5)阻力臂 l2：从支点到阻力作用线的垂直距离。 3．杠杆处于静止状态或匀速转动状态，称为杠杆平衡。杠杆平衡条件为：F1l1＝F2l2，即F1F2＝l2l1。 4．杠杆的分类： (1)省力杠杆：动力臂大于阻力臂，特点是省力但费距离。如：撬棒，起子。 (2)费力杠杆：动力臂小于阻力臂，特点是费力但省距离。如：船桨，镊子。 (3)等臂杠杆：动力臂等于阻力臂，特点是既不省力也不费力。如：天平。 5．力臂的画法： 要正确画出杠杆上各力的力臂，明确力臂的概念是关键。画法可按以下几步完成： (1)首先在杠杆的示意图上，确定支点 O。 (2)画出动力作用线和阻力作用线，必要时要用虚线将力的作用线延长。 (3)过支点向力的作用线作垂线即从支点到力的作用线的垂直距离就是力臂。 6．人体中的杠杆： 考点二 滑 轮 1．定滑轮的实质是等臂杠杆，特点是不能省力，但能改变力的方向。 2．动滑轮的实质是动力臂为阻力臂二倍的杠杆，特点是能省一半力，但不能改变力的方向，费一倍的距离。 3．使用滑轮组时，物体和动滑轮的总重由几段绳子承担，提起物体所用的力就是总重的几分之一，即 F＝1n(G 物＋G 动)；绳子移动的距离就是物体上升高度的几倍，即 s＝nh。 例 1 (2013· 南充 ) 如图所示的水平杠杆中， O 为支点，请画出图中力 F1 和 F2 的力臂 l1 和 l2 。 解析：本题考查力臂的画法。沿力 F1 和 F2 的方向画出两力的作用线，从支点 O 向力 F1 和 F2 的作用线作垂线段，在垂线段与力 F1 和 F2 的作用线相交处标上垂足符号，用大括号把力臂标出来，把力臂的名称写在大括号附近。 答案：如图所示 如图所示为钓鱼竿钓鱼的示意图， O 为支点， A 为手握鱼竿的作用点，请在图中画出鱼线对钓鱼竿拉力 F2 的力臂，最小的动力 F1 及其力臂。 答案： 例 2 (2013· 宁波 ) 如图所示是滑动变阻器上的一个接线柱。螺母上的棱能 ________ 手指与螺母间接触面的粗糙程度，防止打滑；其中的螺纹是斜面的变形，斜面缠...
