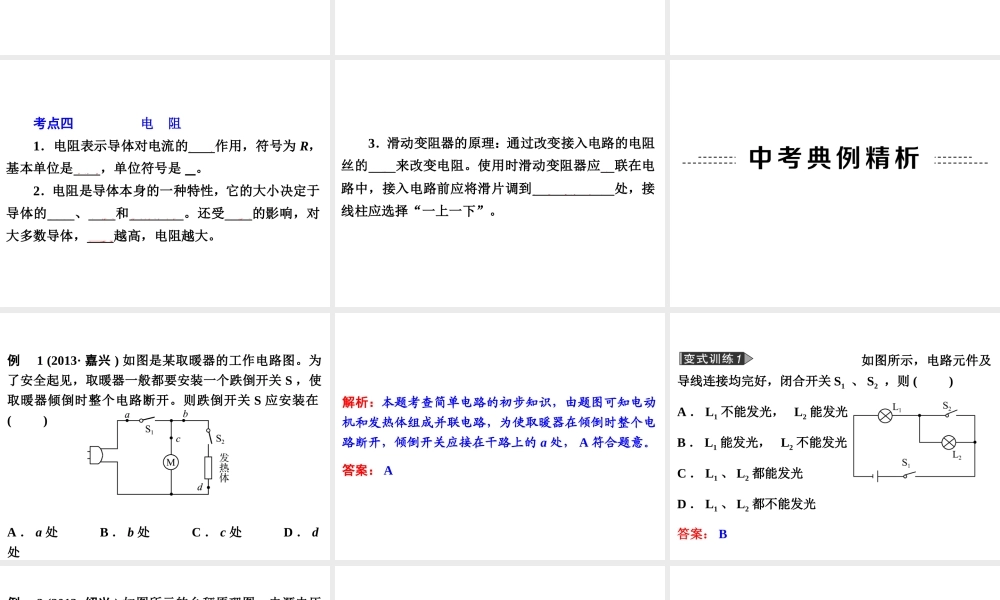

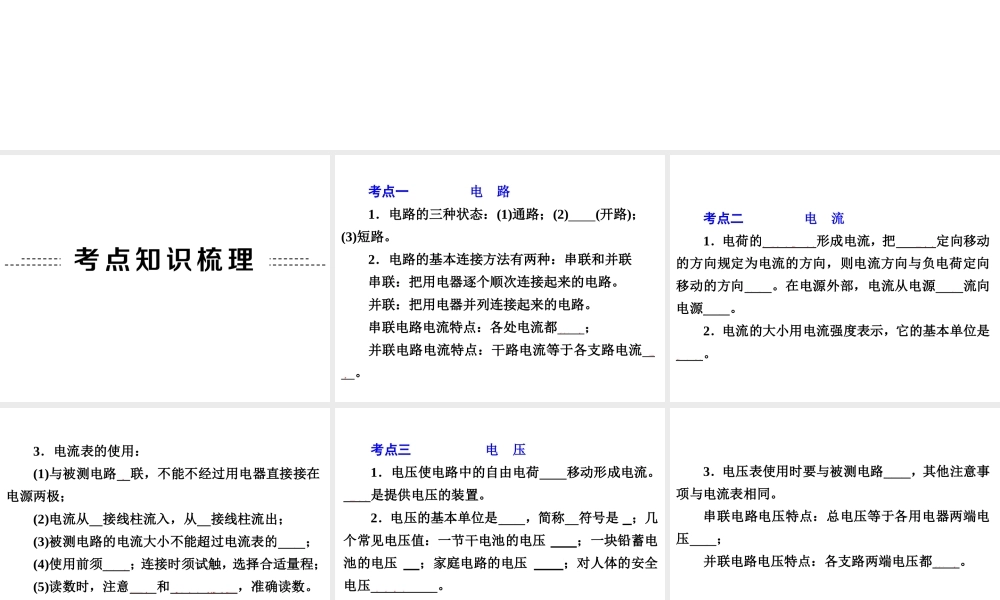

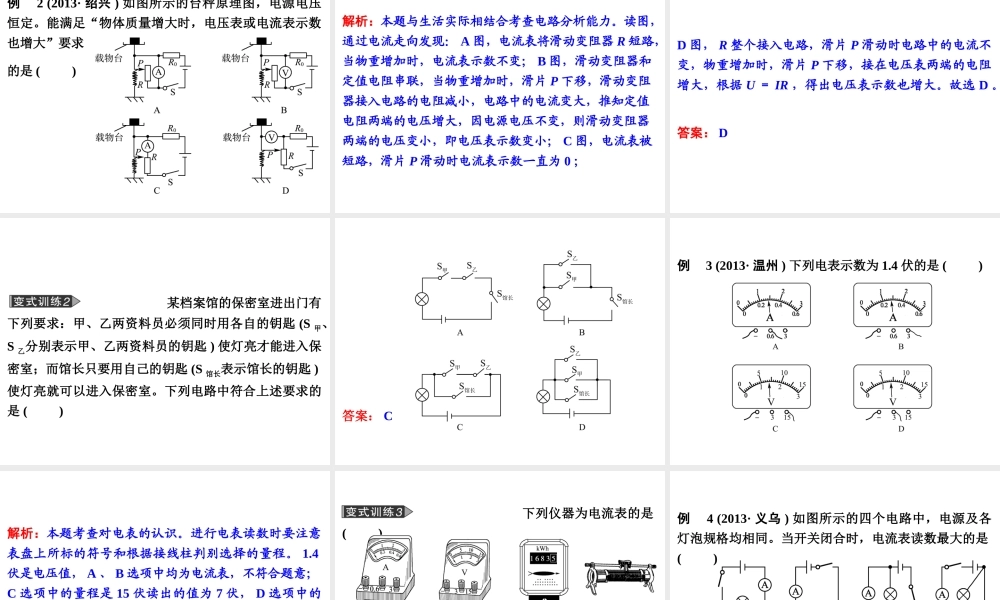

专题 20 电路和电流 电压 电阻考点一 电 路 1．电路的三种状态：(1)通路；(2)断路(开路)； (3)短路。 2．电路的基本连接方法有两种：串联和并联 串联：把用电器逐个顺次连接起来的电路。 并联：把用电器并列连接起来的电路。 串联电路电流特点：各处电流都相等； 并联电路电流特点：干路电流等于各支路电流之和。 考点二 电 流 1．电荷的定向移动形成电流，把正电荷定向移动的方向规定为电流的方向，则电流方向与负电荷定向移动的方向相反。在电源外部，电流从电源正极流向电源负极。 2．电流的大小用电流强度表示，它的基本单位是安培。 3．电流表的使用： (1)与被测电路串联，不能不经过用电器直接接在电源两极； (2)电流从正接线柱流入，从负接线柱流出； (3)被测电路的电流大小不能超过电流表的量程； (4)使用前须调零；连接时须试触，选择合适量程； (5)读数时，注意量程和最小刻度值，准确读数。 考点三 电 压 1．电压使电路中的自由电荷定向移动形成电流。电源是提供电压的装置。 2．电压的基本单位是伏特，简称伏符号是 V；几个常见电压值：一节干电池的电压 1.5V；一块铅蓄电池的电压 2V；家庭电路的电压 220V；对人体的安全电压不高于 36V。 3．电压表使用时要与被测电路并联，其他注意事项与电流表相同。 串联电路电压特点：总电压等于各用电器两端电压之和； 并联电路电压特点：各支路两端电压都相等。 考点四 电 阻 1．电阻表示导体对电流的阻碍作用，符号为 R，基本单位是欧姆，单位符号是 Ω。 2．电阻是导体本身的一种特性，它的大小决定于导体的材料、长度和横截面积。还受温度的影响，对大多数导体，温度越高，电阻越大。 3．滑动变阻器的原理：通过改变接入电路的电阻丝的长度来改变电阻。使用时滑动变阻器应串联在电路中，接入电路前应将滑片调到阻值最大位置处，接线柱应选择“一上一下”。 例 1 (2013· 嘉兴 ) 如图是某取暖器的工作电路图。为了安全起见，取暖器一般都要安装一个跌倒开关 S ，使取暖器倾倒时整个电路断开。则跌倒开关 S 应安装在( ) A ． a 处 B ． b 处 C ． c 处 D ． d处 解析：本题考查简单电路的初步知识，由题图可知电动机和发热体组成并联电路，为使取暖器在倾倒时整个电路断开，倾倒开关应接在干路上的 a 处， A 符合题意。 答案： A 如图所示，电路元件及导线连接均完好，闭合开关 S1 、 S2 ，则 ( ) A ...
