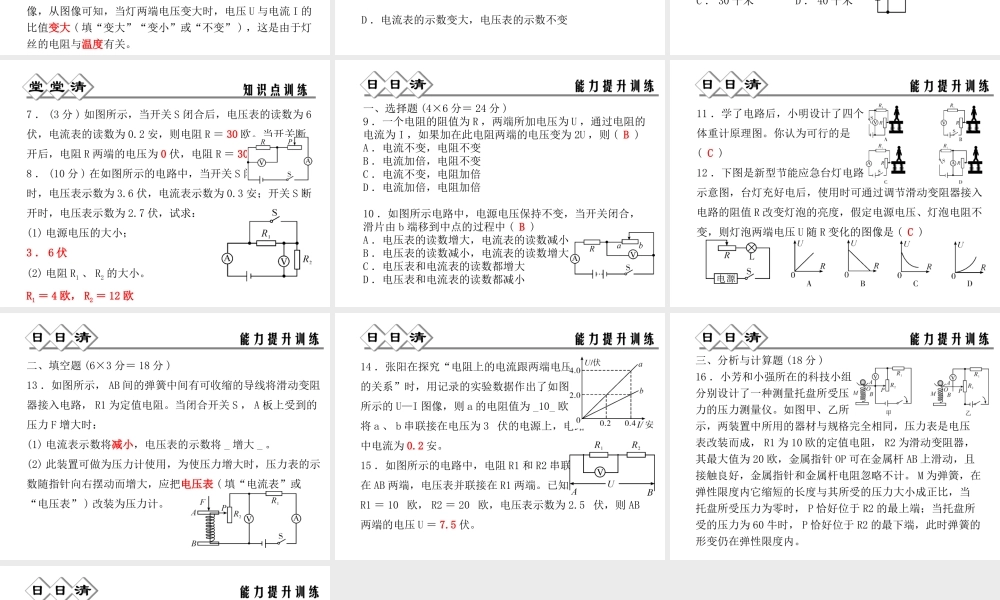

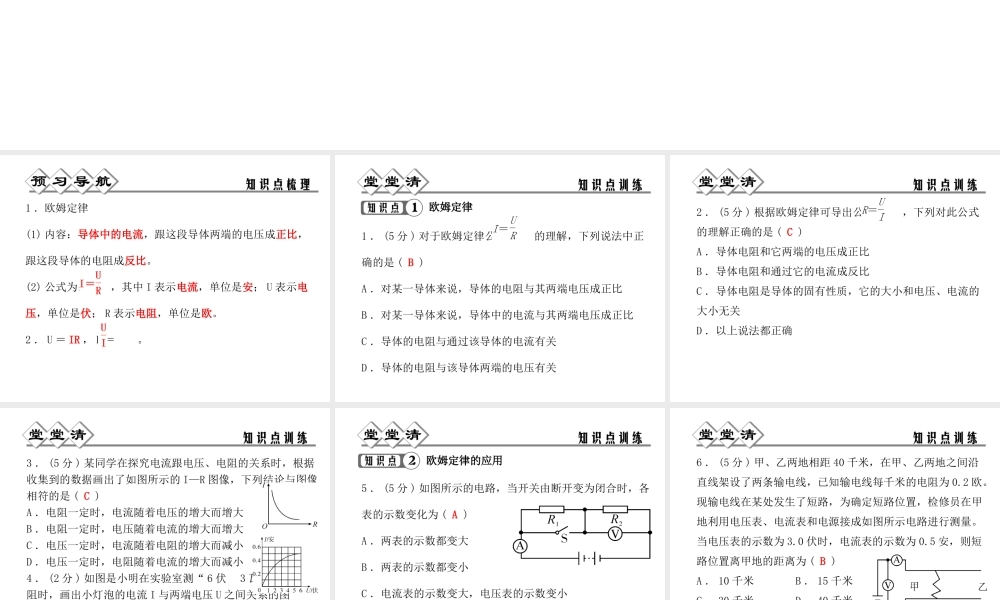

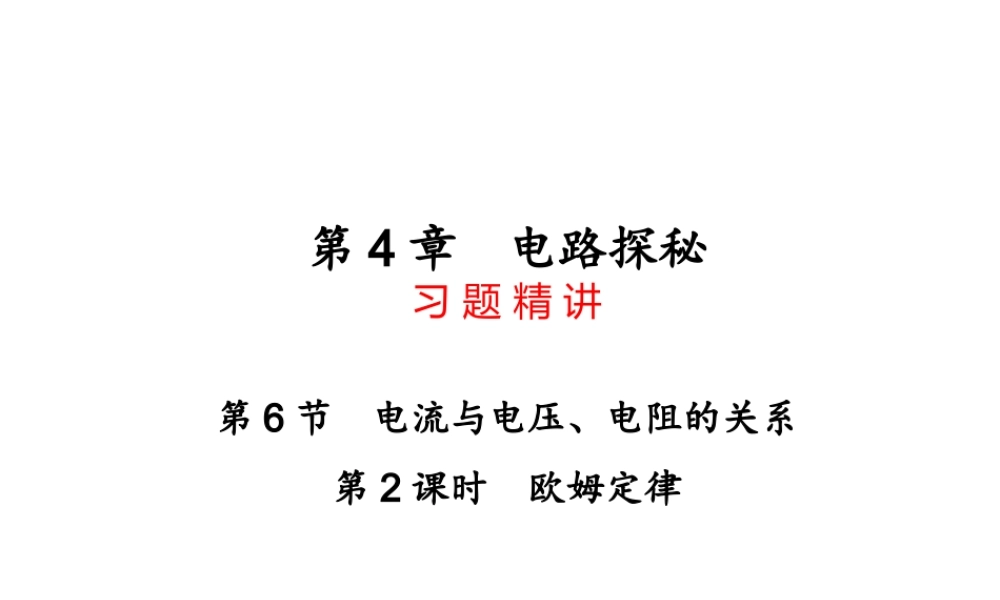

第 4 章 电路探秘习 题 精 讲第 6 节 电流与电压、电阻的关系第 2 课时 欧姆定律1 ．欧姆定律(1) 内容：导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。(2) 公式为： ，其中 I 表示电流，单位是安； U 表示电压，单位是伏； R 表示电阻，单位是欧。2 ． U ＝ IR ， R ＝ 。欧姆定律1 ． (5 分 ) 对于欧姆定律公式 的理解，下列说法中正确的是 ( B )A ．对某一导体来说，导体的电阻与其两端电压成正比B ．对某一导体来说，导体中的电流与其两端电压成正比C ．导体的电阻与通过该导体的电流有关D ．导体的电阻与该导体两端的电压有关2 ． (5 分 ) 根据欧姆定律可导出公式 ，下列对此公式的理解正确的是 ( C )A ．导体电阻和它两端的电压成正比B ．导体电阻和通过它的电流成反比C ．导体电阻是导体的固有性质，它的大小和电压、电流的大小无关D ．以上说法都正确3 ． (5 分 ) 某同学在探究电流跟电压、电阻的关系时，根据收集到的数据画出了如图所示的 I—R 图像，下列结论与图像相符的是 ( C )A ．电阻一定时，电流随着电压的增大而增大B ．电阻一定时，电压随着电流的增大而增大C ．电压一定时，电流随着电阻的增大而减小D ．电压一定时，电阻随着电流的增大而减小4 ． (2 分 ) 如图是小明在实验室测“ 6 伏 3 瓦”小灯泡电阻时，画出小灯泡的电流 I 与两端电压 U 之间关系的图像，从图像可知，当灯两端电压变大时，电压 U 与电流 I 的比值变大 ( 填“变大”“变小”或“不变” ) ，这是由于灯丝的电阻与温度有关。5 ． (5 分 ) 如图所示的电路，当开关由断开变为闭合时，各表的示数变化为 ( A )A ．两表的示数都变大B ．两表的示数都变小C ．电流表的示数变大，电压表的示数变小D ．电流表的示数变大，电压表的示数不变欧姆定律的应用6 ． (5 分 ) 甲、乙两地相距 40 千米，在甲、乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为 0.2 欧。现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表和电源接成如图所示电路进行测量。当电压表的示数为 3.0 伏时，电流表的示数为 0.5 安，则短路位置离甲地的距离为 ( B )A ． 10 千米B ． 15 千米C ． 30 千米D ． 40 千米7 ． (3 分 ) 如图所示，当开关 S 闭合后，电压表的读数为 6伏，电流表的...
