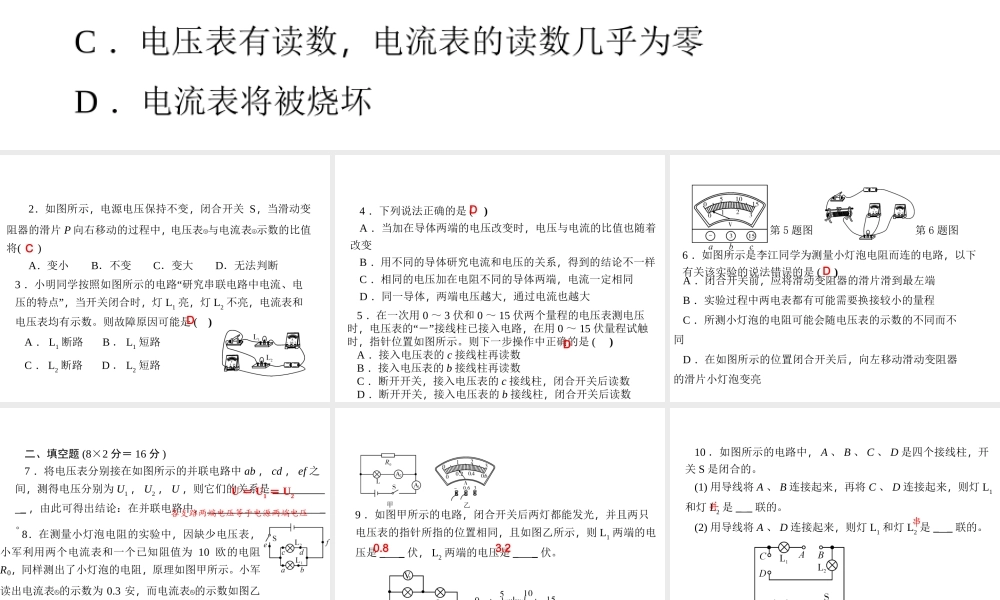

一、选择题 (6×5 分＝ 30 分 )1 ．在实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干。在做测电阻的实验时，小明在连接电路的过程中，由于疏忽，把电压表和电流表的位置给颠倒了，其他连接正确无误。这个电路闭合开关后所产生的现象是 ( )A ．电流表有读数，电压表的读数几乎为零B ．电压表将被烧坏C ．电压表有读数，电流表的读数几乎为零D ．电流表将被烧坏C2．如图所示，电源电压保持不变，闭合开关 S，当滑动变阻器的滑片 P 向右移动的过程中，电压表 与电流表 示数的比值将( ) A．变小 B．不变 C．变大 D．无法判断 C 3 ．小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯 L1 亮，灯 L2 不亮，电流表和电压表均有示数。则故障原因可能是 ( )DA ． L1 断路B ． L1 短路C ． L2 断路D ． L2 短路4 ．下列说法正确的是 ( )A ．当加在导体两端的电压改变时，电压与电流的比值也随着改变B ．用不同的导体研究电流和电压的关系，得到的结论不一样C ．相同的电压加在电阻不同的导体两端，电流一定相同D ．同一导体，两端电压越大，通过电流也越大D5 ．在一次用 0 ～ 3 伏和 0 ～ 15 伏两个量程的电压表测电压时，电压表的“－”接线柱已接入电路，在用 0 ～ 15 伏量程试触时，指针位置如图所示。则下一步操作中正确的是 ( )A ．接入电压表的 c 接线柱再读数B ．接入电压表的 b 接线柱再读数C ．断开开关，接入电压表的 c 接线柱，闭合开关后读数D ．断开开关，接入电压表的 b 接线柱，闭合开关后读数D6 ．如图所示是李江同学为测量小灯泡电阻而连的电路，以下有关该实验的说法错误的是 ( )DA ．闭合开关前，应将滑动变阻器的滑片滑到最左端B ．实验过程中两电表都有可能需要换接较小的量程C ．所测小灯泡的电阻可能会随电压表的示数的不同而不同D ．在如图所示的位置闭合开关后，向左移动滑动变阻器的滑片小灯泡变亮第 5 题图 第 6 题图 二、填空题 (8×2 分＝ 16 分 )7 ．将电压表分别接在如图所示的并联电路中 ab ， cd ， ef 之间，测得电压分别为 U1 ， U2 ， U ，则它们的关系是 _ _ ，由此可得出结论：在并联电路中， _ _。U ＝ U1 ＝ U2各支路两端电压等于电源两端电压8．在测量小灯泡电阻的实验中，因缺少电压表，小军利用两个...
