单片机实例广告灯的左移右移设计和实现 电气工程自动化专业

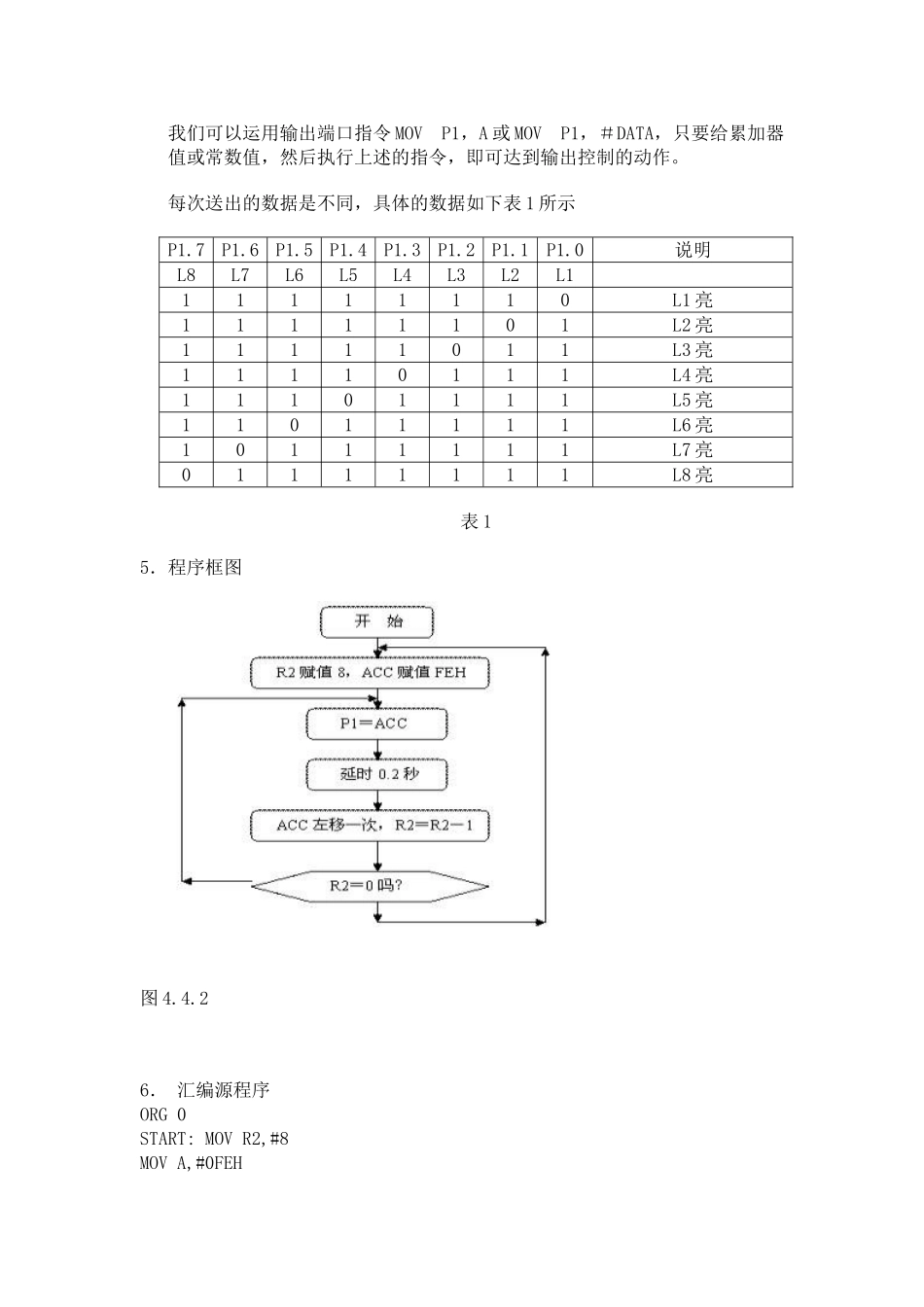

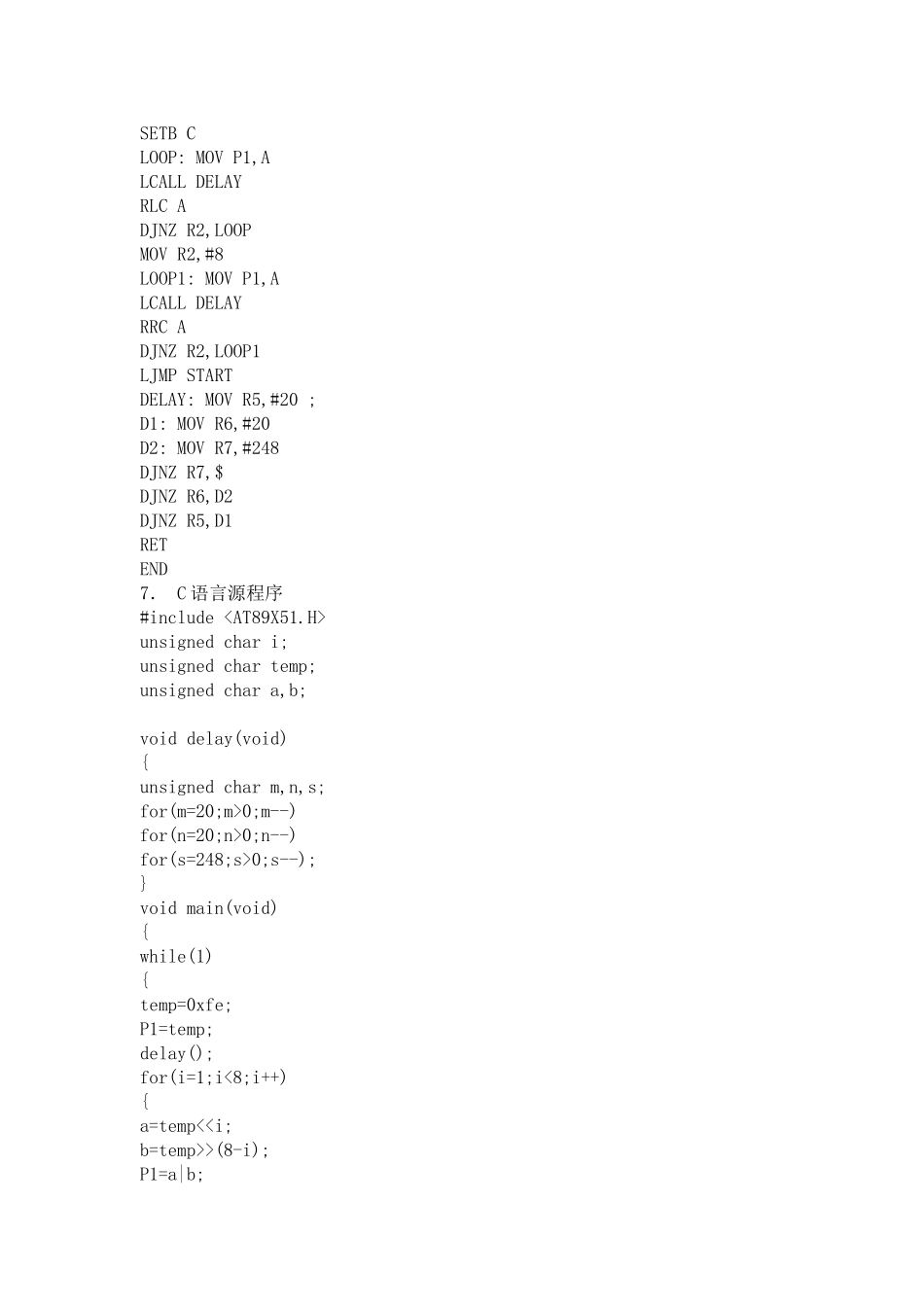

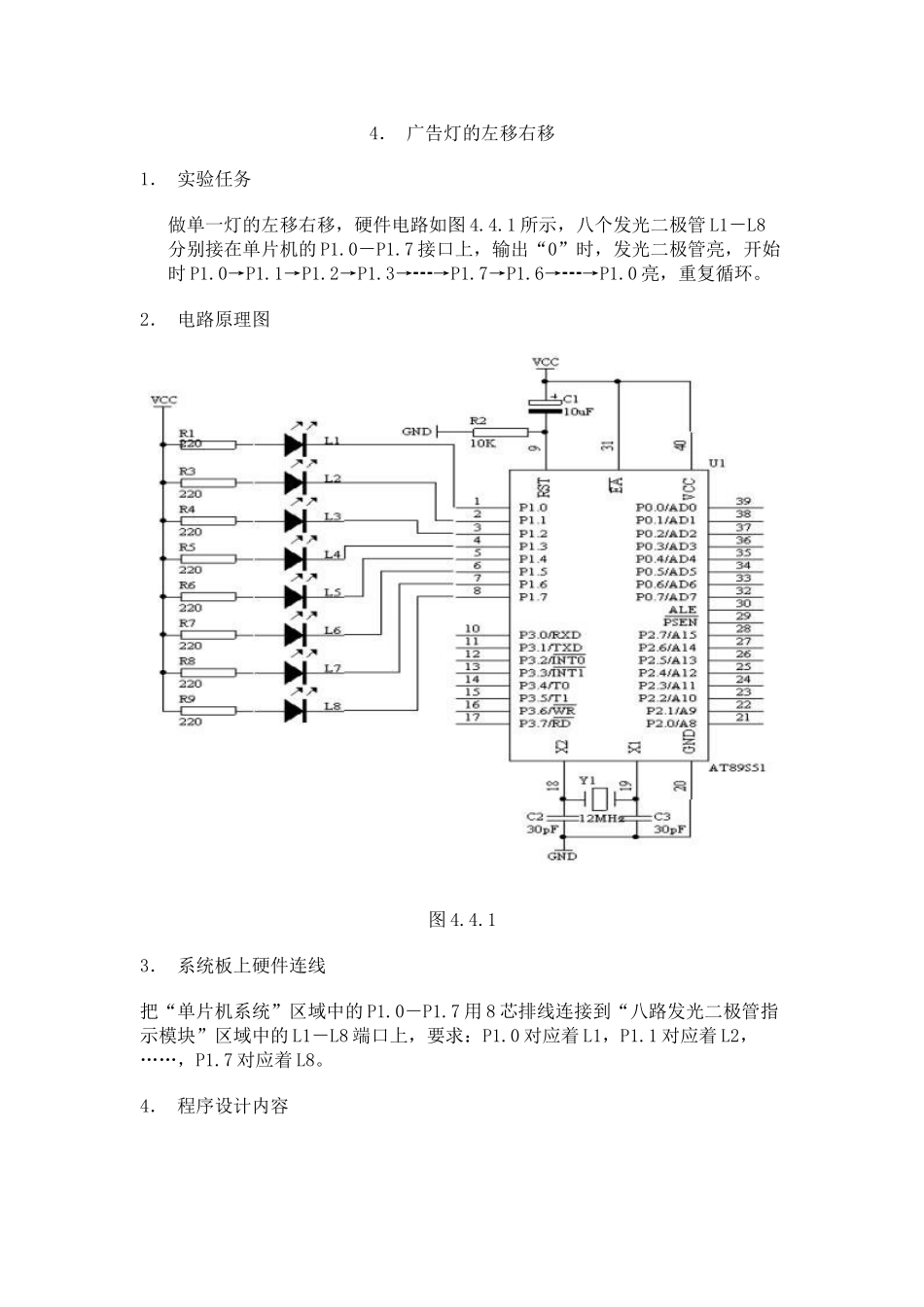

4． 广告灯的左移右移 1． 实验任务 做单一灯的左移右移，硬件电路如图 4.4.1 所示，八个发光二极管 L1－L8分别接在单片机的 P1.0－P1.7 接口上，输出“0”时，发光二极管亮，开始时 P1.0→P1.1→P1.2→P1.3→┅→P1.7→P1.6→┅→P1.0 亮，重复循环。 2． 电路原理图 图 4.4.1 3． 系统板上硬件连线 把“单片机系统”区域中的 P1.0－P1.7 用 8 芯排线连接到“八路发光二极管指示模块”区域中的 L1－L8 端口上，要求：P1.0 对应着 L1，P1.1 对应着 L2，……，P1.7 对应着 L8。 4． 程序设计内容 我们可以运用输出端口指令 MOV P1，A 或 MOV P1，＃DATA，只要给累加器值或常数值，然后执行上述的指令，即可达到输出控制的动作。 每次送出的数据是不同，具体的数据如下表 1 所示 P1.7P1.6P1.5P1.4P1.3P1.2P1.1P1.0说明L8L7L6L5L4L3L2L1 11111110L1 亮11111101L2 亮11111011L3 亮11110111L4 亮11101111L5 亮11011111L6 亮10111111L7 亮01111111L8 亮表 1 5．程序框图 图 4.4.2 6． 汇编源程序ORG 0START: MOV R2,#8MOV A,#0FEHSETB CLOOP: MOV P1,ALCALL DELAYRLC ADJNZ R2,LOOPMOV R2,#8LOOP1: MOV P1,ALCALL DELAYRRC ADJNZ R2,LOOP1LJMP STARTDELAY: MOV R5,#20 ;D1: MOV R6,#20D2: MOV R7,#248DJNZ R7,$DJNZ R6,D2DJNZ R5,D1RETEND7． C 语言源程序#include unsigned char i;unsigned char temp;unsigned char a,b;void delay(void){unsigned char m,n,s;for(m=20;m>0;m--)for(n=20;n>0;n--)for(s=248;s>0;s--);}void main(void){while(1){temp=0xfe;P1=temp;delay();for(i=1;i<8;i++){a=temp<>(8-i);P1=a|b;delay();}for(i=1;i<8;i++){a=temp>>i;b=temp<<(8-i);P1=a|b;delay();}}}
