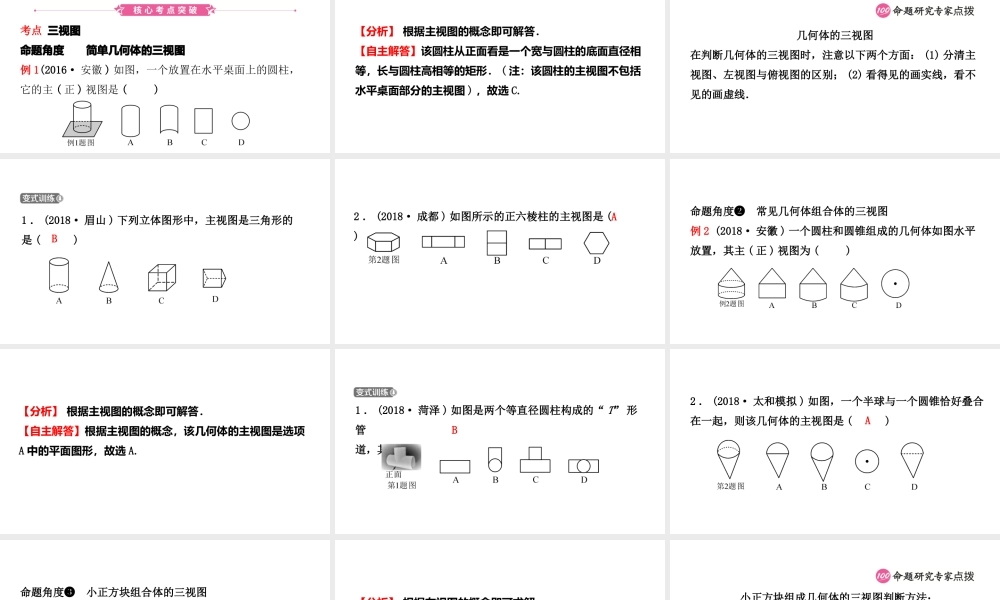

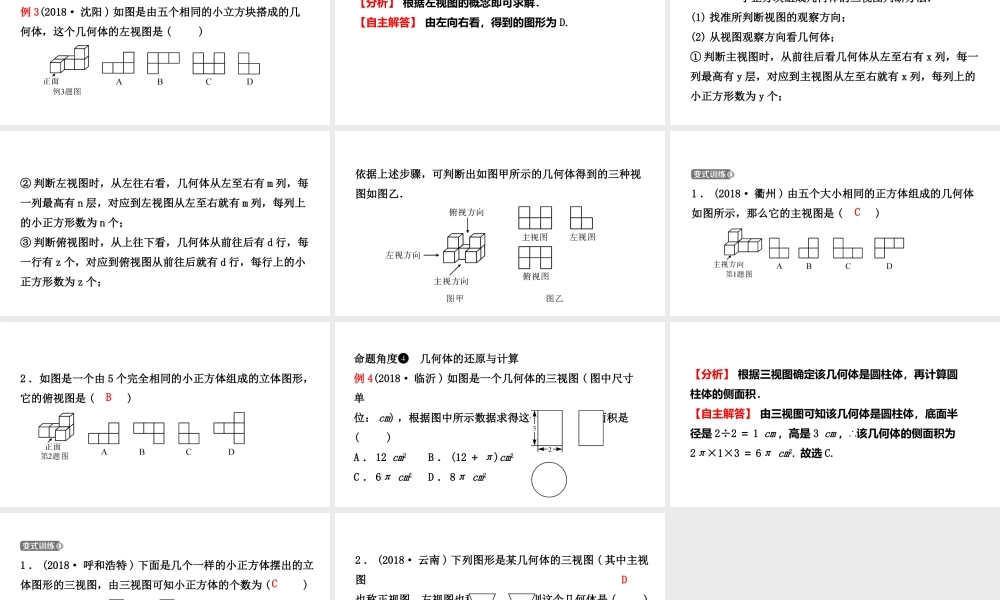

第二节 视图与投影考点 三视图 命题角度简单几何体的三视图例 1(2016· 安徽 ) 如图，一个放置在水平桌面上的圆柱，它的主 ( 正 ) 视图是 ( )【分析】 根据主视图的概念即可解答．【自主解答】该圆柱从正面看是一个宽与圆柱的底面直径相等，长与圆柱高相等的矩形． ( 注：该圆柱的主视图不包括水平桌面部分的主视图 ) ，故选 C.几何体的三视图在判断几何体的三视图时，注意以下两个方面： (1) 分清主视图、左视图与俯视图的区别； (2) 看得见的画实线，看不见的画虚线．1 ． (2018· 眉山 ) 下列立体图形中，主视图是三角形的是 ( )B2 ． (2018· 成都 ) 如图所示的正六棱柱的主视图是 ( )A命题角度 常见几何体组合体的三视图❷例 2 (2018· 安徽 ) 一个圆柱和圆锥组成的几何体如图水平放置，其主 ( 正 ) 视图为 ( )【分析】 根据主视图的概念即可解答．【自主解答】根据主视图的概念，该几何体的主视图是选项A 中的平面图形，故选 A.1 ． (2018· 菏泽 ) 如图是两个等直径圆柱构成的“ T” 形管道，其左视图是 ( )B2 ． (2018· 太和模拟 ) 如图，一个半球与一个圆锥恰好叠合在一起，则该几何体的主视图是 ( )A命题角度 小正方块组合体的三视图❸例 3(2018· 沈阳 ) 如图是由五个相同的小立方块搭成的几何体，这个几何体的左视图是 ( )【分析】 根据左视图的概念即可求解．【自主解答】 由左向右看，得到的图形为 D. 小正方块组成几何体的三视图判断方法：(1) 找准所判断视图的观察方向；(2) 从视图观察方向看几何体；① 判断主视图时，从前往后看几何体从左至右有 x 列，每一列最高有 y 层，对应到主视图从左至右就有 x 列，每列上的小正方形数为 y 个；② 判断左视图时，从左往右看，几何体从左至右有 m 列，每一列最高有 n 层，对应到左视图从左至右就有 m 列，每列上的小正方形数为 n 个；③ 判断俯视图时，从上往下看，几何体从前往后有 d 行，每一行有 z 个，对应到俯视图从前往后就有 d 行，每行上的小正方形数为 z 个；依据上述步骤，可判断出如图甲所示的几何体得到的三种视图如图乙．1 ． (2018· 衢州 ) 由五个大小相同的正方体组成的几何体如图所示，那么它的主视图是 ( )C2 ．如图是一个由 5 个完全相同的小正方体组成的立体图形，它的俯视图是 ( )B命题角度 几何体的还原与计算❹例 4(2018· 临沂 )...
