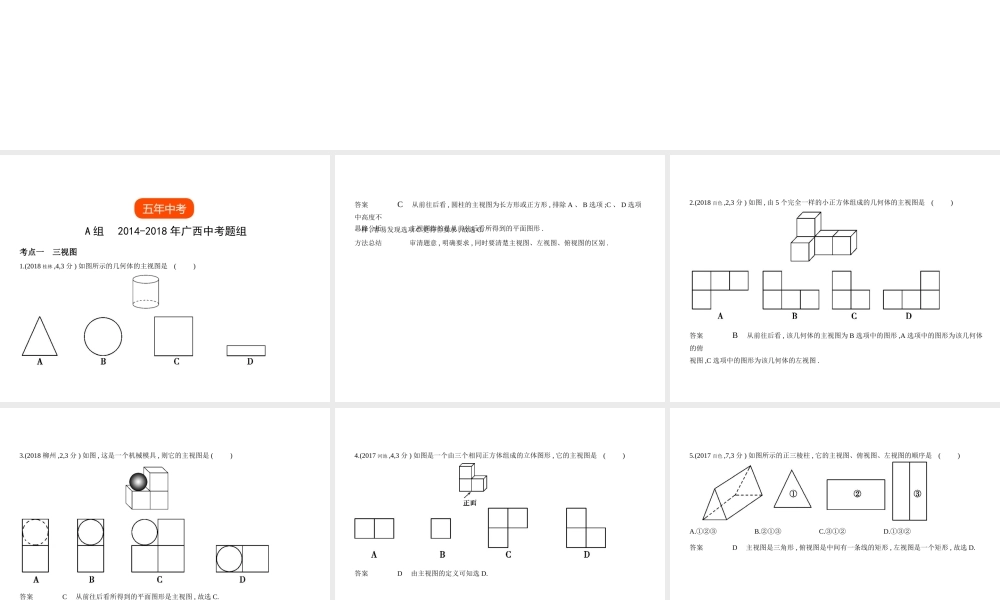

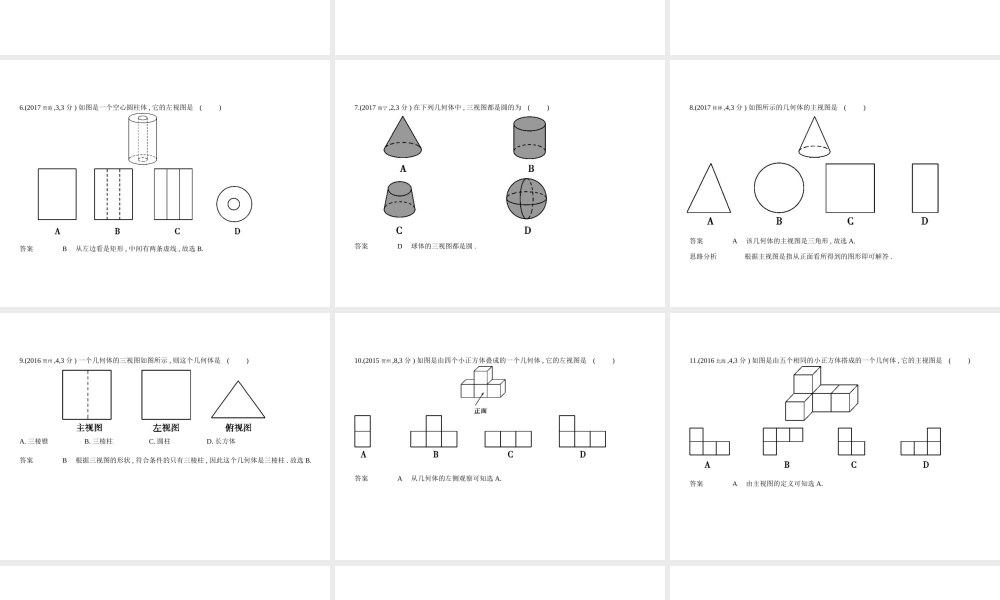

§6.4 视图与投影中考数学 ( 广西专用 )考点一 三视图五年中考A 组 2014-2018 年广西中考题组五年中考1.(2018 桂林 ,4,3 分 ) 如图所示的几何体的主视图是 ( ) 答案 C 从前往后看 , 圆柱的主视图为长方形或正方形 , 排除 A 、 B 选项 ;C 、 D 选项中高度不一样 , 容易发现选项 C 更符合要求 , 故选 C. 思路分析 主视图指的是从前往后看所得到的平面图形 . 方法总结 审清题意 , 明确要求 , 同时要清楚主视图、左视图、俯视图的区别 . 2.(2018 百色 ,2,3 分 ) 如图 , 由 5 个完全一样的小正方体组成的几何体的主视图是 ( ) 答案 B 从前往后看 , 该几何体的主视图为 B 选项中的图形 ,A 选项中的图形为该几何体的俯视图 ,C 选项中的图形为该几何体的左视图 . 3.(2018 柳州 ,2,3 分 ) 如图 , 这是一个机械模具 , 则它的主视图是 ( ) 答案 C 从前往后看所得到的平面图形是主视图 , 故选 C. 4.(2017 河池 ,4,3 分 ) 如图是一个由三个相同正方体组成的立体图形 , 它的主视图是 ( ) 答案 D 由主视图的定义可知选 D. 5.(2017 百色 ,7,3 分 ) 如图所示的正三棱柱 , 它的主视图、俯视图、左视图的顺序是 ( ) A.①②③ B.②①③ C.③①② D.①③②答案 D 主视图是三角形 , 俯视图是中间有一条线的矩形 , 左视图是一个矩形 , 故选 D. 6.(2017 贵港 ,3,3 分 ) 如图是一个空心圆柱体 , 它的左视图是 ( ) 答案 B 从左边看是矩形 , 中间有两条虚线 , 故选 B. 7.(2017 南宁 ,2,3 分 ) 在下列几何体中 , 三视图都是圆的为 ( ) 答案 D 球体的三视图都是圆 . 8.(2017 桂林 ,4,3 分 ) 如图所示的几何体的主视图是 ( ) 答案 A 该几何体的主视图是三角形 , 故选 A. 思路分析 根据主视图是指从正面看所得到的图形即可解答 . 9.(2016 贺州 ,4,3 分 ) 一个几何体的三视图如图所示 , 则这个几何体是 ( ) A. 三棱锥 B. 三棱柱 C. 圆柱 D. 长方体 答案 B 根据三视图的形状 , 符合条件的只有三棱柱 , 因此这个几何体是三棱柱 . 故选 B. 10.(2015 贺州 ,8,3 分 ) 如图是由四个小正方体叠成的一个几何体 , 它的左视图是 ( ) 答案 A 从几何体的左侧观察可知选 A. 11.(2016 北海 ,4,3 分 ) 如图是由五个相同的小正方体搭成的一个几何体 , 它的主...
