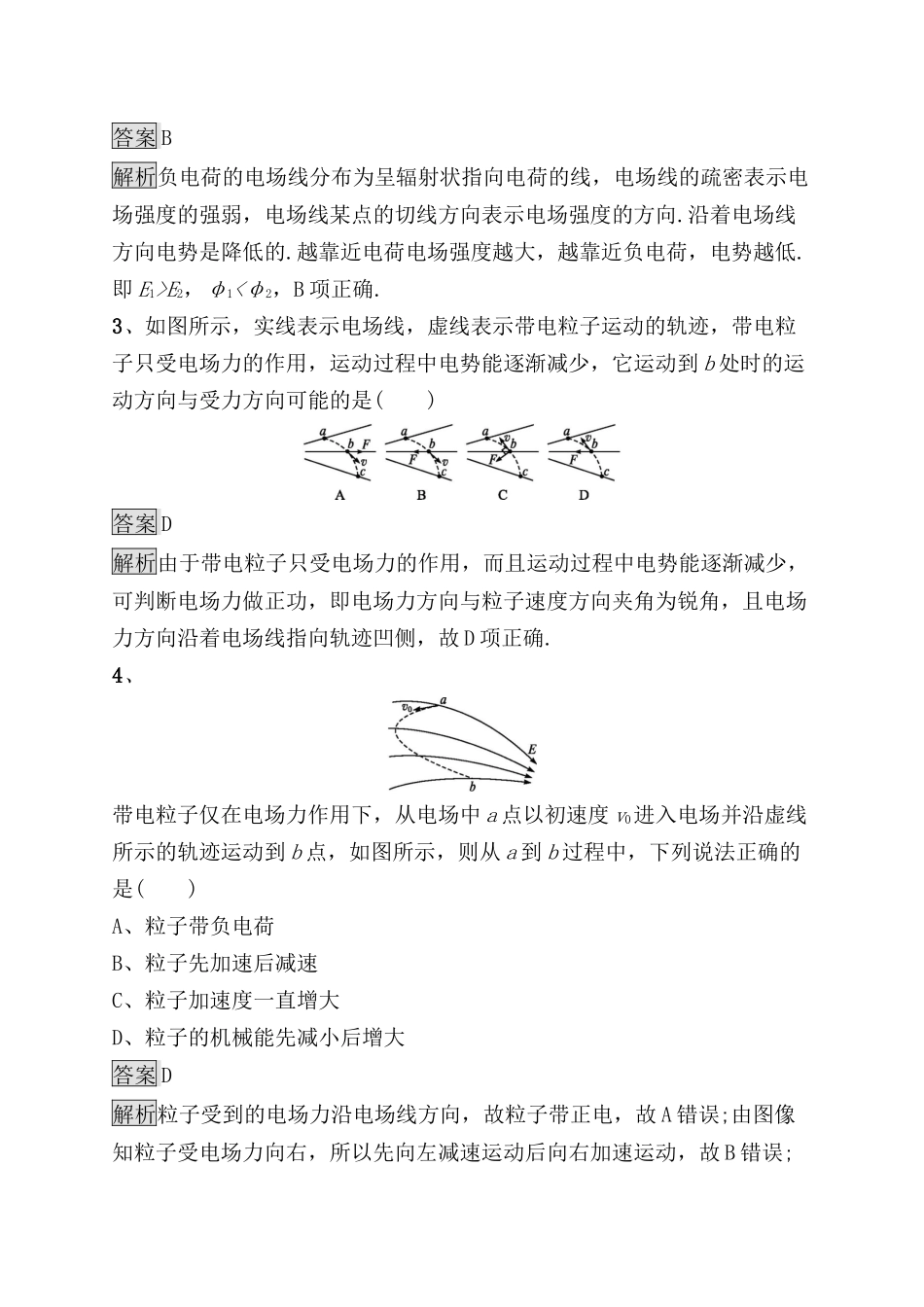

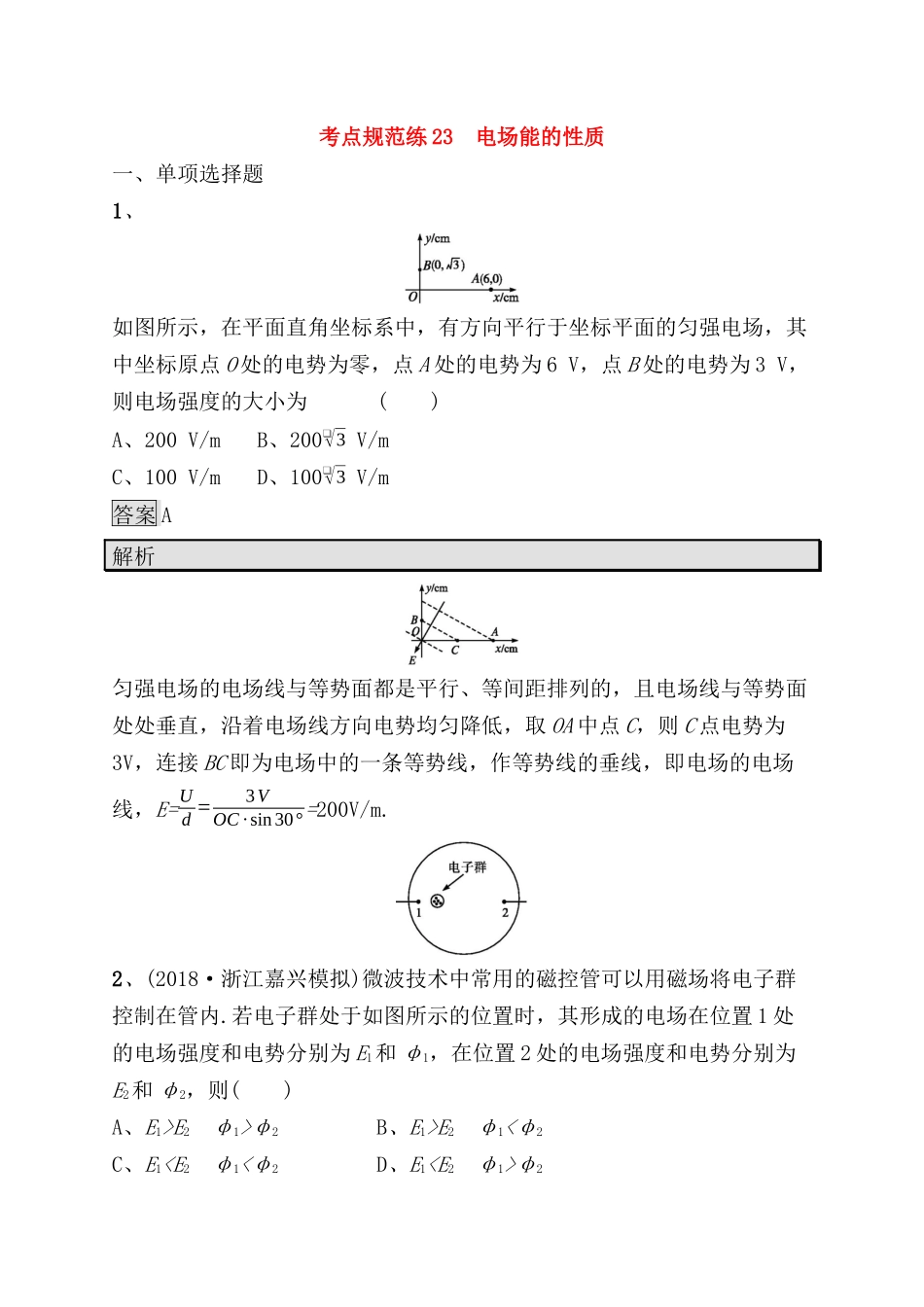

考点规范练23电场能的性质一、单项选择题1、如图所示，在平面直角坐标系中，有方向平行于坐标平面的匀强电场，其中坐标原点O处的电势为零，点A处的电势为6V，点B处的电势为3V，则电场强度的大小为()A、200V/mB、200❑√3V/mC、100V/mD、100❑√3V/m答案A解析匀强电场的电场线与等势面都是平行、等间距排列的，且电场线与等势面处处垂直，沿着电场线方向电势均匀降低，取OA中点C，则C点电势为3V，连接BC即为电场中的一条等势线，作等势线的垂线，即电场的电场线，E=Ud=3VOC·sin30°=200V/m.2、(2018·浙江嘉兴模拟)微波技术中常用的磁控管可以用磁场将电子群控制在管内.若电子群处于如图所示的位置时，其形成的电场在位置1处的电场强度和电势分别为E1和φ1，在位置2处的电场强度和电势分别为E2和φ2，则()A、E1>E2φ1>φ2B、E1>E2φ1<φ2C、E1φ2答案B解析负电荷的电场线分布为呈辐射状指向电荷的线，电场线的疏密表示电场强度的强弱，电场线某点的切线方向表示电场强度的方向.沿着电场线方向电势是降低的.越靠近电荷电场强度越大，越靠近负电荷，电势越低.即E1>E2，φ1<φ2，B项正确.3、如图所示，实线表示电场线，虚线表示带电粒子运动的轨迹，带电粒子只受电场力的作用，运动过程中电势能逐渐减少，它运动到b处时的运动方向与受力方向可能的是()答案D解析由于带电粒子只受电场力的作用，而且运动过程中电势能逐渐减少，可判断电场力做正功，即电场力方向与粒子速度方向夹角为锐角，且电场力方向沿着电场线指向轨迹凹侧，故D项正确.4、带电粒子仅在电场力作用下，从电场中a点以初速度v0进入电场并沿虚线所示的轨迹运动到b点，如图所示，则从a到b过程中，下列说法正确的是()A、粒子带负电荷B、粒子先加速后减速C、粒子加速度一直增大D、粒子的机械能先减小后增大答案D解析粒子受到的电场力沿电场线方向，故粒子带正电，故A错误;由图像知粒子受电场力向右，所以先向左减速运动后向右加速运动，故B错误;从a点到b点，电场力先做负功，再做正功，电势能先增大后减小，动能先减小后增大，根据电场线的疏密知道场强先变小后变大，故加速度先减小后增大，C错误，D正确.二、多项选择题5、如图所示，真空中M、N处放置两等量异种点电荷，a、b、c表示电场中的3条等势线，b是M、N连线的中垂线，交M、N于O点，a、c关于b对称.点d、e、f、g是以O为圆心的圆与a、c的交点，已知一带正电的试探电荷从d点移动到e点时，试探电荷的电势能增加，则以下判断正确的是()A、M点处放置的是正电荷B、d点的电势低于f点的电势C、d点的电场强度与f点的电场强度相同D、将带正电的试探电荷沿直线由d点移动到f点，电势能先增加后减少答案BC解析因正电荷由d到e电势能增加，说明电场力做负功，则电势升高，故e点电势高于d点电势，则N点为正电荷，故A错误.由以上分析知，N点为正电荷，其电场线由正电荷到负电荷且与等势面垂直，所以由等势线判断d点的电势低于f点的电势，故B正确.由于电场强度是矢量，据等量异种电荷电场的对称性知，d点和f点的电场强度大小和方向都相同，即电场强度相同，故C正确.将带正电的试探电荷沿直线由d点移动到f点，电场力的方向与运动方向夹角大于90°，电场力做负功，其电势能一直增加，故D错误.6、如图所示，在某电场中画出了三条电场线，C点是A、B连线的中点.已知A点的电势为φA=30V，B点的电势为φB=-20V，则下列说法正确的是()A、C点的电势φC=5VB、C点的电势φC>5VC、C点的电势φC<5VD、负电荷在A点的电势能小于在B点的电势能答案CD解析从电场线的分布情况可以看出φA-φC>φC-φB，所以有φC<5V，C正确，A、B错误;因为负电荷在电势高的地方电势能较小，所以D正确.7、(2018·贵州遵义模拟)如图所示，在平面直角坐标系xOy的(-9，0)、(9，0)两点处固定着电荷量分别为+q、-4q的两个点电荷，A、B为y轴上两点，坐标分别为(0，1)、(0，-5)，M、N、P、Q四个点是以+q为中心的正方形的四个顶点，在上述两个点电荷所形成的电场中，下列说法正确的是()A、x=-3cm处电场强度为零B、B点的电势高于A点的电势，A点的电场强度大于B点的电场强度C、N点与Q点电势相等D、将某一正电荷从...
