某六层一字型框架办公楼设计和实现 土木工程管理专业 任务书

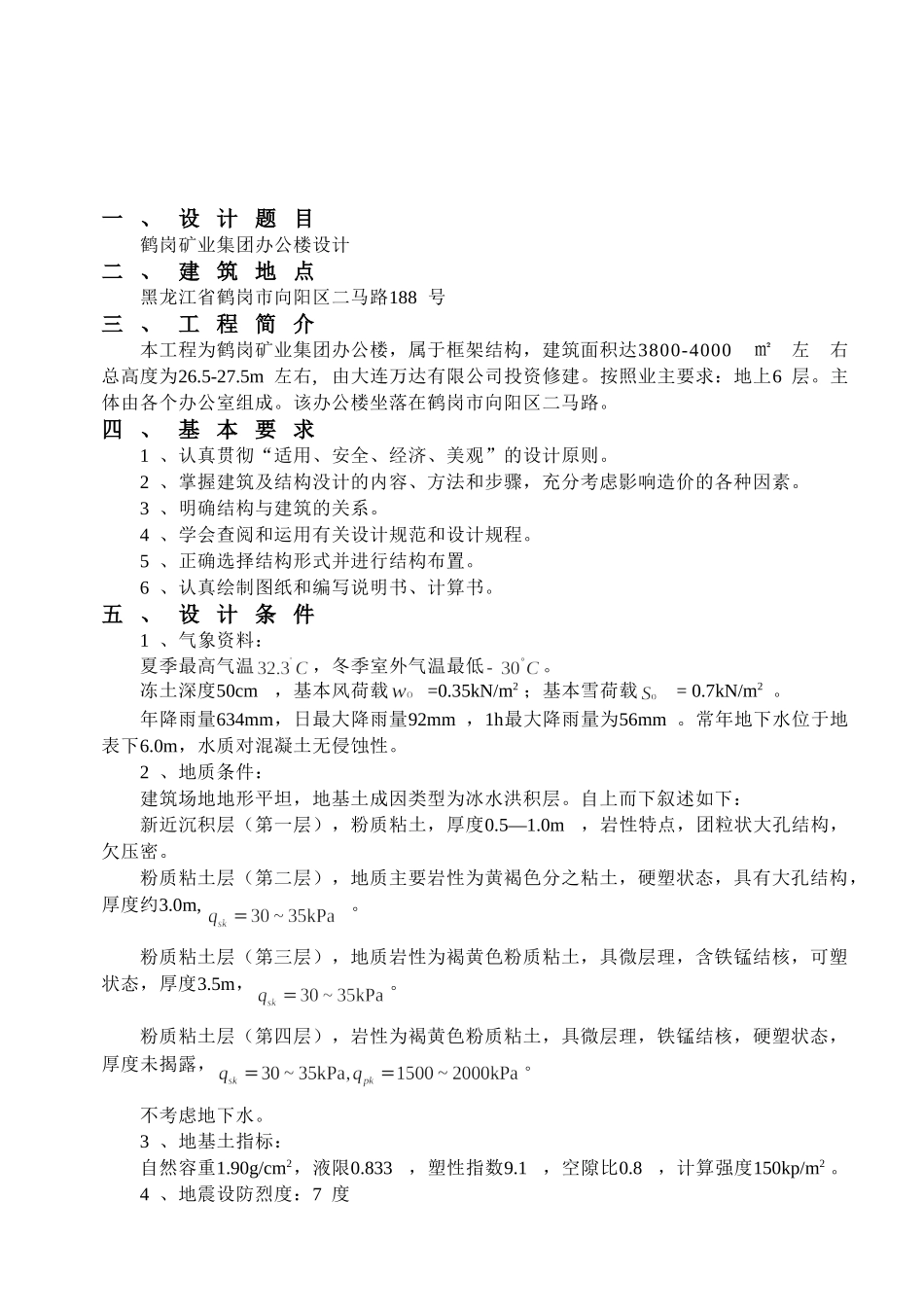

一 、 设 计 题 目鹤岗矿业集团办公楼设计二 、 建 筑 地 点黑龙江省鹤岗市向阳区二马路188 号三 、 工 程 简 介本工程为鹤岗矿业集团办公楼，属于框架结构，建筑面积达3800-4000㎡左右总高度为26.5-27.5m 左右, 由大连万达有限公司投资修建。按照业主要求：地上6 层。主体由各个办公室组成。该办公楼坐落在鹤岗市向阳区二马路。 四 、 基 本 要 求1 、认真贯彻“适用、安全、经济、美观”的设计原则。2 、掌握建筑及结构没计的内容、方法和步骤，充分考虑影响造价的各种因素。3 、明确结构与建筑的关系。4 、学会查阅和运用有关设计规范和设计规程。5 、正确选择结构形式并进行结构布置。 6 、认真绘制图纸和编写说明书、计算书。五 、 设 计 条 件1 、气象资料：夏季最高气温，冬季室外气温最低。冻土深度50cm，基本风荷载=0.35kN/m2 ；基本雪荷载= 0.7kN/m2 。年降雨量634mm，日最大降雨量92mm ，1h最大降雨量为56mm 。常年地下水位于地表下6.0m，水质对混凝土无侵蚀性。2 、地质条件：建筑场地地形平坦，地基土成因类型为冰水洪积层。自上而下叙述如下：新近沉积层（第一层），粉质粘土，厚度0.5—1.0m，岩性特点，团粒状大孔结构，欠压密。粉质粘土层（第二层），地质主要岩性为黄褐色分之粘土，硬塑状态，具有大孔结构，厚度约3.0m, 。 粉质粘土层（第三层），地质岩性为褐黄色粉质粘土，具微层理，含铁锰结核，可塑状态，厚度3.5m，。粉质粘土层（第四层），岩性为褐黄色粉质粘土，具微层理，铁锰结核，硬塑状态，厚度未揭露，。 不考虑地下水。3 、地基土指标：自然容重1.90g/cm2，液限0.833，塑性指数9.1，空隙比0.8，计算强度150kp/m2 。4 、地震设防烈度：7 度5 、抗震等级：三级6 、设计地震分组：场地为Ⅱ类二组Tg（s ）=0.4s, （表3.8《高层建筑结构》）7 、设备条件：电力、供水、排水、供热均由城市系统引入。8 、建筑层数和层高：层数为地上6 层，高度为26.5-27.5m 左右。以满足建筑效果及使用为主。9 、房间的组成与面积要求：一层为公共大厅、门卫室、会议室、活动室、资料室、文印室等，二至六层为会议室、办公室、服务用房等。主要房间面积及其他管理、生活服务等用房均按照有关建筑资料的要求确定，门厅、交通厅、多功能大厅辅助面积按建筑规范要求而定。 10、楼梯及出口：本建筑足够注意疏散问题，楼梯和出口应严格满足防火要求。六 、 设 计 内 容 （...
