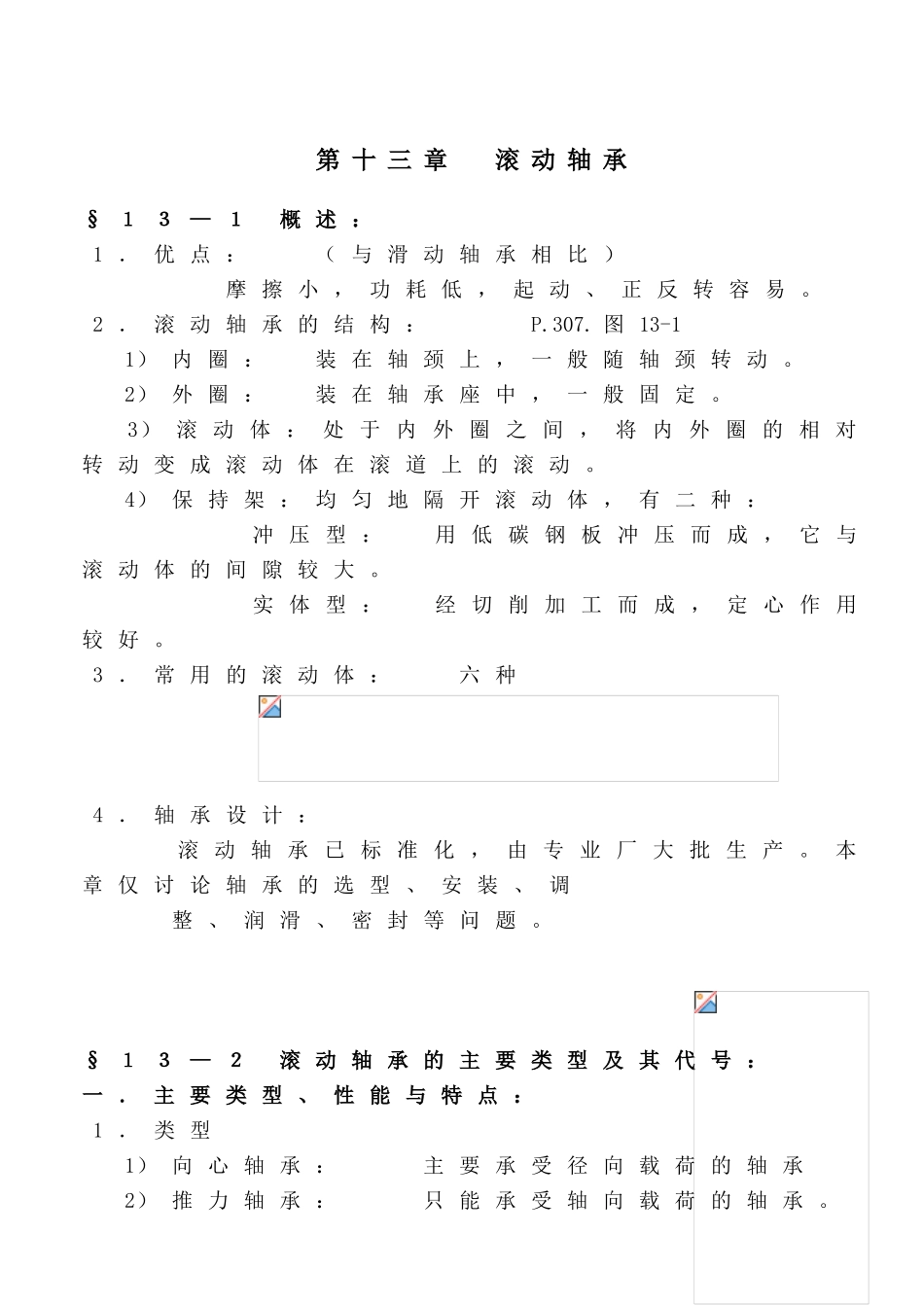

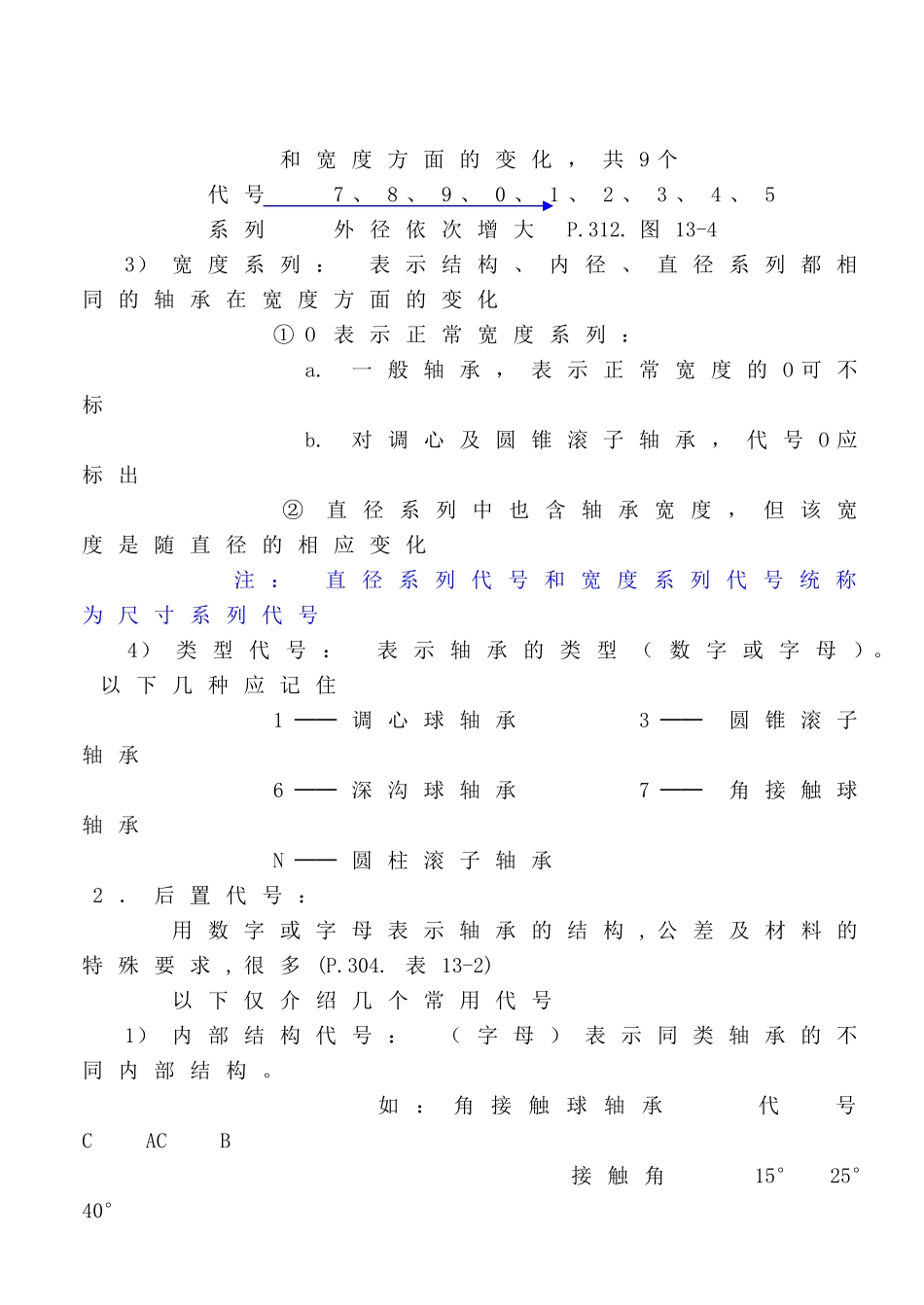

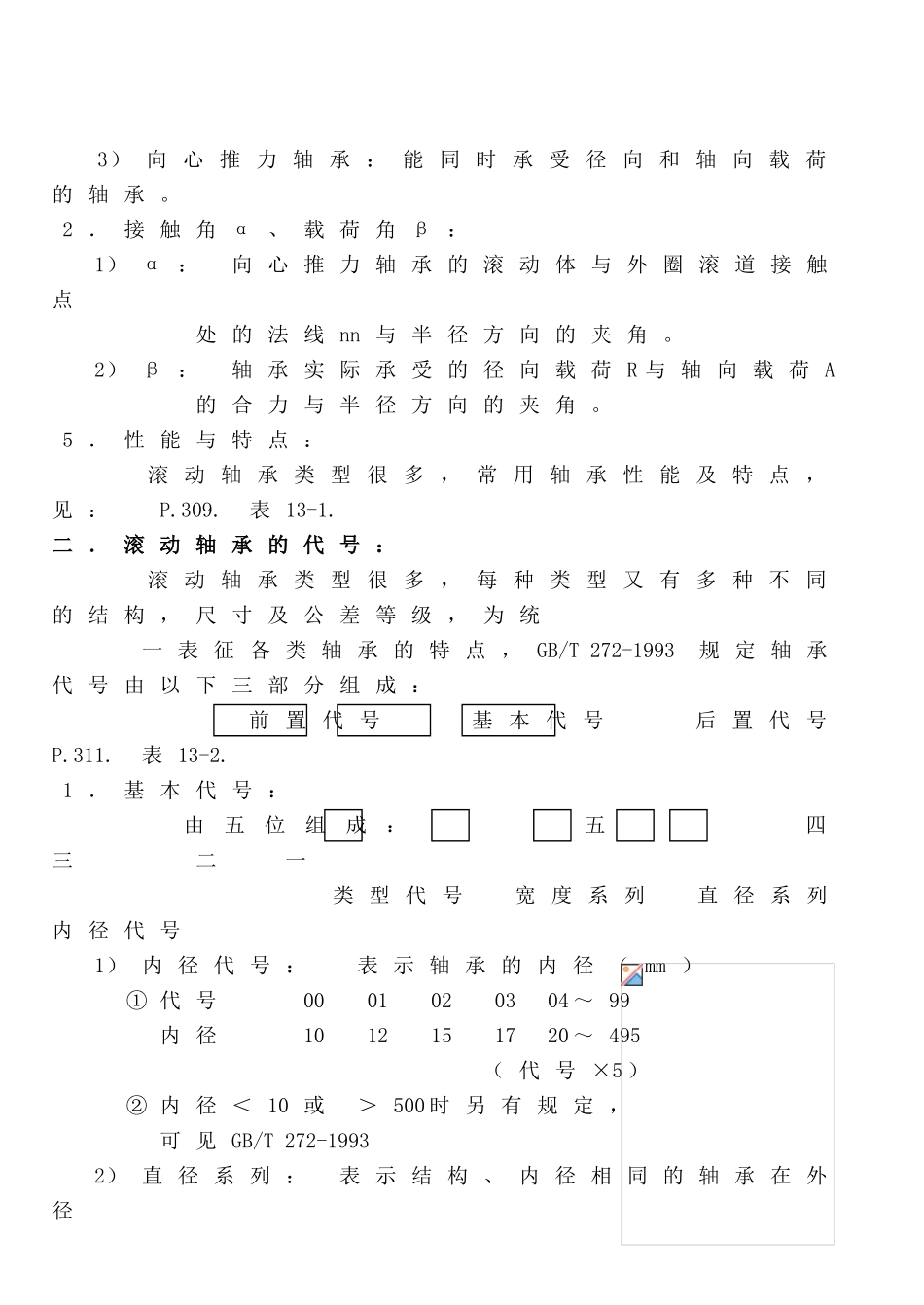

第十三章滚动轴承§１３—１概述：1．优点：（与滑动轴承相比）摩擦小，功耗低，起动、正反转容易。2．滚动轴承的结构：P.307.图13-11）内圈：装在轴颈上，一般随轴颈转动。2）外圈：装在轴承座中，一般固定。3）滚动体：处于内外圈之间，将内外圈的相对转动变成滚动体在滚道上的滚动。4）保持架：均匀地隔开滚动体，有二种：冲压型：用低碳钢板冲压而成，它与滚动体的间隙较大。实体型：经切削加工而成，定心作用较好。3．常用的滚动体：六种4．轴承设计：滚动轴承已标准化，由专业厂大批生产。本章仅讨论轴承的选型、安装、调整、润滑、密封等问题。§１３—２滚动轴承的主要类型及其代号：一．主要类型、性能与特点：1．类型1）向心轴承：主要承受径向载荷的轴承2）推力轴承：只能承受轴向载荷的轴承。3）向心推力轴承：能同时承受径向和轴向载荷的轴承。2．接触角α、载荷角β：1）α：向心推力轴承的滚动体与外圈滚道接触点处的法线nn与半径方向的夹角。2）β：轴承实际承受的径向载荷R与轴向载荷A的合力与半径方向的夹角。5．性能与特点：滚动轴承类型很多，常用轴承性能及特点，见：P.309.表13-1.二．滚动轴承的代号：滚动轴承类型很多，每种类型又有多种不同的结构，尺寸及公差等级，为统一表征各类轴承的特点，GB/T272-1993规定轴承代号由以下三部分组成：前置代号基本代号后置代号P.311.表13-2.1．基本代号：由五位组成：五四三二一类型代号宽度系列直径系列内径代号1）内径代号：表示轴承的内径（mm）①代号0001020304～99内径1012151720～495（代号×5）②内径＜10或＞500时另有规定，可见GB/T272-19932）直径系列：表示结构、内径相同的轴承在外径和宽度方面的变化，共9个代号7、8、9、0、1、2、3、4、5系列外径依次增大P.312.图13-43）宽度系列：表示结构、内径、直径系列都相同的轴承在宽度方面的变化①O表示正常宽度系列：a.一般轴承，表示正常宽度的O可不标b.对调心及圆锥滚子轴承，代号O应标出②直径系列中也含轴承宽度，但该宽度是随直径的相应变化注：直径系列代号和宽度系列代号统称为尺寸系列代号4）类型代号：表示轴承的类型（数字或字母）。以下几种应记住1──调心球轴承3──圆锥滚子轴承6──深沟球轴承7──角接触球轴承N──圆柱滚子轴承2．后置代号：用数字或字母表示轴承的结构,公差及材料的特殊要求,很多(P.304.表13-2)以下仅介绍几个常用代号1）内部结构代号：（字母）表示同类轴承的不同内部结构。如：角接触球轴承代号CACB接触角15°25°40°2）公差等级代号：表示公差等级，共6级代号/P2/P4/P5/P6/P6x/P0公差等级2级4级5级6级6x级0级（精度渐低）（0级为普通级，在轴承代号中不标）3）游隙代号：表示轴承的径向游隙，共6个组别代号/C1/C2/C0/C3/C4/C5游隙组别1组2组0组3组4组5组（径向游隙渐大）（0组是常用游隙组别，在轴承代号中不标）3．前置代号：用字母表示轴承的分部件（套圈、滚动体与保持架组件等）。4．说明：轴承代号复杂，但对无特殊要求的一般轴承，代号较简单。例：6308──内径为40mm、尺寸系列为03、正常结构、0级公差、0组游隙的深沟球轴承。7211C/P5──内径为55mm、尺寸系列为02、接触角α=15°、5级公差、0组游隙的角接触球轴承§１３—３滚动轴承类型的选择：选用轴承时，首先是选择轴承类型，此时应考虑的主要因素：一．轴承的载荷：1．载荷的大小：1）较大载荷：滚子轴承（线接触，承载能力大）2）中小载荷：球轴承（转动灵活，价低）2．载荷方向：1）纯轴向载荷：推力轴承。2）纯径向载荷：向心轴承（深沟球轴承，圆柱滚子轴承，滚针轴承）3）径、轴向载荷同存：向心推力轴承（深沟球、角接触球、圆锥滚子轴承）二．轴承的转速：极限转速nlim：轴承样本中列出了各种轴承的极限转速nlim。它是下列条件下的值：①载荷不太大（P≤0.1C，P、C──当量、基本额定动载荷）②冷却条件正常③O级公差轴承时的最大允许转速1．球轴承的nlim＞滚子轴承的。（n较高时，宜用球轴承）2．同内径下，外径↓，nlim↑（n较高时，宜用同系列中外径较小的）3．实体保持架的nlim＞冲压保持架的4．推力轴承的nlim均很低：n较高，轴向力较小时...
