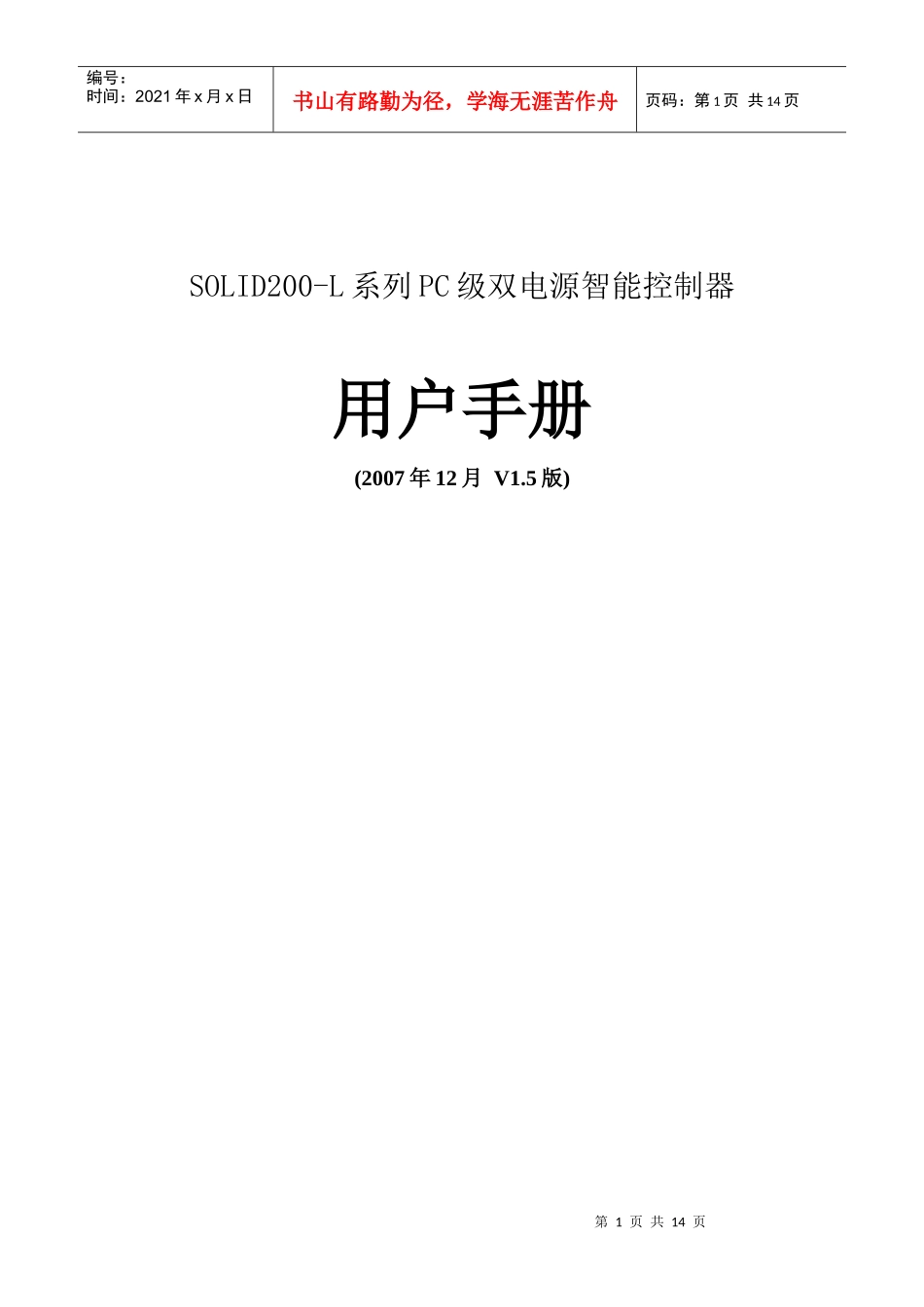

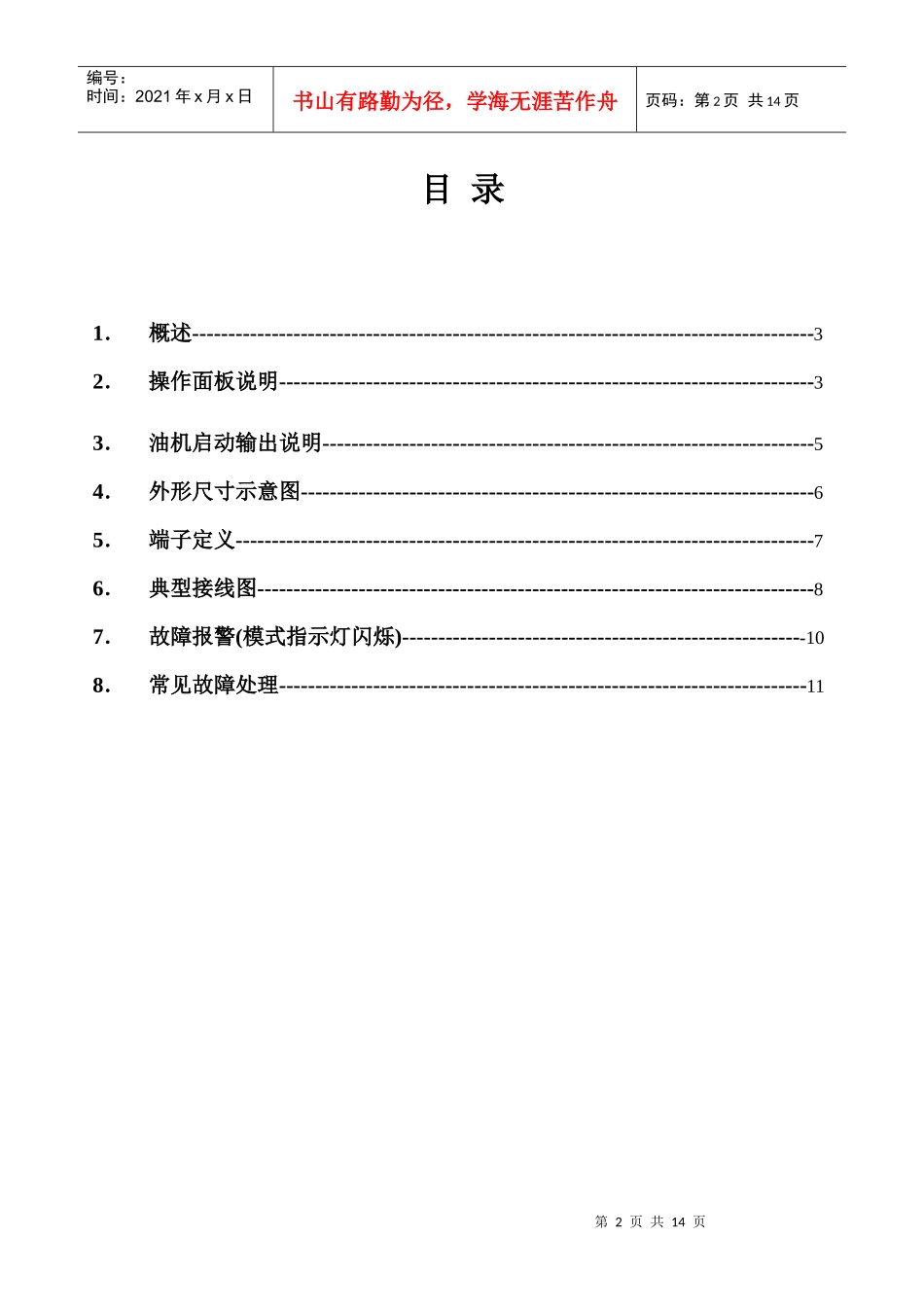

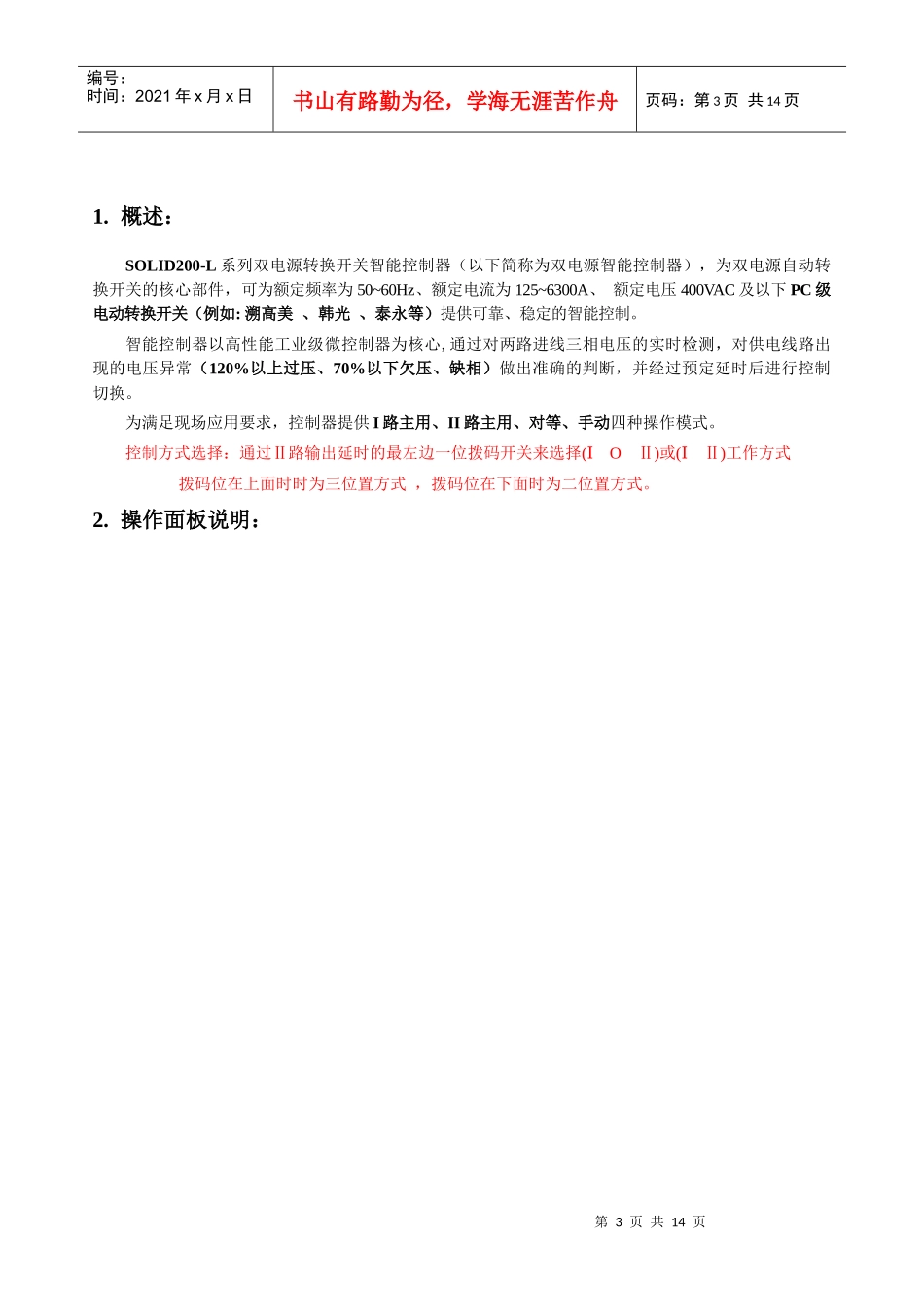

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页SOLID200-L系列PC级双电源智能控制器用户手册(2007年12月V1.5版)第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页目录1．概述--------------------------------------------------------------------------------------32．操作面板说明--------------------------------------------------------------------------33．油机启动输出说明--------------------------------------------------------------------54．外形尺寸示意图-----------------------------------------------------------------------65．端子定义--------------------------------------------------------------------------------76．典型接线图-----------------------------------------------------------------------------87．故障报警(模式指示灯闪烁)--------------------------------------------------------108．常见故障处理-------------------------------------------------------------------------11第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页1.概述：SOLID200-L系列双电源转换开关智能控制器（以下简称为双电源智能控制器），为双电源自动转换开关的核心部件，可为额定频率为50~60Hz、额定电流为125~6300A、额定电压400VAC及以下PC级电动转换开关（例如:溯高美、韩光、泰永等）提供可靠、稳定的智能控制。智能控制器以高性能工业级微控制器为核心,通过对两路进线三相电压的实时检测，对供电线路出现的电压异常（120%以上过压、70%以下欠压、缺相）做出准确的判断，并经过预定延时后进行控制切换。为满足现场应用要求，控制器提供I路主用、II路主用、对等、手动四种操作模式。控制方式选择：通过Ⅱ路输出延时的最左边一位拨码开关来选择(ⅠOⅡ)或(ⅠⅡ)工作方式拨码位在上面时时为三位置方式，拨码位在下面时为二位置方式。2.操作面板说明：第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页图1:操作面板示意图1）电源状态显示LED:绿色LED灯，Ⅰ路进线和Ⅱ路进线上各有1个。当供电电源正常时，对应的LED灯常亮。2）负荷输出状态LED:绿色LED灯，Ⅰ路进线和Ⅱ路进线上各有1个。当有负荷输出时,对应的LED灯常亮。3）I路开关合闸按钮:此按钮仅在手动模式下有效。在手动模式下，按下此按钮：-当装置处于双分状态且Ⅰ路电源正常，控制器发送合闸指令，驱动Ⅰ路开关合闸，启动Ⅰ路电源供电。第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页4）II路开关合闸按钮：此按钮仅在手动模式下有效。在手动模式下，按下此按钮：-当装置处在双分状态且Ⅱ路电源正常，控制器发送合闸指令，驱动Ⅱ路开关合闸，启动II路电源供电。5）双分按钮：此按钮仅在手动模式下有效。在手动模式下，按下此按钮：-当负荷有输出，且两路供电电源中，只要有一路的A相电压高于200VAC，则控制器发送分闸指令，驱动相应的开关分闸，切断负荷输出。6）I路输出延时时间调整：(出厂默认值为3s)拨动I路输出延时时间调整拨码开关，整定I路输出延时时间，具体延时时间见图2。图2:输出延时时间对照表7）II路输出时间延时调整:拨动II路输出延时时间调整拨码开关，整定II路输出延时时间，具体延时时间见图2。注意：II路输出延时最高位为控制方式选择位。8）模式转换按钮：通过按动模式转换按钮，控制器可在“Ⅰ路进线电源主用”、“Ⅱ路进线电源主用”、“对等”、“手动”四种状态下循环切换工作模式，同时对应的模式状态显示LED常亮。工作模式Ⅰ路主用只要Ⅰ路电源正常时，供电电源就取自Ⅰ路进线电源。Ⅱ路主用只要Ⅱ路电源正常时，供电电源就取自Ⅱ路进线电源。对等只要供电电源正常，就不进行电源切换操作。手动在此状态下可对开关进行强制分合闸操作。第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页...
