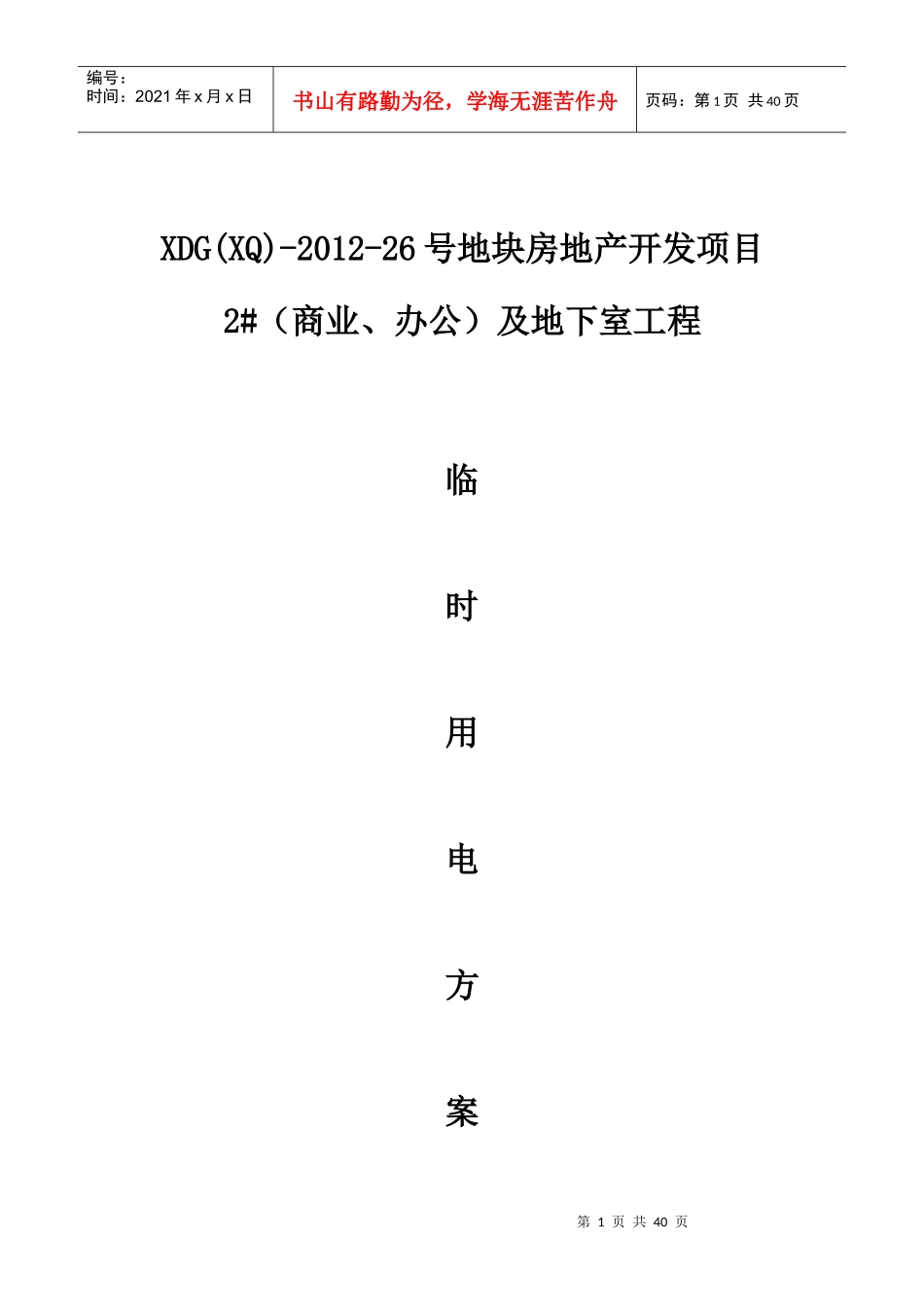

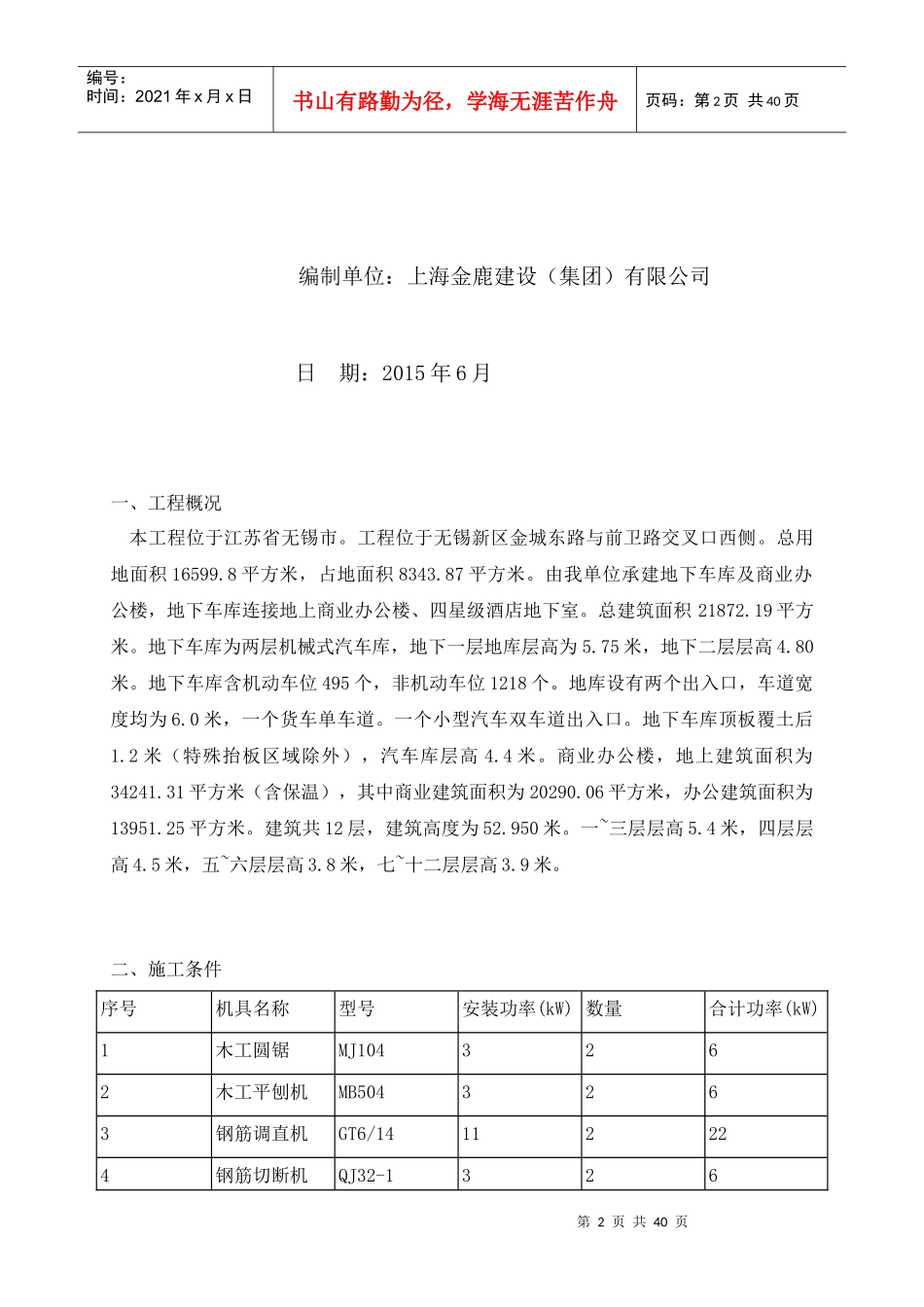

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页XDG(XQ)-2012-26号地块房地产开发项目2#（商业、办公）及地下室工程临时用电方案第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页编制单位：上海金鹿建设（集团）有限公司日期：2015年6月一、工程概况本工程位于江苏省无锡市。工程位于无锡新区金城东路与前卫路交叉口西侧。总用地面积16599.8平方米，占地面积8343.87平方米。由我单位承建地下车库及商业办公楼，地下车库连接地上商业办公楼、四星级酒店地下室。总建筑面积21872.19平方米。地下车库为两层机械式汽车库，地下一层地库层高为5.75米，地下二层层高4.80米。地下车库含机动车位495个，非机动车位1218个。地库设有两个出入口，车道宽度均为6.0米，一个货车单车道。一个小型汽车双车道出入口。地下车库顶板覆土后1.2米（特殊抬板区域除外），汽车库层高4.4米。商业办公楼，地上建筑面积为34241.31平方米（含保温），其中商业建筑面积为20290.06平方米，办公建筑面积为13951.25平方米。建筑共12层，建筑高度为52.950米。一~三层层高5.4米，四层层高4.5米，五~六层层高3.8米，七~十二层层高3.9米。二、施工条件序号机具名称型号安装功率(kW)数量合计功率(kW)1木工圆锯MJ1043262木工平刨机MB5043263钢筋调直机GT6/14112224钢筋切断机QJ32-1326第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页5钢筋弯曲机GW403266塔式起重机QTZ4027.5127.57塔式起重机QTZ63（ZJ5311）31.7263.48高压汞灯313三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场甲方设箱变一台，采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、木工圆锯Kx=0.65，Cosφ=0.6，tgφ=1.33Pjs=0.65×3=1.95kWQjs=Pjs×tgφ=1.95×1.33=2.6kvar(2)、钢筋切断机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×3=1.95kWQjs=Pjs×tgφ=1.95×1.02=1.99kvar(3)、钢筋弯曲机Kx=0.65，Cosφ=0.7，tgφ=1.02第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页Pjs=0.65×3=1.95kWQjs=Pjs×tgφ=1.95×1.02=1.99kvar(4)、塔式起重机Kx=0.7，Cosφ=0.65，tgφ=1.17将Jc=40%统一换算到Jc1=25%的额定容量Pn=27.5kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.4/0.25)1/2×27.5=34.79kWPjs=Kx×Pe=0.7×34.79=24.35kWQjs=Pjs×tgφ=24.35×1.17=28.47kvar(5)、钢筋调直机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×11=7.15kWQjs=Pjs×tgφ=7.15×1.02=7.29kvar(6)、木工平刨机Kx=0.25，Cosφ=0.55，tgφ=1.52Pjs=0.25×3=0.75kWQjs=Pjs×tgφ=0.75×1.52=1.14kvar(7)、塔式起重机Kx=0.7，Cosφ=0.65，tgφ=1.17将Jc=40%统一换算到Jc1=25%的额定容量Pn=27.5kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.4/0.25)1/2×27.5=34.79kWPjs=Kx×Pe=0.7×34.79=24.35kWQjs=Pjs×tgφ=24.35×1.17=28.47kvar(8)、木工平刨机Kx=0.25，Cosφ=0.55，tgφ=1.52Pjs=0.25×3=0.75kWQjs=Pjs×tgφ=0.75×1.52=1.14kvar(9)、木工圆锯Kx=0.65，Cosφ=0.6，tgφ=1.33第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页Pjs=0.65×3=1.95kWQjs=Pjs×tgφ=1.95×1.33=2.6kvar(10)、钢筋弯曲机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×3=1.95kWQjs=Pjs×tgφ=1.95×1.02=1.99kvar(11)、钢筋调直机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×11=7.15kWQjs=Pjs×tgφ=7.15×1.02=7.29kvar(12)、钢筋切断机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×3=1.95kWQjs=Pjs×tgφ=1.95×...
