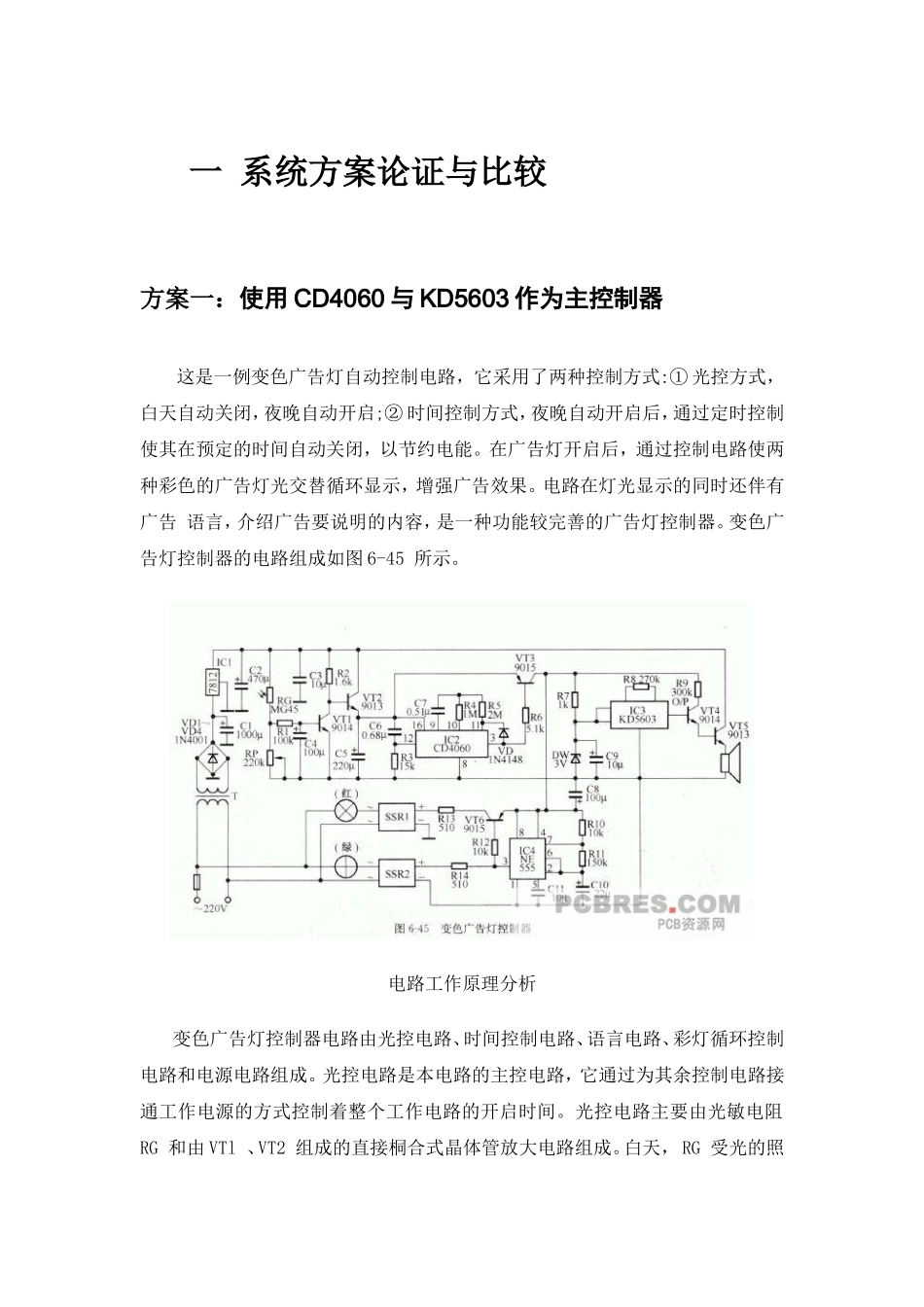

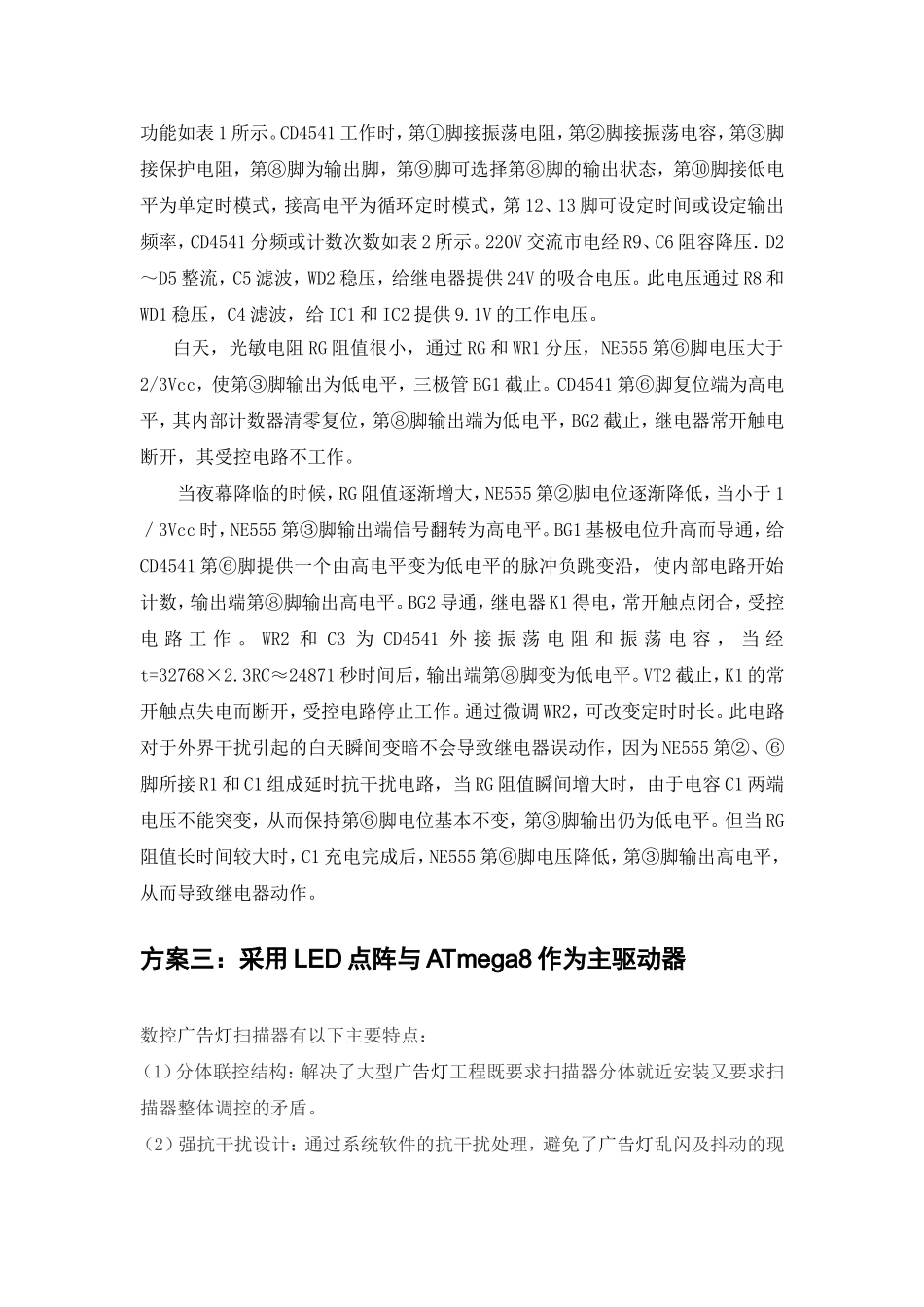

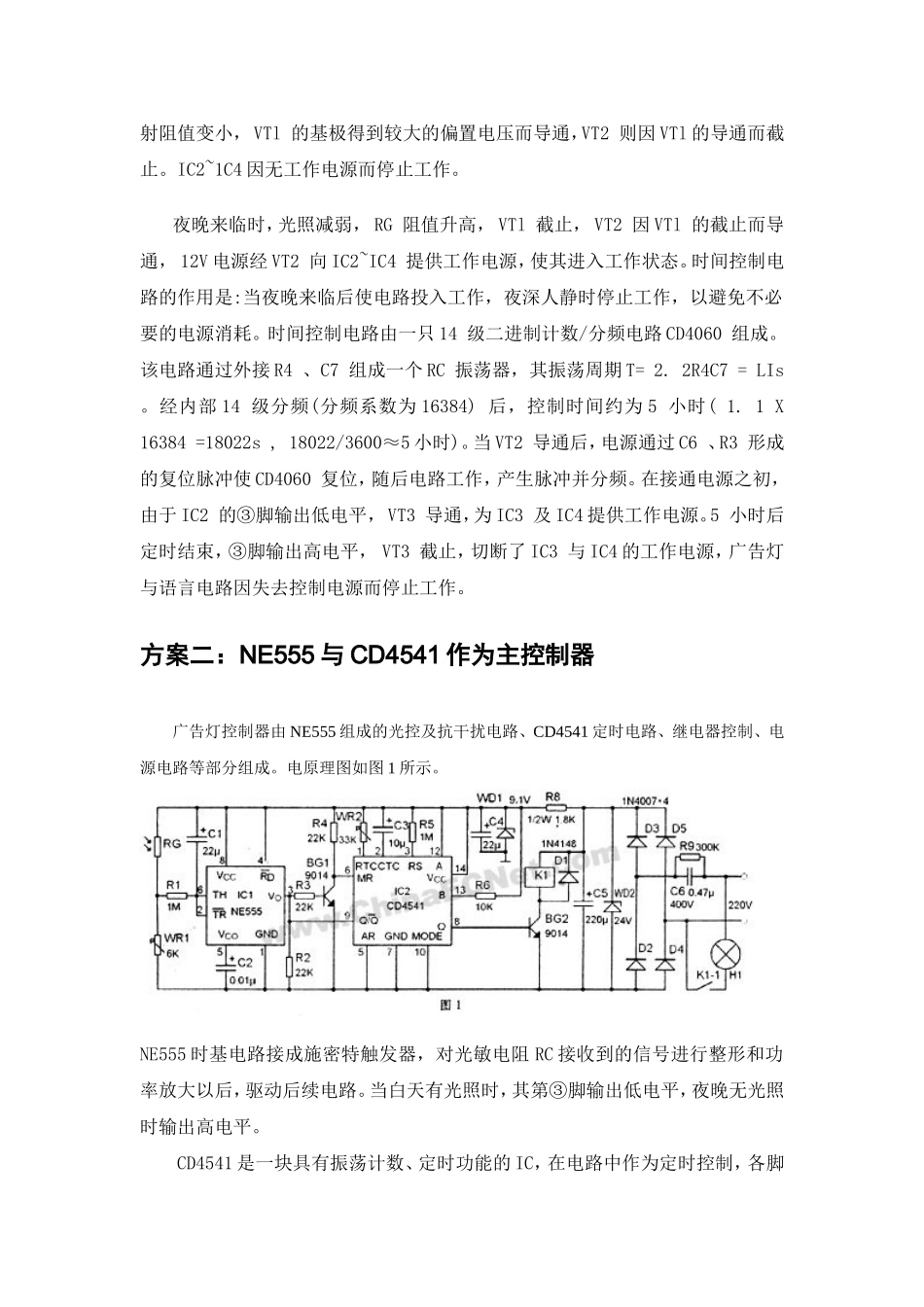

一系统方案论证与比较方案一：使用CD4060与KD5603作为主控制器这是一例变色广告灯自动控制电路，它采用了两种控制方式:①光控方式，白天自动关闭，夜晚自动开启;②时间控制方式，夜晚自动开启后，通过定时控制使其在预定的时间自动关闭，以节约电能。在广告灯开启后，通过控制电路使两种彩色的广告灯光交替循环显示，增强广告效果。电路在灯光显示的同时还伴有广告语言，介绍广告要说明的内容，是一种功能较完善的广告灯控制器。变色广告灯控制器的电路组成如图6-45所示。电路工作原理分析变色广告灯控制器电路由光控电路、时间控制电路、语言电路、彩灯循环控制电路和电源电路组成。光控电路是本电路的主控电路，它通过为其余控制电路接通工作电源的方式控制着整个工作电路的开启时间。光控电路主要由光敏电阻RG和由VTl、VT2组成的直接桐合式晶体管放大电路组成。白天，RG受光的照射阻值变小，VTl的基极得到较大的偏置电压而导通，VT2则因VTl的导通而截止。IC2~1C4因无工作电源而停止工作。夜晚来临时，光照减弱，RG阻值升高，VTl截止，VT2因VTl的截止而导通，12V电源经VT2向IC2~IC4提供工作电源，使其进入工作状态。时间控制电路的作用是:当夜晚来临后使电路投入工作，夜深人静时停止工作，以避免不必要的电源消耗。时间控制电路由一只14级二进制计数/分频电路CD4060组成。该电路通过外接R4、C7组成一个RC振荡器，其振荡周期T=2.2R4C7=LIs。经内部14级分频(分频系数为16384)后，控制时间约为5小时(1.1X16384=18022s,18022/3600≈5小时)。当VT2导通后，电源通过C6、R3形成的复位脉冲使CD4060复位，随后电路工作，产生脉冲并分频。在接通电源之初，由于IC2的③脚输出低电平，VT3导通，为IC3及IC4提供工作电源。5小时后定时结束，③脚输出高电平，VT3截止，切断了IC3与IC4的工作电源，广告灯与语言电路因失去控制电源而停止工作。方案二：NE555与CD4541作为主控制器广告灯控制器由NE555组成的光控及抗干扰电路、CD4541定时电路、继电器控制、电源电路等部分组成。电原理图如图1所示。NE555时基电路接成施密特触发器，对光敏电阻RC接收到的信号进行整形和功率放大以后，驱动后续电路。当白天有光照时，其第③脚输出低电平，夜晚无光照时输出高电平。CD4541是一块具有振荡计数、定时功能的IC，在电路中作为定时控制，各脚功能如表1所示。CD4541工作时，第①脚接振荡电阻，第②脚接振荡电容，第③脚接保护电阻，第⑧脚为输出脚，第⑨脚可选择第⑧脚的输出状态，第⑩脚接低电平为单定时模式，接高电平为循环定时模式，第12、13脚可设定时间或设定输出频率，CD4541分频或计数次数如表2所示。220V交流市电经R9、C6阻容降压．D2～D5整流，C5滤波，WD2稳压，给继电器提供24V的吸合电压。此电压通过R8和WD1稳压，C4滤波，给IC1和IC2提供9.1V的工作电压。白天，光敏电阻RG阻值很小，通过RG和WR1分压，NE555第⑥脚电压大于2/3Vcc，使第③脚输出为低电平，三极管BG1截止。CD4541第⑥脚复位端为高电平，其内部计数器清零复位，第⑧脚输出端为低电平，BG2截止，继电器常开触电断开，其受控电路不工作。当夜幕降临的时候，RG阻值逐渐增大，NE555第②脚电位逐渐降低，当小于1／3Vcc时，NE555第③脚输出端信号翻转为高电平。BG1基极电位升高而导通，给CD4541第⑥脚提供一个由高电平变为低电平的脉冲负跳变沿，使内部电路开始计数，输出端第⑧脚输出高电平。BG2导通，继电器K1得电，常开触点闭合，受控电路工作。WR2和C3为CD4541外接振荡电阻和振荡电容，当经t=32768×2.3RC≈24871秒时间后，输出端第⑧脚变为低电平。VT2截止，K1的常开触点失电而断开，受控电路停止工作。通过微调WR2，可改变定时时长。此电路对于外界干扰引起的白天瞬间变暗不会导致继电器误动作，因为NE555第②、⑥脚所接R1和C1组成延时抗干扰电路，当RG阻值瞬间增大时，由于电容C1两端电压不能突变，从而保持第⑥脚电位基本不变，第③脚输出仍为低电平。但当RG阻值长时间较大时，C1充电完成后，NE555第⑥脚电压降低，第③脚输出高电平，从而导致继电器动作。方案三：采用LED点阵与ATmega8作为主驱动器数控广告灯扫描器有以下主要特...
