【施工组织方案】国家大剧院施工组织设计VIP免费

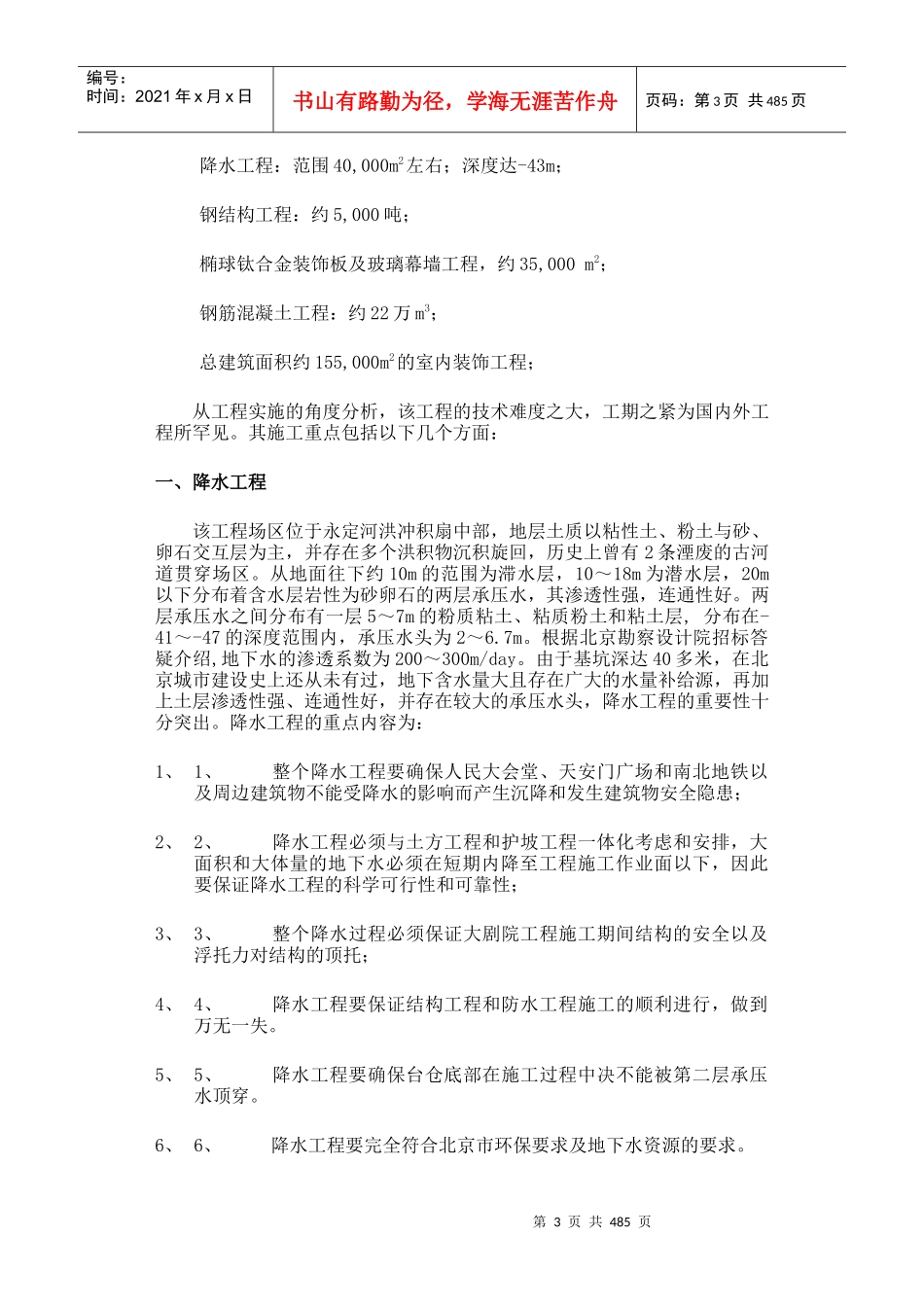

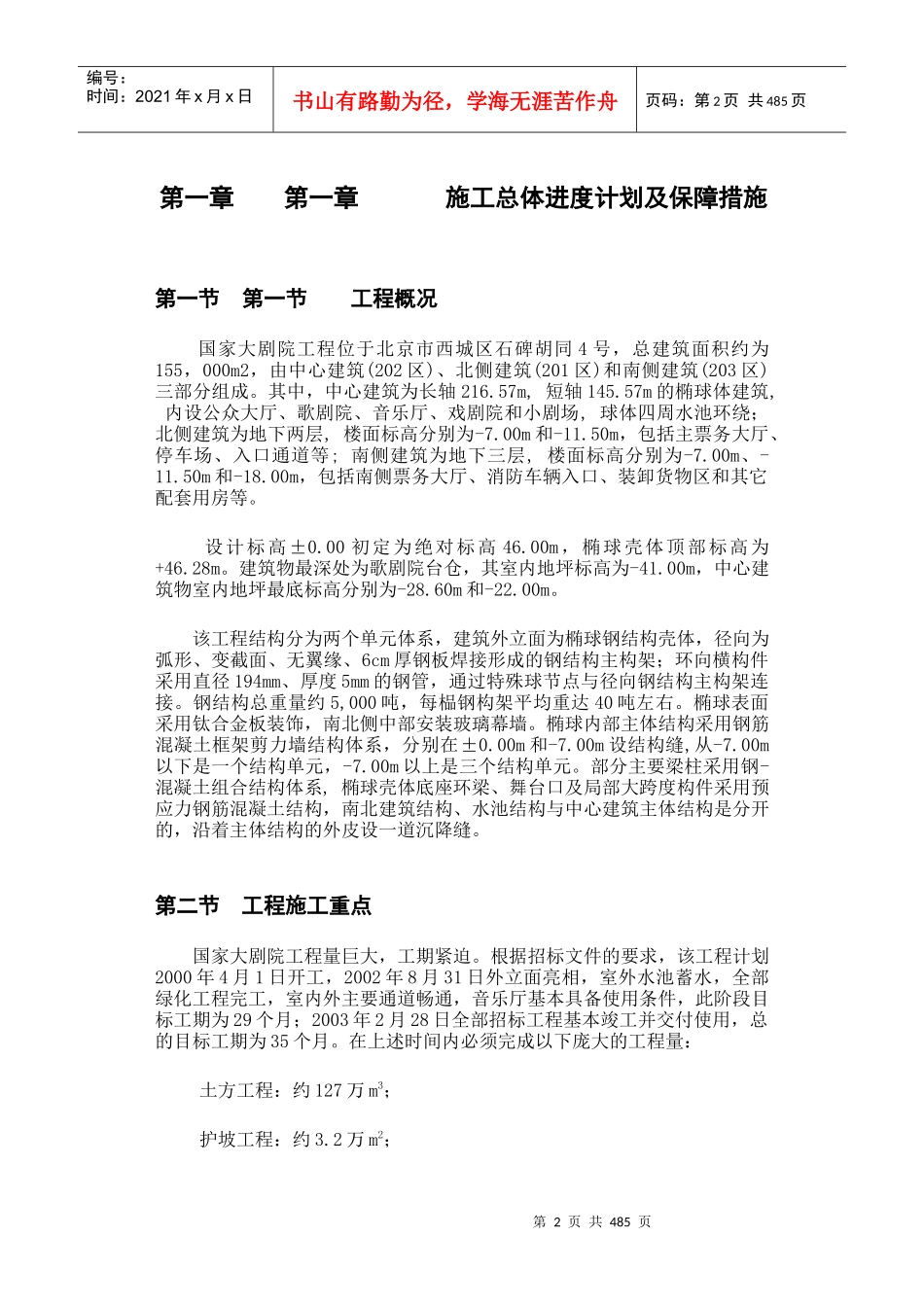

第1页共485页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共485页施工组织方案编制：审核：批准：编制日期：年月日审批日期：年月日第2页共485页第1页共485页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共485页第一章第一章施工总体进度计划及保障措施第一节第一节工程概况国家大剧院工程位于北京市西城区石碑胡同4号，总建筑面积约为155，000m2，由中心建筑(202区)、北侧建筑(201区)和南侧建筑(203区)三部分组成。其中，中心建筑为长轴216.57m,短轴145.57m的椭球体建筑,内设公众大厅、歌剧院、音乐厅、戏剧院和小剧场,球体四周水池环绕；北侧建筑为地下两层,楼面标高分别为-7.00m和-11.50m，包括主票务大厅、停车场、入口通道等;南侧建筑为地下三层,楼面标高分别为-7.00m、-11.50m和-18.00m，包括南侧票务大厅、消防车辆入口、装卸货物区和其它配套用房等。设计标高±0.00初定为绝对标高46.00m，椭球壳体顶部标高为+46.28m。建筑物最深处为歌剧院台仓，其室内地坪标高为-41.00m，中心建筑物室内地坪最底标高分别为-28.60m和-22.00m。该工程结构分为两个单元体系，建筑外立面为椭球钢结构壳体，径向为弧形、变截面、无翼缘、6cm厚钢板焊接形成的钢结构主构架；环向横构件采用直径194mm、厚度5mm的钢管，通过特殊球节点与径向钢结构主构架连接。钢结构总重量约5,000吨，每榀钢构架平均重达40吨左右。椭球表面采用钛合金板装饰，南北侧中部安装玻璃幕墙。椭球内部主体结构采用钢筋混凝土框架剪力墙结构体系，分别在±0.00m和-7.00m设结构缝,从-7.00m以下是一个结构单元，-7.00m以上是三个结构单元。部分主要梁柱采用钢-混凝土组合结构体系,椭球壳体底座环梁、舞台口及局部大跨度构件采用预应力钢筋混凝土结构，南北建筑结构、水池结构与中心建筑主体结构是分开的，沿着主体结构的外皮设一道沉降缝。第二节工程施工重点国家大剧院工程量巨大，工期紧迫。根据招标文件的要求，该工程计划2000年4月1日开工，2002年8月31日外立面亮相，室外水池蓄水，全部绿化工程完工，室内外主要通道畅通，音乐厅基本具备使用条件，此阶段目标工期为29个月；2003年2月28日全部招标工程基本竣工并交付使用，总的目标工期为35个月。在上述时间内必须完成以下庞大的工程量：土方工程：约127万m3；护坡工程：约3.2万m2；第3页共485页第2页共485页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共485页降水工程：范围40,000m2左右；深度达-43m；钢结构工程：约5,000吨；椭球钛合金装饰板及玻璃幕墙工程，约35,000m2；钢筋混凝土工程：约22万m3；总建筑面积约155,000m2的室内装饰工程；从工程实施的角度分析，该工程的技术难度之大，工期之紧为国内外工程所罕见。其施工重点包括以下几个方面：一、降水工程该工程场区位于永定河洪冲积扇中部，地层土质以粘性土、粉土与砂、卵石交互层为主，并存在多个洪积物沉积旋回，历史上曾有2条湮废的古河道贯穿场区。从地面往下约10m的范围为滞水层，10～18m为潜水层，20m以下分布着含水层岩性为砂卵石的两层承压水，其渗透性强，连通性好。两层承压水之间分布有一层5～7m的粉质粘土、粘质粉土和粘土层,分布在-41～-47的深度范围内，承压水头为2～6.7m。根据北京勘察设计院招标答疑介绍,地下水的渗透系数为200～300m/day。由于基坑深达40多米，在北京城市建设史上还从未有过，地下含水量大且存在广大的水量补给源，再加上土层渗透性强、连通性好，并存在较大的承压水头，降水工程的重要性十分突出。降水工程的重点内容为：1、1、整个降水工程要确保人民大会堂、天安门广场和南北地铁以及周边建筑物不能受降水的影响而产生沉降和发生建筑物安全隐患；2、2、降水工程必须与土方工程和护坡工程一体化考虑和安排，大面积和大体量的地下水必须在短期内降至工程施工作业面以下，因此要保证降水工程的科学可行性和可靠性；3、3、整个降水过程必须保证大剧院工程施工期间结构的安全以及浮托力对结构的顶托；4、4、降水工程要保证结构工程和防水工程施工的顺利进行，做到万无一失。5、5、降水工程要确保台仓...
