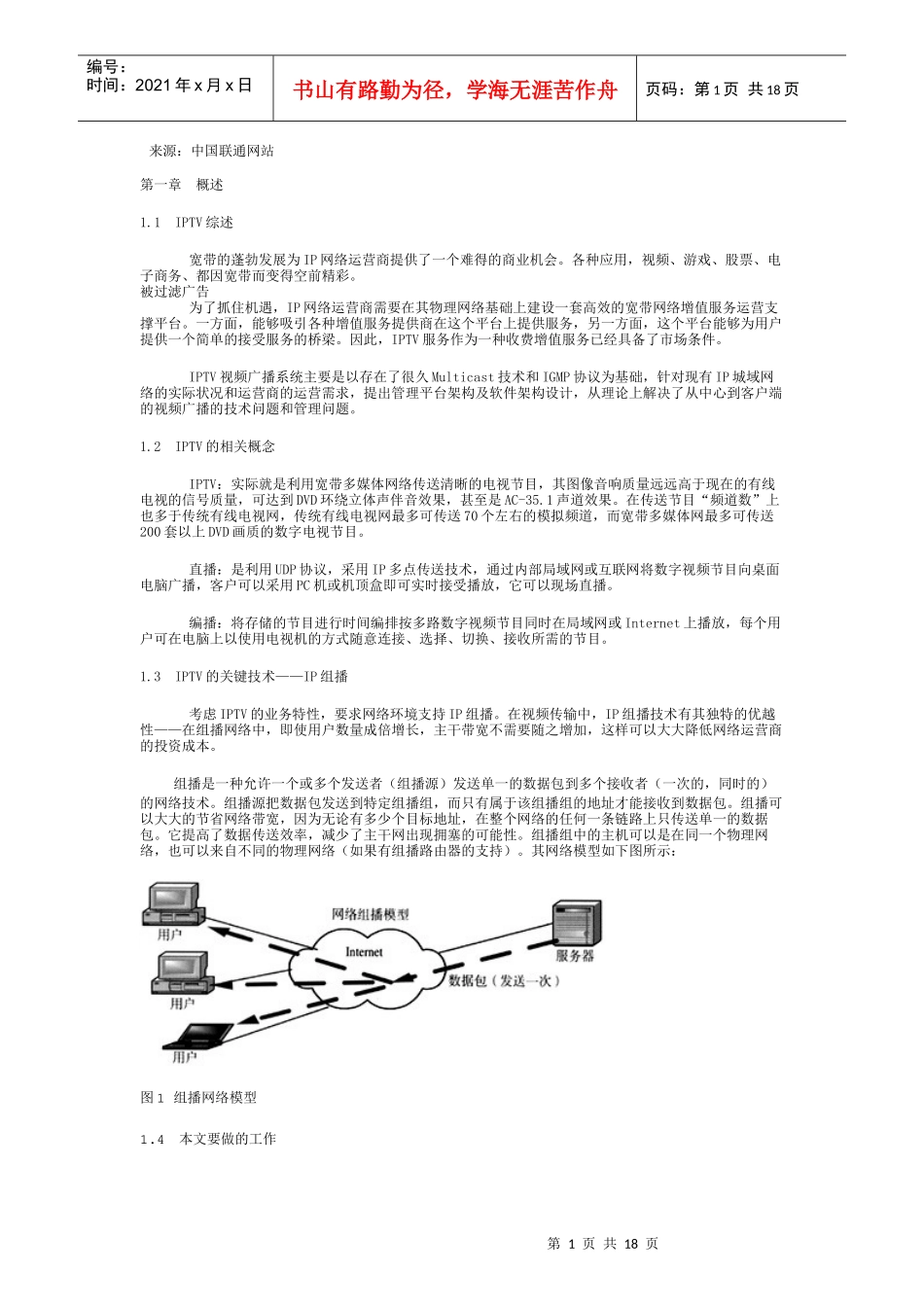

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页来源：中国联通网站第一章概述1.1IPTV综述宽带的蓬勃发展为IP网络运营商提供了一个难得的商业机会。各种应用，视频、游戏、股票、电子商务、都因宽带而变得空前精彩。被过滤广告为了抓住机遇，IP网络运营商需要在其物理网络基础上建设一套高效的宽带网络增值服务运营支撑平台。一方面，能够吸引各种增值服务提供商在这个平台上提供服务，另一方面，这个平台能够为用户提供一个简单的接受服务的桥梁。因此，IPTV服务作为一种收费增值服务已经具备了市场条件。IPTV视频广播系统主要是以存在了很久Multicast技术和IGMP协议为基础，针对现有IP城域网络的实际状况和运营商的运营需求，提出管理平台架构及软件架构设计，从理论上解决了从中心到客户端的视频广播的技术问题和管理问题。1.2IPTV的相关概念IPTV：实际就是利用宽带多媒体网络传送清晰的电视节目，其图像音响质量远远高于现在的有线电视的信号质量，可达到DVD环绕立体声伴音效果，甚至是AC-35.1声道效果。在传送节目“频道数”上也多于传统有线电视网，传统有线电视网最多可传送70个左右的模拟频道，而宽带多媒体网最多可传送200套以上DVD画质的数字电视节目。直播：是利用UDP协议，采用IP多点传送技术，通过内部局域网或互联网将数字视频节目向桌面电脑广播，客户可以采用PC机或机顶盒即可实时接受播放，它可以现场直播。编播：将存储的节目进行时间编排按多路数字视频节目同时在局域网或Internet上播放，每个用户可在电脑上以使用电视机的方式随意连接、选择、切换、接收所需的节目。1.3IPTV的关键技术——IP组播考虑IPTV的业务特性，要求网络环境支持IP组播。在视频传输中，IP组播技术有其独特的优越性——在组播网络中，即使用户数量成倍增长，主干带宽不需要随之增加，这样可以大大降低网络运营商的投资成本。组播是一种允许一个或多个发送者（组播源）发送单一的数据包到多个接收者（一次的，同时的）的网络技术。组播源把数据包发送到特定组播组，而只有属于该组播组的地址才能接收到数据包。组播可以大大的节省网络带宽，因为无论有多少个目标地址，在整个网络的任何一条链路上只传送单一的数据包。它提高了数据传送效率，减少了主干网出现拥塞的可能性。组播组中的主机可以是在同一个物理网络，也可以来自不同的物理网络（如果有组播路由器的支持）。其网络模型如下图所示：图1组播网络模型1.4本文要做的工作第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页1、方案选型针对省级电信的网络实际状况，传送视频节目分多播Multicast和单播Unicast两种方式，提出多播作IPTV更符合现有网络接入带宽够而骨干带宽不足的现状，多播可以大幅度降低骨干带宽，而又使每个终端都收到高质量的视频节目。根据电信运营商以省级管理为核心的特点提出管理平台的设计以省级电信运营商为目标，因为地市级电信运营商没有完全的运营权利，所以放弃地市级的方案。根据多播对省级骨干的影响，提出了省级单中心式IPTV的方案和省级分布式IPTV方案，这两种方案在实际应用中都有可能用到，所以本文提出了这两种方案的设计。2、协议及其理论综述根据IPTV的业务特性，选择IP组播技术作为构建IPTV服务的基础。论述IP播技术、UDP协议的构成及相关技术，介绍加密技术、密钥技术、认证的工作原理。3、IPTV的系统构建论述IPTV服务的构成极其工作原理。4、IPTV系统构建及IPTV管理系统软件架构设计论述IPTV系统设计思路以及IPTV管理系统的软件架构设计第二章IPTV系统的组成2.1IPTV系统的构成及工作原理IPTV是利用UDP协议，采用IP多播技术，通过局域网或互联网将数字视频节目向用户广播，用户通过PC机配合媒体播放软件或IP机顶盒即可实时接受播放，它可以实现现场直播。（见图2）第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页图2IPTV网络构成IPTV系统主要由IPTV服务器、IPTV管理系统、传输网络以及IPTV客户端四部分组成。IPTV服务器是在网络进行视频信号广播的专用...
