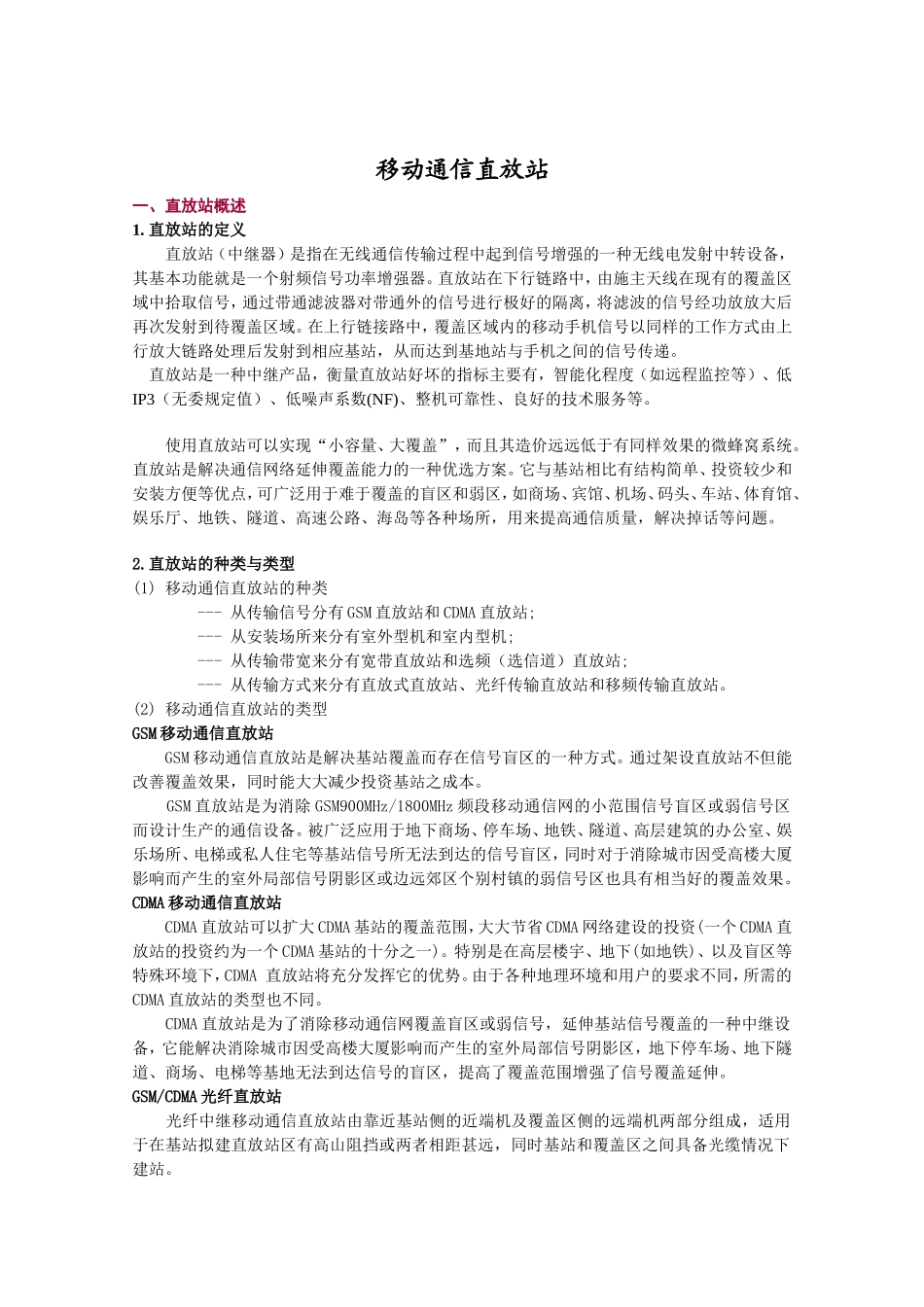

移动通信直放站一、直放站概述1.直放站的定义直放站（中继器）是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备，其基本功能就是一个射频信号功率增强器。直放站在下行链路中，由施主天线在现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。在上行链接路中，覆盖区域内的移动手机信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机之间的信号传递。直放站是一种中继产品，衡量直放站好坏的指标主要有，智能化程度（如远程监控等）、低IP3（无委规定值）、低噪声系数(NF)、整机可靠性、良好的技术服务等。使用直放站可以实现“小容量、大覆盖”，而且其造价远远低于有同样效果的微蜂窝系统。直放站是解决通信网络延伸覆盖能力的一种优选方案。它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，用来提高通信质量，解决掉话等问题。2.直放站的种类与类型(1)移动通信直放站的种类---从传输信号分有GSM直放站和CDMA直放站;---从安装场所来分有室外型机和室内型机;---从传输带宽来分有宽带直放站和选频（选信道）直放站;---从传输方式来分有直放式直放站、光纤传输直放站和移频传输直放站。(2)移动通信直放站的类型GSM移动通信直放站GSM移动通信直放站是解决基站覆盖而存在信号盲区的一种方式。通过架设直放站不但能改善覆盖效果，同时能大大减少投资基站之成本。GSM直放站是为消除GSM900MHz/1800MHz频段移动通信网的小范围信号盲区或弱信号区而设计生产的通信设备。被广泛应用于地下商场、停车场、地铁、隧道、高层建筑的办公室、娱乐场所、电梯或私人住宅等基站信号所无法到达的信号盲区，同时对于消除城市因受高楼大厦影响而产生的室外局部信号阴影区或边远郊区个别村镇的弱信号区也具有相当好的覆盖效果。CDMA移动通信直放站CDMA直放站可以扩大CDMA基站的覆盖范围，大大节省CDMA网络建设的投资(一个CDMA直放站的投资约为一个CDMA基站的十分之一)。特别是在高层楼宇、地下(如地铁)、以及盲区等特殊环境下，CDMA直放站将充分发挥它的优势。由于各种地理环境和用户的要求不同，所需的CDMA直放站的类型也不同。CDMA直放站是为了消除移动通信网覆盖盲区或弱信号，延伸基站信号覆盖的一种中继设备，它能解决消除城市因受高楼大厦影响而产生的室外局部信号阴影区，地下停车场、地下隧道、商场、电梯等基地无法到达信号的盲区，提高了覆盖范围增强了信号覆盖延伸。GSM/CDMA光纤直放站光纤中继移动通信直放站由靠近基站侧的近端机及覆盖区侧的远端机两部分组成，适用于在基站拟建直放站区有高山阻挡或两者相距甚远，同时基站和覆盖区之间具备光缆情况下建站。光纤直放站兼备宽带、选带、选频等功能。传输距离可达20Km，由于空间隔离度好，不产生同频干扰，重发方向可采用全向天线覆盖，以提高覆盖效果。应用波分复用事分光、分路技术、光纤直放机还可组成其它使用系统。3.移动通信直放站的构成移动通信直放站的构成因种类而异。(1)直放式直放机下行从基站接收信号，经放大后向用户方向覆盖；上行从用户接收信号，经放大后发送给基站。为了限带，加有带通滤波器。(2)选频式直放站为了选频，将上、下行频率下变频为中频，进行选频限带处理后，再上变频恢复上、下行频率。(3)光纤传输直放站将收到的信号，经光电变换变成光信号，传输后又经电光变换恢复电信号再发出。(4)移频传输直放站将收到的频率上变频为微波，传输后再下变频为原先收到的频率，放大后发送出去。(5)室内直放站室内直放站是一种简易型的设备，其要求与室外型机是不一样的。4.直放站的应用（1）直放站的应用原则根据直放站系列产品的特点和移动通信网络的需求，不同的地理环境及应用场合，系统的解决方案是不同的，这需要认真分析，区别对待。对于无线直放站来说，信号的隔离显得尤为重要。无线直放站是从空间接收信号，势必要求空间信号尽可能纯净；而在基站较为密集区域，分离...
