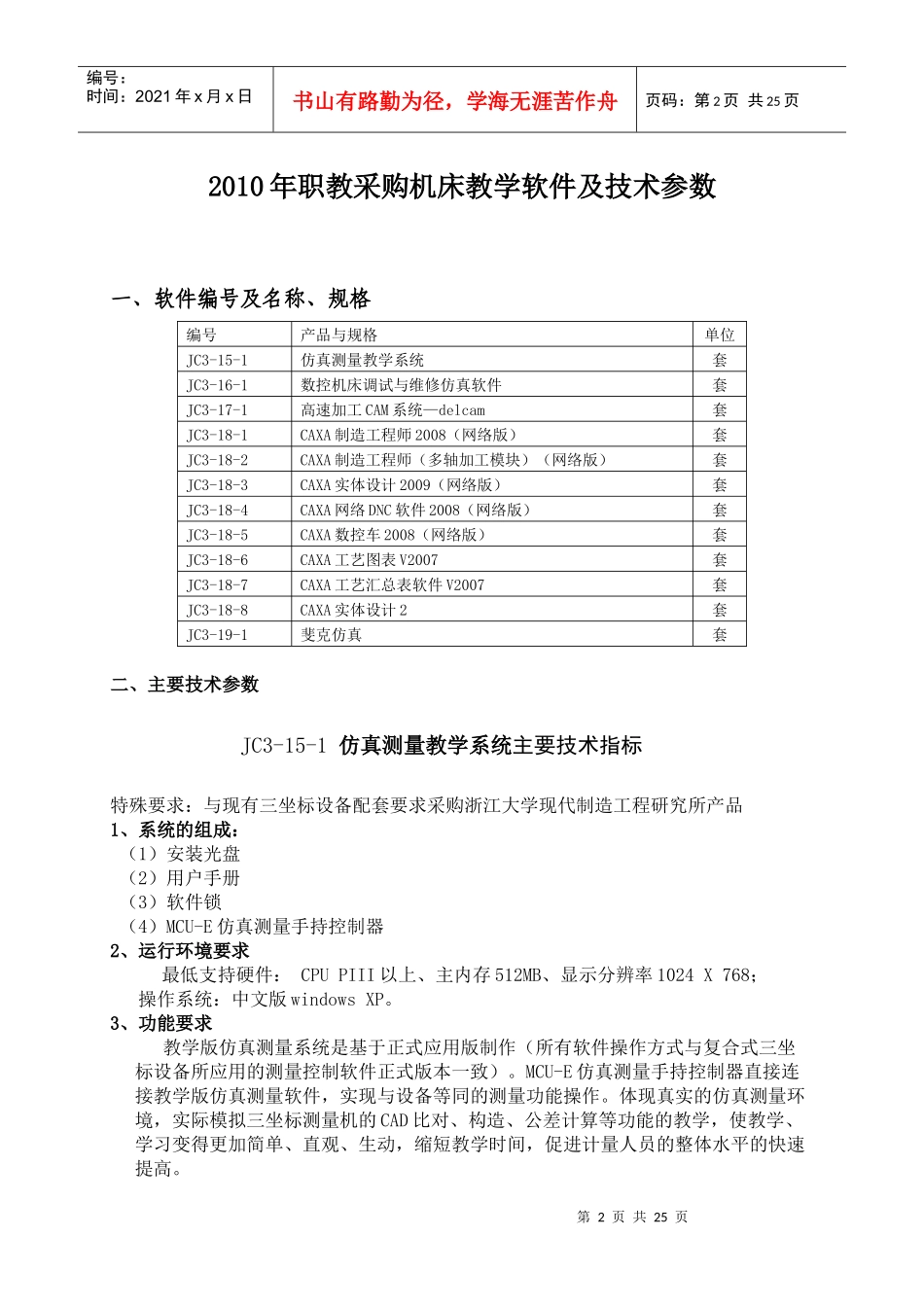

第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页2010年职教采购机床教学软件及技术参数一、软件编号及名称、规格编号产品与规格单位JC3-15-1仿真测量教学系统套JC3-16-1数控机床调试与维修仿真软件套JC3-17-1高速加工CAM系统—delcam套JC3-18-1CAXA制造工程师2008（网络版）套JC3-18-2CAXA制造工程师（多轴加工模块）（网络版）套JC3-18-3CAXA实体设计2009（网络版）套JC3-18-4CAXA网络DNC软件2008（网络版）套JC3-18-5CAXA数控车2008（网络版）套JC3-18-6CAXA工艺图表V2007套JC3-18-7CAXA工艺汇总表软件V2007套JC3-18-8CAXA实体设计2套JC3-19-1斐克仿真套二、主要技术参数JC3-15-1仿真测量教学系统主要技术指标特殊要求：与现有三坐标设备配套要求采购浙江大学现代制造工程研究所产品1、系统的组成：（1）安装光盘（2）用户手册（3）软件锁（4）MCU-E仿真测量手持控制器2、运行环境要求最低支持硬件：CPUPIII以上、主内存512MB、显示分辨率1024X768；操作系统：中文版windowsXP。3、功能要求教学版仿真测量系统是基于正式应用版制作（所有软件操作方式与复合式三坐标设备所应用的测量控制软件正式版本一致）。MCU-E仿真测量手持控制器直接连接教学版仿真测量软件，实现与设备等同的测量功能操作。体现真实的仿真测量环境，实际模拟三坐标测量机的CAD比对、构造、公差计算等功能的教学，使教学、学习变得更加简单、直观、生动，缩短教学时间，促进计量人员的整体水平的快速提高。第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页4、MCU-E仿真测量手持控制器功能特点MCU-E仿真测量手持控制器是基于windows操作系统的人体学输入设备协议开发的一款手持式控制器，该控制器可以实现软件中的各项功能操作，控制器具有控制灵敏度高，操作方便的特点。5、MCU-E仿真测量手持控制器功能件（1）电源指示灯：将手持控制器的USB通讯线插上电脑USB接口后电源指示灯点亮；（2）USB指示灯：USB通讯线插上电脑约3秒钟后，USB指示灯以一定的频率闪烁；（3）使能按键：用三维控制杆进行移动机器时，要同时按住这两个按键的任一个按键；(4）X轴锁轴按键：按一次该键可以锁住X轴，再按一次该键可以解锁X轴；(5)Y轴锁轴按键：按一次该键可以锁住Y轴，再按一次该键可以解锁Y轴；(6)Z轴锁轴按键：按一次该键可以锁住Z轴，再按一次该键可以解锁Z轴；(7)备用按键：保留按键，软件升级后作其它备用；(8)删除点按键：配合采点使用，连按两次该按键可以删除采集到的当前点；(9)采点按键：当切换到测量界面时，按一次该按键就会记录下当前位置并生成一个点元素；(10)插入空走点按键：在规划测量路径时，按一次该按键可在当前位置插入一个空走点；(11)点构造确认按键：当测量到的点达到满足构造元素需要的点数后，按一次该键就确定了该元素的形。6、市场占有率职业学校用户5家以上，提供合同复印件。7、技术服务能在2小时内对用户反应的问题响应，安排技术人员分析用户所反应的问题并在4小时内到达用户现场提供服务。8、保修服务产品至验收合格之日起（非人为损坏和非人为操作不当引起的产品出现问题）保修一年。第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页JC3-16-1数控机床调试与维修仿真软件（斯沃）主要技术指标特殊要求：斯沃软件一、软件总体技术要求：1．软件需要拥有先进的计算机仿真技术，能够对数控机床电气的装配、调试、排故等过程进行模拟，学员可以反复在电脑前身临其境的进行操作练习。2．能够满足以下专业职业培训："数控技术"专业；"机电一体化"专业；"数控设备应用与维护"专业；"数控机床装调维修工"专业。3．具备数控加工仿真和数控维修调试仿真解决方案，为便于维护和个性化二次开发，软件需基于统一平台，统一服务器端，统一品牌。4．机床维修仿真软件需含有以下主要功能模块：数控机床模型模块，电气模第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页块、故障设置于诊断模块、网络管理系统、考...
