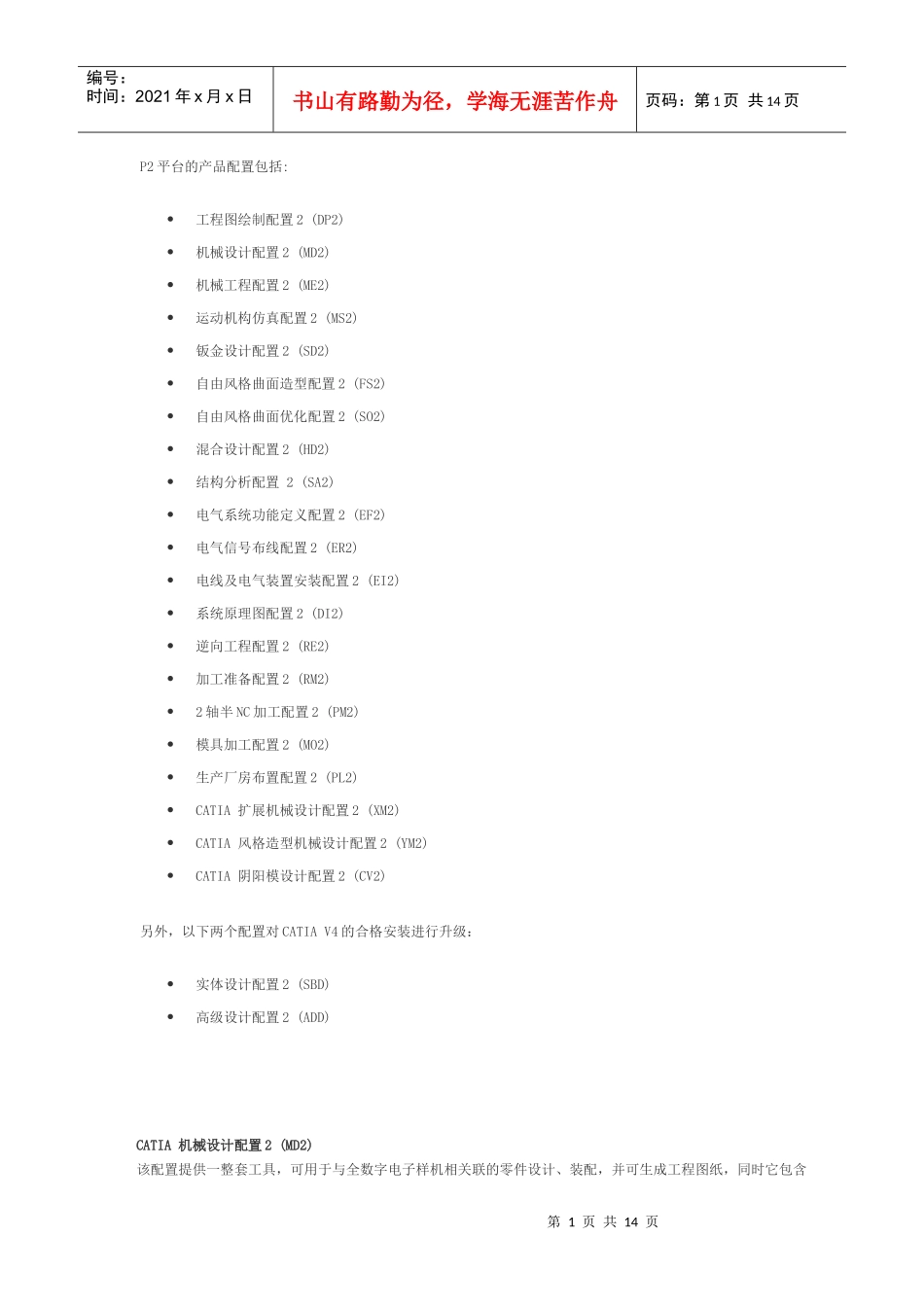

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页P2平台的产品配置包括:工程图绘制配置2(DP2)机械设计配置2(MD2)机械工程配置2(ME2)运动机构仿真配置2(MS2)钣金设计配置2(SD2)自由风格曲面造型配置2(FS2)自由风格曲面优化配置2(SO2)混合设计配置2(HD2)结构分析配置2(SA2)电气系统功能定义配置2(EF2)电气信号布线配置2(ER2)电线及电气装置安装配置2(EI2)系统原理图配置2(DI2)逆向工程配置2(RE2)加工准备配置2(RM2)2轴半NC加工配置2(PM2)模具加工配置2(MO2)生产厂房布置配置2(PL2)CATIA扩展机械设计配置2(XM2)CATIA风格造型机械设计配置2(YM2)CATIA阴阳模设计配置2(CV2)另外，以下两个配置对CATIAV4的合格安装进行升级：实体设计配置2(SBD)高级设计配置2(ADD)CATIA机械设计配置2(MD2)该配置提供一整套工具，可用于与全数字电子样机相关联的零件设计、装配，并可生成工程图纸，同时它包含第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页集成的实时渲染功能。作为CATIAP2应用平台的配置之一，它提供了高级的面向3D的设计特征。例如漫游导航器和高级的结构树显示和操作。由于可与其它CATIAV5产品兼容，并提供有与CATIAV4兼容的集成工具，以及常见的工业标准数据接口，用户可从此高效解决方案中获益；该配置的这些优点使得它成了V4用户的当然选择。用户可通过增加外形设计功能来进行方便和无缝的升级，因此可以使用混合建模方法进行更为复杂零件的设计。该配置包括的产品:创成式工程绘图产品2交互式工程绘图1装配设计2零件设计2知识工程专家1CATIA-创成式曲面设计(GS1)实时渲染1对象管理2V4集成2CADAM接口1IGES接口1CATIA工程图绘制配置2(DP2)该配置提供了绘制工程图所必需的一整套工具，其工程图可以从3D零件生成，也可以直接使用纯2D绘图方式进行绘制。作为CATIAP2应用平台的配置，它提供了与CATIAV4兼容的集成工具，以及支持常用工业标准的数据接口，包括CADAM图纸数据格式接口。该配置包括的产品:创成式工程绘图2交互式工程绘图1对象管理2V4集成2CADAM接口1CATIA扩展机械设计配置2(XM2)XM2配置是一个3D产品设计包，适合生产工业机械、日用消费品以及其它类型产品的中小企业，它包括零件设计和装配设计特征和相关联的工程图生成功能。另外，所有快速生成2D工程图所需的2D绘图特征也包括在内。作为CATIAP2应用平台的配置，它提供了高级的面向3D设计的特征。例如零部件的自由度的图形化分析，可使用户快速了解零件的约束，此外，高级的用户自定义特征可用来捕捉设计意图，并轻松地应用最佳经验。针对工业界需求，此配置还包括了钣金件设计以及线架和曲面造型功能。由于可与其它CATIAV5产品兼容，并提供与CATIAV4兼容的集成工具，以及常见的工业标准数据接口，用户可从此高效解决方案中获益；该配置的这些优点使得它成了V4用户的当然选择。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页该配置包括的产品:创成式工程绘图2创成式曲面设计1焊接设计1交互式工程绘图1实时渲染1装配设计2STEP核心接口1零件设计2IGES接口1钣金设计2知识工程专家1对象管理2V4集成2CADAM接口1CATIA格造型机械设计配置2M2)该配置非常适合消费类产品的设计。YM2是一个3D产品组合套件，它包括全部的零件和装配设计特征，也包括关联工程图绘制功能和高级曲面创成工具。此外，它提供了设计人员所需的所有的2D绘图功能。该配置包括形状和风格造型软件包的基本和全面的核心产品，使它非常适合消费类产品的产业需要。此外，因为具有IGES与STEP数据接口，可在V4/V5的混合环境下工作，使它可在扩展型企业中轻松实施协同设计。通过知识工程专家1提供的基本知识功能允许设计者输入和使用在规则数据库中的知识，来确保设计的质量和设计的一致性。使用者管理来自外部的零件数据时可以使用修补辅助工具1，该产品允许以V5建模标准检查导入几何的正确性，并改进分析对象的拓...
