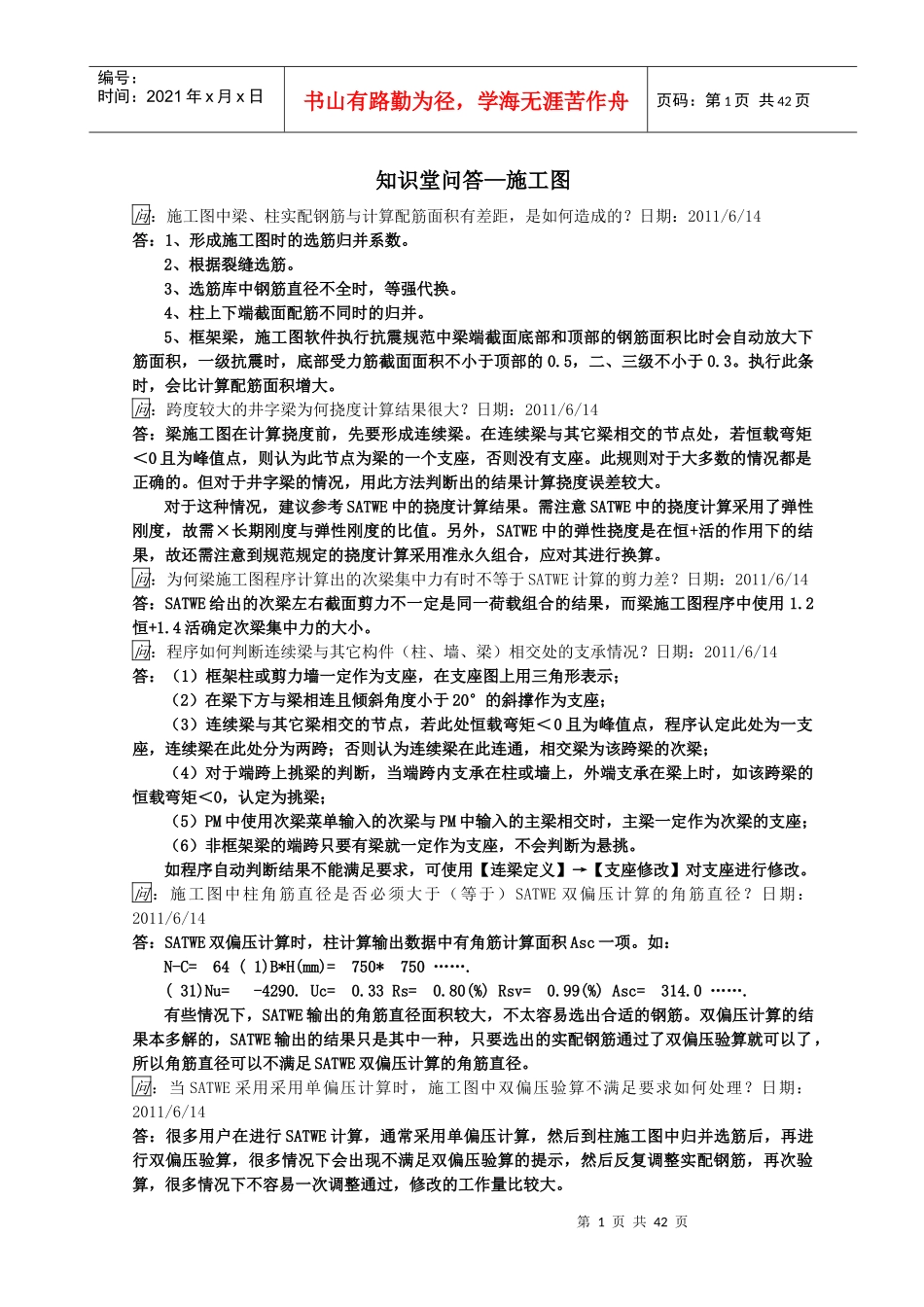

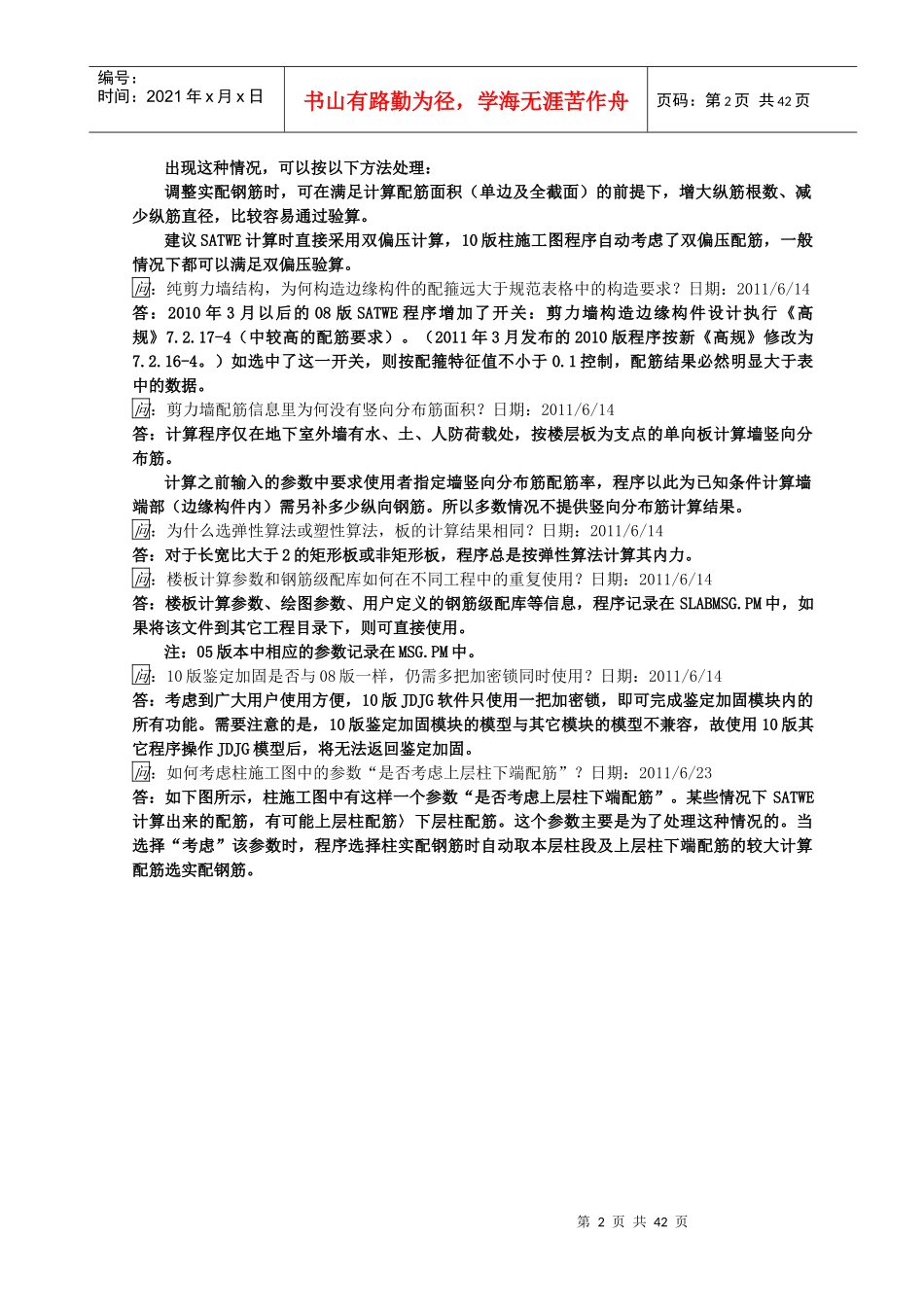

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页知识堂问答—施工图问：施工图中梁、柱实配钢筋与计算配筋面积有差距，是如何造成的？日期：2011/6/14答：1、形成施工图时的选筋归并系数。2、根据裂缝选筋。3、选筋库中钢筋直径不全时，等强代换。4、柱上下端截面配筋不同时的归并。5、框架梁，施工图软件执行抗震规范中梁端截面底部和顶部的钢筋面积比时会自动放大下筋面积，一级抗震时，底部受力筋截面面积不小于顶部的0.5，二、三级不小于0.3。执行此条时，会比计算配筋面积增大。问：跨度较大的井字梁为何挠度计算结果很大？日期：2011/6/14答：梁施工图在计算挠度前，先要形成连续梁。在连续梁与其它梁相交的节点处，若恒载弯矩＜0且为峰值点，则认为此节点为梁的一个支座，否则没有支座。此规则对于大多数的情况都是正确的。但对于井字梁的情况，用此方法判断出的结果计算挠度误差较大。对于这种情况，建议参考SATWE中的挠度计算结果。需注意SATWE中的挠度计算采用了弹性刚度，故需×长期刚度与弹性刚度的比值。另外，SATWE中的弹性挠度是在恒+活的作用下的结果，故还需注意到规范规定的挠度计算采用准永久组合，应对其进行换算。问：为何梁施工图程序计算出的次梁集中力有时不等于SATWE计算的剪力差？日期：2011/6/14答：SATWE给出的次梁左右截面剪力不一定是同一荷载组合的结果，而梁施工图程序中使用1.2恒+1.4活确定次梁集中力的大小。问：程序如何判断连续梁与其它构件（柱、墙、梁）相交处的支承情况？日期：2011/6/14答：（1）框架柱或剪力墙一定作为支座，在支座图上用三角形表示；（2）在梁下方与梁相连且倾斜角度小于20°的斜撑作为支座；（3）连续梁与其它梁相交的节点，若此处恒载弯矩＜0且为峰值点，程序认定此处为一支座，连续梁在此处分为两跨；否则认为连续梁在此连通，相交梁为该跨梁的次梁；（4）对于端跨上挑梁的判断，当端跨内支承在柱或墙上，外端支承在梁上时，如该跨梁的恒载弯矩＜0，认定为挑梁；（5）PM中使用次梁菜单输入的次梁与PM中输入的主梁相交时，主梁一定作为次梁的支座；（6）非框架梁的端跨只要有梁就一定作为支座，不会判断为悬挑。如程序自动判断结果不能满足要求，可使用【连梁定义】→【支座修改】对支座进行修改。问：施工图中柱角筋直径是否必须大于（等于）SATWE双偏压计算的角筋直径？日期：2011/6/14答：SATWE双偏压计算时，柱计算输出数据中有角筋计算面积Asc一项。如：N-C=64(1)B*H(mm)=750*750…….(31)Nu=-4290.Uc=0.33Rs=0.80(%)Rsv=0.99(%)Asc=314.0…….有些情况下，SATWE输出的角筋直径面积较大，不太容易选出合适的钢筋。双偏压计算的结果本多解的，SATWE输出的结果只是其中一种，只要选出的实配钢筋通过了双偏压验算就可以了，所以角筋直径可以不满足SATWE双偏压计算的角筋直径。问：当SATWE采用采用单偏压计算时，施工图中双偏压验算不满足要求如何处理？日期：2011/6/14答：很多用户在进行SATWE计算，通常采用单偏压计算，然后到柱施工图中归并选筋后，再进行双偏压验算，很多情况下会出现不满足双偏压验算的提示，然后反复调整实配钢筋，再次验算，很多情况下不容易一次调整通过，修改的工作量比较大。第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页出现这种情况，可以按以下方法处理：调整实配钢筋时，可在满足计算配筋面积（单边及全截面）的前提下，增大纵筋根数、减少纵筋直径，比较容易通过验算。建议SATWE计算时直接采用双偏压计算，10版柱施工图程序自动考虑了双偏压配筋，一般情况下都可以满足双偏压验算。问：纯剪力墙结构，为何构造边缘构件的配箍远大于规范表格中的构造要求？日期：2011/6/14答：2010年3月以后的08版SATWE程序增加了开关：剪力墙构造边缘构件设计执行《高规》7.2.17-4（中较高的配筋要求）。（2011年3月发布的2010版程序按新《高规》修改为7.2.16-4。）如选中了这一开关，则按配箍特征值不小于0.1控制，配筋结果必然明显大于表中的数据。问：剪力墙配筋信息里为何没有竖向分布筋面积？日期：20...
