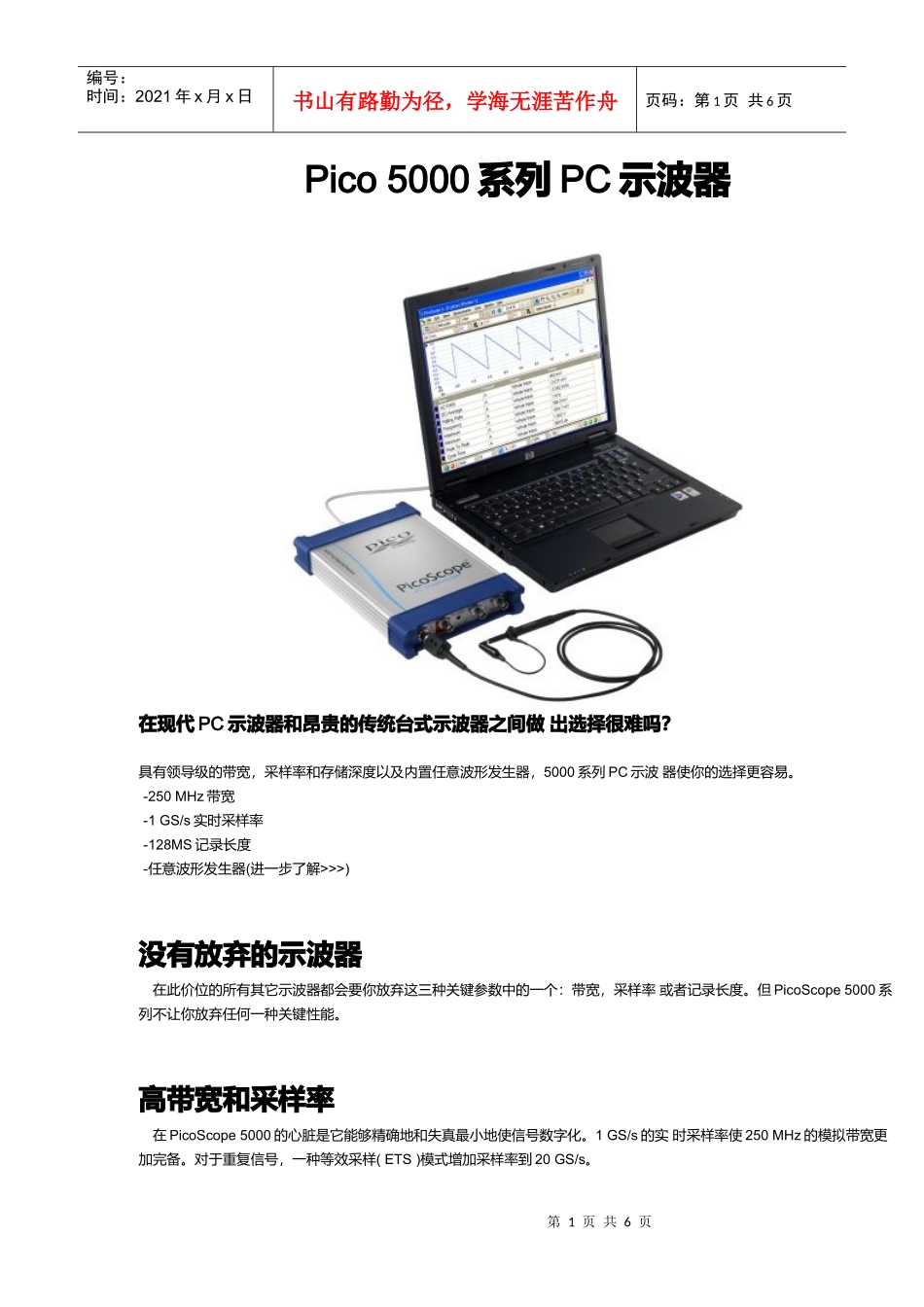

第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页Pico5000系列PC示波器在现代PC示波器和昂贵的传统台式示波器之间做出选择很难吗?具有领导级的带宽,采样率和存储深度以及内置任意波形发生器,5000系列PC示波器使你的选择更容易。-250MHz带宽-1GS/s实时采样率-128MS记录长度-任意波形发生器(进一步了解>>>)没有放弃的示波器在此价位的所有其它示波器都会要你放弃这三种关键参数中的一个:带宽,采样率或者记录长度。但PicoScope5000系列不让你放弃任何一种关键性能。高带宽和采样率在PicoScope5000的心脏是它能够精确地和失真最小地使信号数字化。1GS/s的实时采样率使250MHz的模拟带宽更加完备。对于重复信号,一种等效采样(ETS)模式增加采样率到20GS/s。第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页超大容量缓存现在大多数数字示波器都有高采样率,但是它们中的很多只有微小的缓冲存储器,这意味着你只能在少量时基上使用最大的采样率。5204示波器的巨大128MS(128,000,000)记录长度确保复杂的波形在全部采样率下都能被捕捉到。进一步了解存储深度的优点>>>PicoScope示波器软件PicoScope5000示波器提供PicoScope6示波器软件,它让你的PicoScope示波器成为示波器,频谱分析仪和万用表。PicoScope6同上代软件一样容易使用,并且生成相同效率的屏幕空间应用,但是现在有更多的响应和更现代的用户界面。软件的新功能包括可牵引的轴线,改良的放大工具和波形回放工具,它能够自动记录至少32个波形。好东西放入一个小包中PicoScope5000PC示波器占用你宝贵的桌面空间非常少。创新的防滑外套设计使PicoScope5000示波器能够水平使用也能垂直使用-特别是你的桌面空间有限时。与传统的台式示波器不同,PicoScope5000PC示波器轻量和小巧完全能够放入你的笔记本电脑包,但是对于额外的保护你可以用所配的结实存放包。除了紧凑的设计,存放包能够安全地存放和保护你的示波器,测试线,探头和电源器-还有足够的地方放用户手册和软件CD。PicoScope5000PC示波器包括做测试所必需的所有东西。PicoScope5000PCO提供的存放包中包含USB线,两根250MHzx1/x10示波器探头,示波器软件和通用电源适配器,让你在世界的任何地方使用。满足你全部需要的示波器带有领先水平的带宽,采样率和存储器深度,和一大串先进的高端特点,PicoScope5000PC示波器带给你所需要的功能和性能。PicoScope5000系列示波器容易使用和高性价比是传统台式示波器的最佳替代品。PicoScope5204是PC示波器设计的先锋,同时对于有预算的项目,PicoScope5203具有5204的全部性能,但是存储器减小为32MS。示波器-垂直型号PicoScope5203PicoScope5204带宽(在探头尖)250MHz上升时间(计算值)1.4ns输入通道数2通道垂直分辨率8位第3页共6页第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页示波器-垂直12位DC精度±3%输入特性1MΩ并联15pF输入类型单端,BNC接头输入耦合软件可选AC/DC输入范围(满量程)±100mVto±20V分为8个量程过载保护±100V(DC+AC峰值)示波器-水平最大采样率(单触发)一个通道在用两个通道在用1GS/s500MS/s最大采样()20GS/s最大采样率()1MS/s(在示波器内记录长度极限为20MS。使用附带的API时,记录长度无限。一个通道在用两个通道在用32MS/通道16MS/通道128MS/通道64MS/通道缓存大小(在流动模式下)每通道2M采样点达到10000个波形时基范围5ns/divto200s/div时基精度50ppm触发触发模式正常,自动,重复,单个,等效,快速基本触发上升/下降沿触发脉冲宽度,丢失,开窗,延迟,逻辑,边沿带磁滞外部触发触发门限分辨率输入特性可变,可达±20V12mV典型BNC,1MΩ第4页共6页第3页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共6页触发带宽过载保护150MHz±100V频谱分析仪频率范围DCto250MHzbin最大数1,048,576分辨率8bits显示模式幅值、平均值、峰值保持窗型矩形、高斯、三角形、布莱克曼、布莱克曼-哈里斯、汉明、汉恩、平顶任意波形缓冲器10to8192个样本标准波形正弦,方形,...
