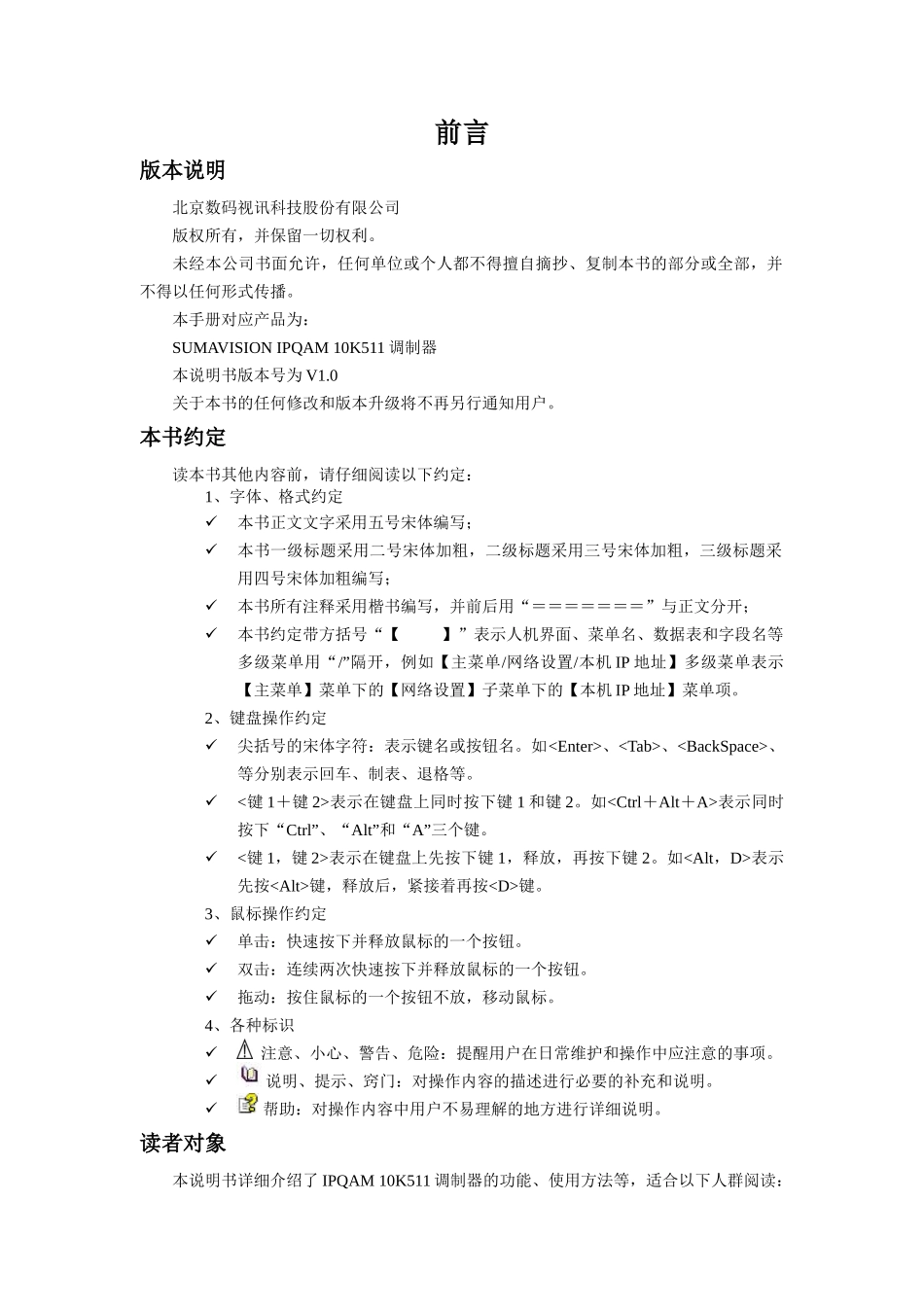

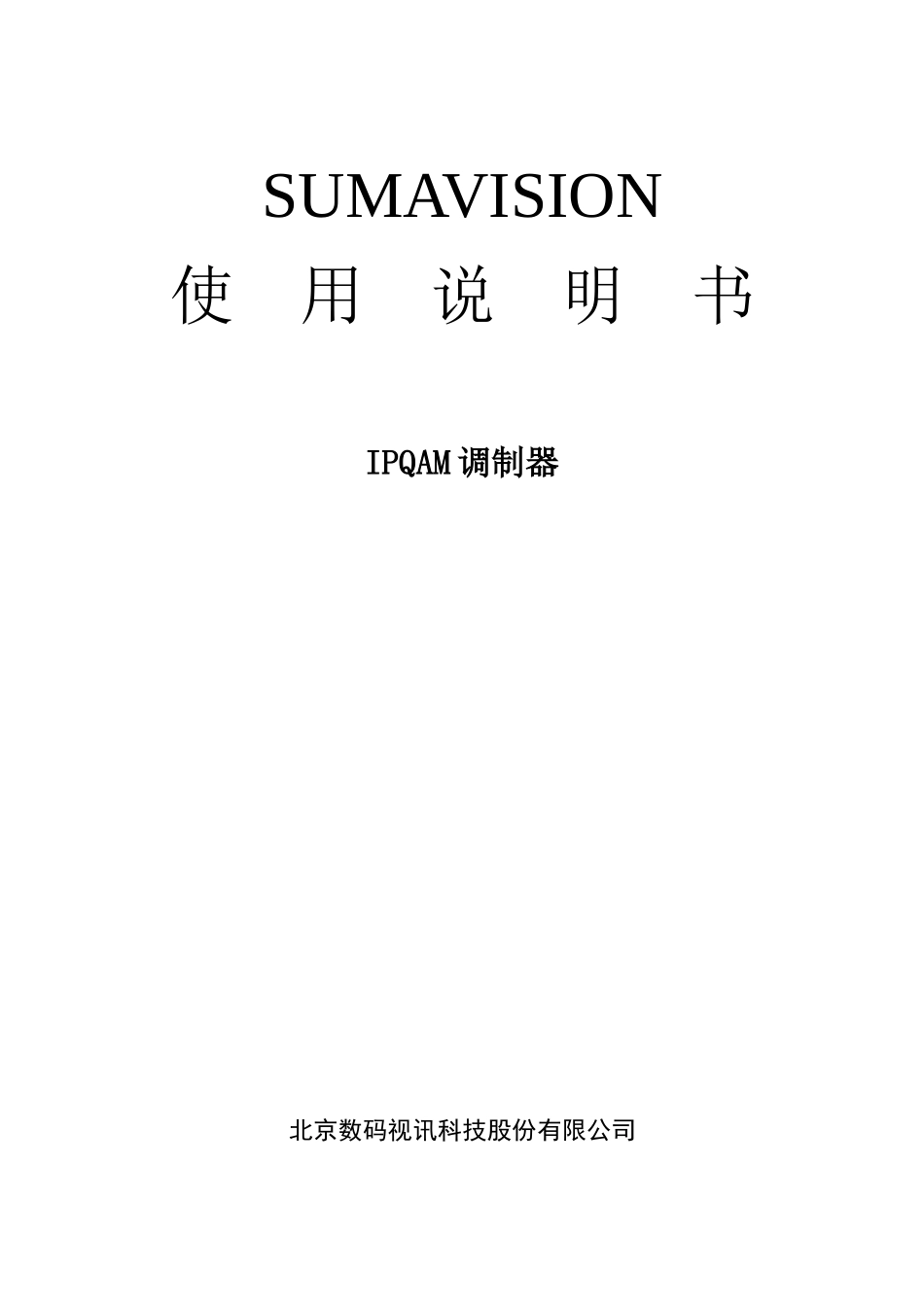

SUMAVISION使用说明书IPQAM调制器北京数码视讯科技股份有限公司SUMAVISIONTECHNOLOGIESCO.,LTD.前言版本说明北京数码视讯科技股份有限公司版权所有，并保留一切权利。未经本公司书面允许，任何单位或个人都不得擅自摘抄、复制本书的部分或全部，并不得以任何形式传播。本手册对应产品为：SUMAVISIONIPQAM10K511调制器本说明书版本号为V1.0关于本书的任何修改和版本升级将不再另行通知用户。本书约定读本书其他内容前，请仔细阅读以下约定：1、字体、格式约定本书正文文字采用五号宋体编写；本书一级标题采用二号宋体加粗，二级标题采用三号宋体加粗，三级标题采用四号宋体加粗编写；本书所有注释采用楷书编写，并前后用“＝＝＝＝＝＝＝”与正文分开；本书约定带方括号“【】”表示人机界面、菜单名、数据表和字段名等多级菜单用“/”隔开，例如【主菜单/网络设置/本机IP地址】多级菜单表示【主菜单】菜单下的【网络设置】子菜单下的【本机IP地址】菜单项。2、键盘操作约定尖括号的宋体字符：表示键名或按钮名。如
、、、等分别表示回车、制表、退格等。<键1＋键2>表示在键盘上同时按下键1和键2。如表示同时按下“Ctrl”、“Alt”和“A”三个键。<键1，键2>表示在键盘上先按下键1，释放，再按下键2。如表示先按键，释放后，紧接着再按键。3、鼠标操作约定单击：快速按下并释放鼠标的一个按钮。双击：连续两次快速按下并释放鼠标的一个按钮。拖动：按住鼠标的一个按钮不放，移动鼠标。4、各种标识注意、小心、警告、危险：提醒用户在日常维护和操作中应注意的事项。说明、提示、窍门：对操作内容的描述进行必要的补充和说明。帮助：对操作内容中用户不易理解的地方进行详细说明。读者对象本说明书详细介绍了IPQAM10K511调制器的功能、使用方法等，适合以下人群阅读：数字视音频工程技术人员数字视音频系统管理人员数字视音频系统工程师联系我们北京数码视讯科技股份有限公司承诺为用户提供全方位的技术支持。当用户对设备有任何不熟悉或者设备出现故障的情况下，建议用户不要私自对设备进行拆装操作，而应该与就近的数码视讯办事处联系，或与公司用户服务部联系。您可以通过以下方式联系我们：地址：北京市海淀区上地信息产业基地开拓路15号数码视讯大厦邮编：100085用户服务电话：800-810-3018转80124小时热线电话：13911310981目录第1章产品概述1.1产品用途说明SUMAVISIONIPQAM10K511调制器为北京数码视讯科技股份有限公司自主研发的产品，其功能是用于全IP组网传输、VOD视频点播系统，可直接放置与系统前端、分前端、小区等光纤干线网的任意HUB节点上，用于实现MPEGoverIP的GbE千兆以太网数据接收、路由、复用、加扰、调制并上变频到RF有限电视频段内，IPQAM调制器典型组网图如下图1-1所示。图1-1全IP方式数字电视前端系统组网图在图1-1中，IPQAM接收TS流数据,首先完成UDP包的解封装、滤空包,根据事先设定好的UDP端口号,将节目映射到相应的QAM通道;然后分析出各TS流中的视频TS包和音频TS包的PID值,完成PID映射;并将多个映射于同一输出通道的SPTS流复用成MPTS多节目码流,经QAM调制输出RF信号。组网图中所用的IPQAM调制器即为SUMAVISION10K511。1.2产品标识SUMAVISIONIPQAM10K511调制器的设备表面有产品名称、型号、制造单位等标志。调制器10K511前面板如图1-2所示。图1-2调制器前面板产品名称：调制器产品型号：SUMAVISION10K511。见图1-2所示。制造单位：北京数码视讯科技股份有限公司。见图1-2所示。出厂标识：在设备后面板上，均有设备的出厂标识，出厂标识如下图1-3所示。图1-3出厂标识其中，“S/N”表示出厂序列号，“10K511”为设备型号，“081015”为生产编号；公司商标制造单位产品型号1.3环境要求1.3.1运输环境调制器必须被仔细和稳妥的搬运，避免损坏设备。本设备是数字电视传输系统中一个不可或缺的重要组成部分，无论如何，都应该保证运输、维护、操作本设备的人员具有专业技能并熟悉本设备操作，如有任何质疑，请联系数码视讯用户服务部。以下是本说明书向您推荐的运输方法，...
