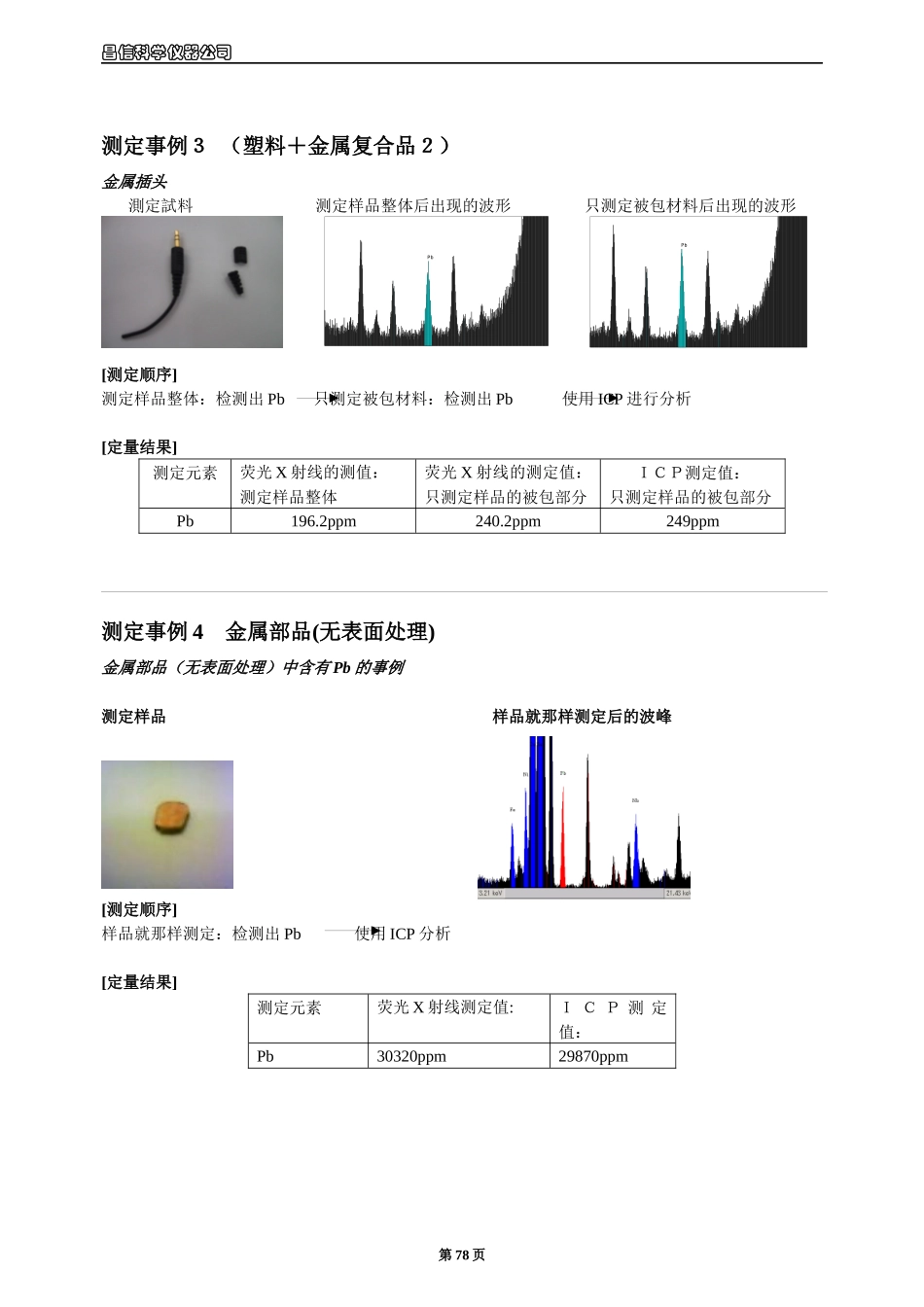

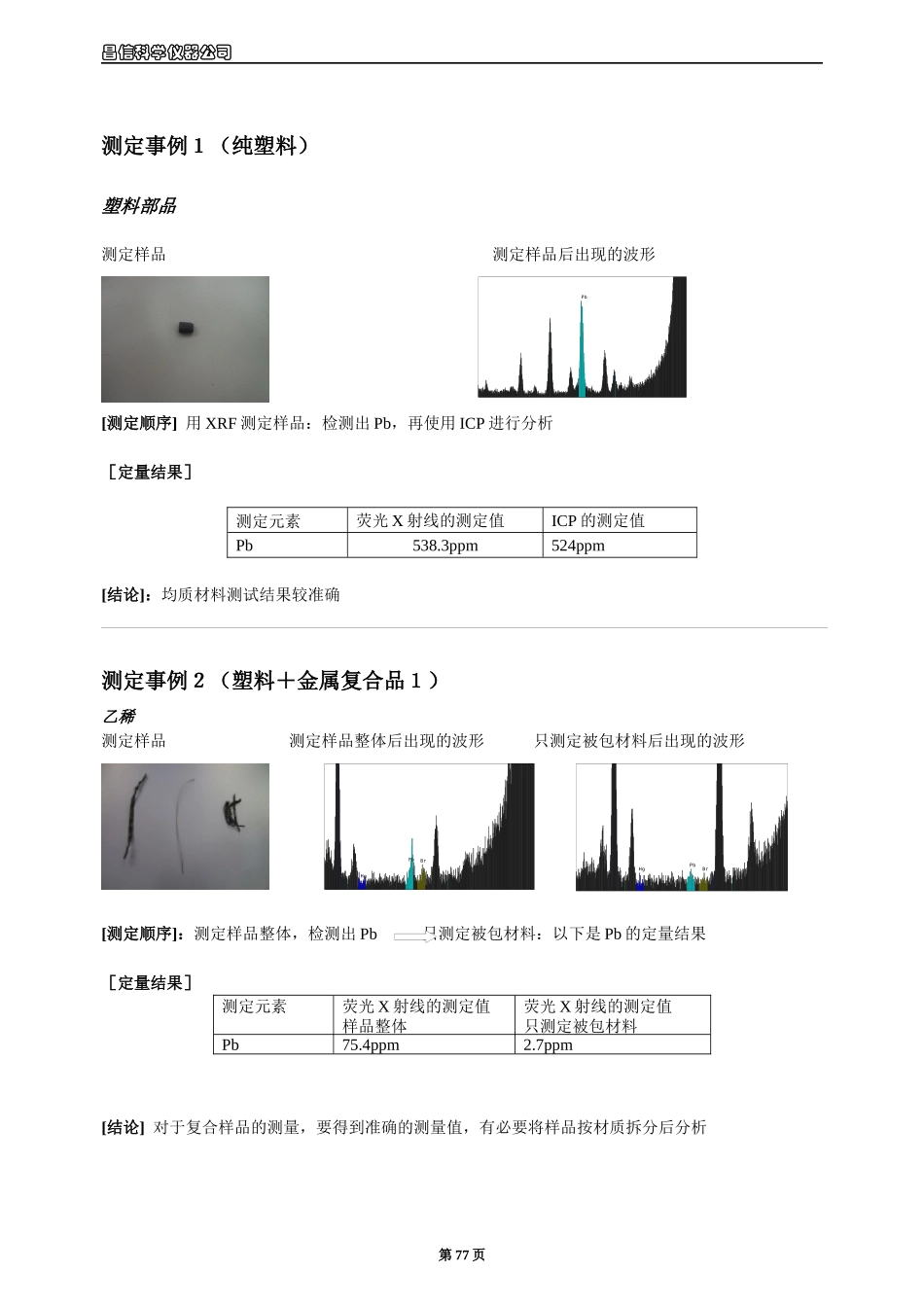

昌信科学仪器公司测定事例1(纯塑料)塑料部品测定样品测定样品后出现的波形[测定顺序]用XRF测定样品:检测出Pb,再使用ICP进行分析[定量结果]测定元素荧光X射线的测定值ICP的测定值Pb538.3ppm524ppm[结论]:均质材料测试结果较准确测定事例2(塑料+金属复合品1)乙稀测定样品测定样品整体后出现的波形只测定被包材料后出现的波形[测定顺序]:测定样品整体,检测出Pb只测定被包材料:以下是Pb的定量结果[定量结果][结论]对于复合样品的测量,要得到准确的测量值,有必要将样品按材质拆分后分析第77页PbHgBrPbHgBrPb测定元素荧光X射线的测定值样品整体荧光X射线的测定值只测定被包材料Pb75.4ppm2.7ppm昌信科学仪器公司测定事例3(塑料+金属复合品2)金属插头測定試料测定样品整体后出现的波形只测定被包材料后出现的波形[测定顺序]测定样品整体:检测出Pb只测定被包材料:检测出Pb使用ICP进行分析[定量结果]测定元素荧光X射线的测值:测定样品整体荧光X射线的测定值:只测定样品的被包部分ICP测定值:只测定样品的被包部分Pb196.2ppm240.2ppm249ppm测定事例4金属部品(无表面处理)金属部品(无表面处理)中含有Pb的事例测定样品样品就那样测定后的波峰[测定顺序]样品就那样测定:检测出Pb使用ICP分析[定量结果]测定元素荧光X射线测定值:ICP测定值:Pb30320ppm29870ppm第78页PbPb昌信科学仪器公司测定事例5金属部品(无表面处理)金属部品(无表面处理)中含有Cd的事例测定样品样品的波形[测定顺序]样品就那样测定:检测出Cd使用ICP分析[定量结果]测定元素荧光X射线测定值:ICP测定值Cd95ppm88ppm测定事例6(被镀金属部品1)金属部品(镀品):铁(Fe)–素材中含有Pb的事例测定样品样品就那样测定后的波形测定样品(除去镀层)除去镀层测定后的波形[测定顺序]样品就那样测定:检测出Pb除去镀层的样品:检测出Pb使用ICP分析[定量结果]测定元素荧光X射线的测定值:测定样品整体荧光X射线的测定值:除去镀的样品测定ICP测定值:测定样品整体Pb1371ppm2224ppm1927ppm[结论]:镀品有必要将镀除去后再测定该样品的铅存在于钢基材,镀层不含有铅,而Rohs对钢的含铅最大允许值为3500ppm,故该样品符合Rohs要求第79页CuAsPbNiCuAsMoTlPb昌信科学仪器公司测定事例7(被镀金属部品2)金属部品(镀品):镀有含有Cd的事例测定样品样品就那样测定后的波形测定样品(除去镀)除去镀测定后的波形[测定顺序]样品就那样测定:检测出Cd除去镀的样品:检测出Cd[测定结果]测定元素荧光X射线的测定值:测定样品整体荧光X射线的测定值:除去镀的样品测定参考:ICP测定值:测定样品整体Cd5879ppm无法检测出来441ppm[备注]ICP测定因为在有镀的状态下测定,所以浓度降低。因为X射线测定从镀品中射出来的X射线较强,所以测定值升高。测定事例8(被镀金属部品3)金属部品(镀品):铁(Fe)–素材中含有Pb的事例测定样品样品就那样测定后的波形除去镀测定后的波形[测定顺序]样品就那样测定:检测出Pb除去镀的样品:检测出Pb使用ICP分析[定量结果]测定元素荧光X射线的测定值:测定样品整体荧光X射线的测定值:除去镀的样品测定ICP测定值:测定样品整体Pb1349ppm2783ppm2498ppm[结论]:该样品的铅存在于钢基材,镀层不含有铅,而Rohs对钢的含铅最大允许值为3500ppm,故该样品符合Rohs要求第80页CdCd昌信科学仪器公司测定事例9(被镀金属部品4)•金属部品(镀品):黄铜素材中含有的Pb的事例测定样品样品就那样测定后的波形除去镀测定后的波形[测定顺序]样品直接测定:检测出Pb除去镀的样品:检测出Pb使用ICP分析[定量结果]测定元素荧光X射线的测定值:测定样品整体荧光X射线的测定值:除去镀的样品测定ICP测定值:测定样品整体Pb4431ppm29496ppm30398ppm[结论]:该样品的铅存在于铜基材,镀层不含有铅,而Rohs对桶的含铅最大允许值为40000ppm,故该样品符合Rohs要求测定事例10(被镀金属部品5)金属部品(镀品)黄铜素材中含有的Cd的事例测定样品样品就那样测定后的波形除去镀测定后的波形[测定顺序]样品直接测定:检测出Cd除去镀的样品:检测出Cd使用ICP分析[定量结果]测定...
