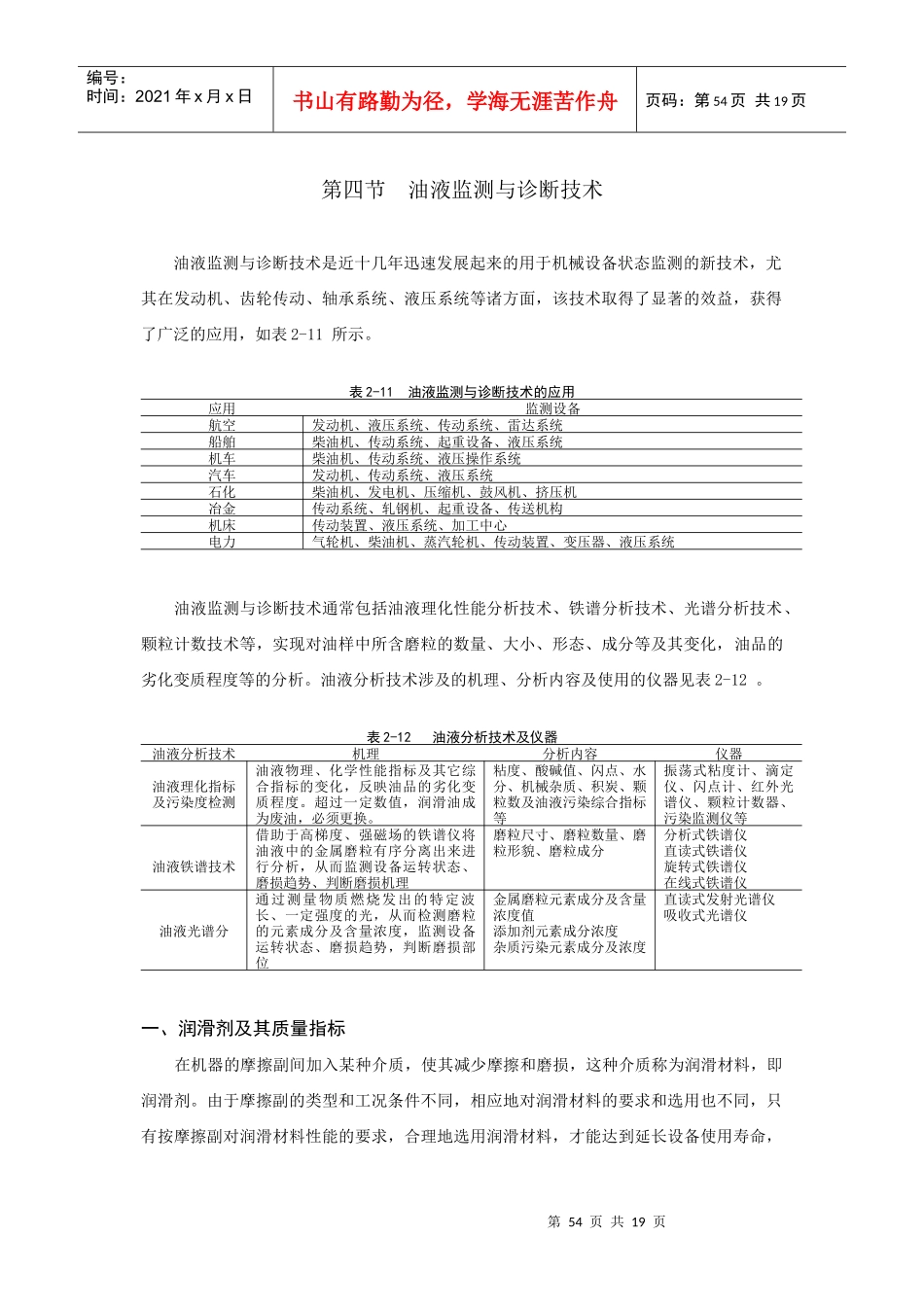

第54页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第54页共19页第四节油液监测与诊断技术油液监测与诊断技术是近十几年迅速发展起来的用于机械设备状态监测的新技术，尤其在发动机、齿轮传动、轴承系统、液压系统等诸方面，该技术取得了显著的效益，获得了广泛的应用，如表2-11所示。表2-11油液监测与诊断技术的应用应用监测设备航空发动机、液压系统、传动系统、雷达系统船舶柴油机、传动系统、起重设备、液压系统机车柴油机、传动系统、液压操作系统汽车发动机、传动系统、液压系统石化柴油机、发电机、压缩机、鼓风机、挤压机冶金传动系统、轧钢机、起重设备、传送机构机床传动装置、液压系统、加工中心电力气轮机、柴油机、蒸汽轮机、传动装置、变压器、液压系统油液监测与诊断技术通常包括油液理化性能分析技术、铁谱分析技术、光谱分析技术、颗粒计数技术等，实现对油样中所含磨粒的数量、大小、形态、成分等及其变化，油品的劣化变质程度等的分析。油液分析技术涉及的机理、分析内容及使用的仪器见表2-12。表2-12油液分析技术及仪器油液分析技术机理分析内容仪器油液理化指标及污染度检测油液物理、化学性能指标及其它综合指标的变化，反映油品的劣化变质程度。超过一定数值，润滑油成为废油，必须更换。粘度、酸碱值、闪点、水分、机械杂质、积炭、颗粒数及油液污染综合指标等振荡式粘度计、滴定仪、闪点计、红外光谱仪、颗粒计数器、污染监测仪等油液铁谱技术借助于高梯度、强磁场的铁谱仪将油液中的金属磨粒有序分离出来进行分析，从而监测设备运转状态、磨损趋势、判断磨损机理磨粒尺寸、磨粒数量、磨粒形貌、磨粒成分分析式铁谱仪直读式铁谱仪旋转式铁谱仪在线式铁谱仪油液光谱分通过测量物质燃烧发出的特定波长、一定强度的光，从而检测磨粒的元素成分及含量浓度，监测设备运转状态、磨损趋势，判断磨损部位金属磨粒元素成分及含量浓度值添加剂元素成分浓度杂质污染元素成分及浓度直读式发射光谱仪吸收式光谱仪一、润滑剂及其质量指标在机器的摩擦副间加入某种介质，使其减少摩擦和磨损，这种介质称为润滑材料，即润滑剂。由于摩擦副的类型和工况条件不同，相应地对润滑材料的要求和选用也不同，只有按摩擦副对润滑材料性能的要求，合理地选用润滑材料，才能达到延长设备使用寿命，第55页共19页第54页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第55页共19页保证设备正常运转及提高企业经济效益的目的。（一）润滑剂的分类润滑剂可分为液体润滑剂、半固体润滑剂、固体润滑剂和气体润滑剂四大类。l．液体润滑剂例如润滑油、水、液态金属等。润滑油中矿物油来源充足、品种多，不易变质，加之一般矿物润滑油，含有极性物质，易形成吸附膜或油中加入添加剂后形成边界膜达到润滑目的，故应用最为广泛。2．半固体润滑剂例如润滑脂，它是用稠化剂和润滑油制成，是一种介乎液体和固体之间的润滑材料，在一定意义上兼有二者的优点。主要用于长期工作而不易经常更换润滑剂的摩擦部位以及因结构关系不能使用润滑油的机器设备。3．固休润滑剂例如石墨、二硫化铝等，依靠这些物质在摩擦表面形成低剪切强度，并与摩擦表面有较强附着力的固体润滑膜达到润滑目的。4．气体润滑剂例如空气、氮气等，多用于高温、高速、轻载场合，例如高速磨头的空气轴承。（二）润滑油性能指标掌握润滑油的性能指标，能进一步熟知其适用场合，为不同工况条件选择合适的润滑油提供必要的依据。1．粘度粘度是润滑油最重要的性能指标之一，是反映润滑油流动的粘性大小，决定润滑油油膜厚度的主要因素之一。润滑油的作用就在于使润滑油在机器作功运动的摩擦表面形成油膜，该油膜起到润滑、减震、冲洗、冷却等作用。润滑油的粘度随温度的变化而变化。一般地讲，同一润滑油，温度越高粘度越小，温度越低粘度越大。称润滑油的这种性能为“粘温性能”，常用粘度指数表示，粘度指数高说明油品粘度随温度的变化较小，粘温性较好。表示粘度的单位和测定粘度的方法很多，例如英美等国多采用赛氏和雷氏粘度，德国和西欧多采用恩氏粘度和运动粘度，我国主要采用运...
