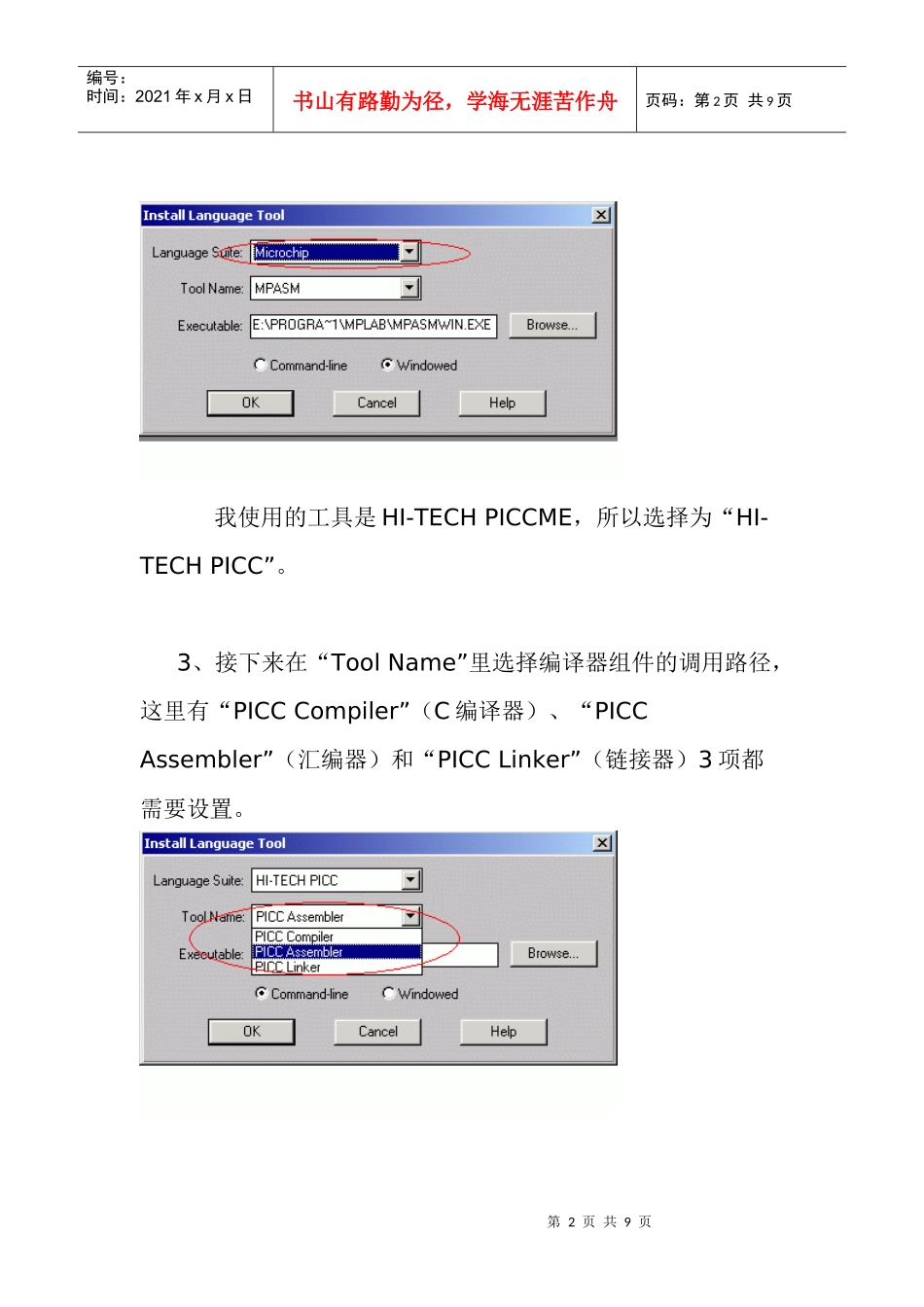

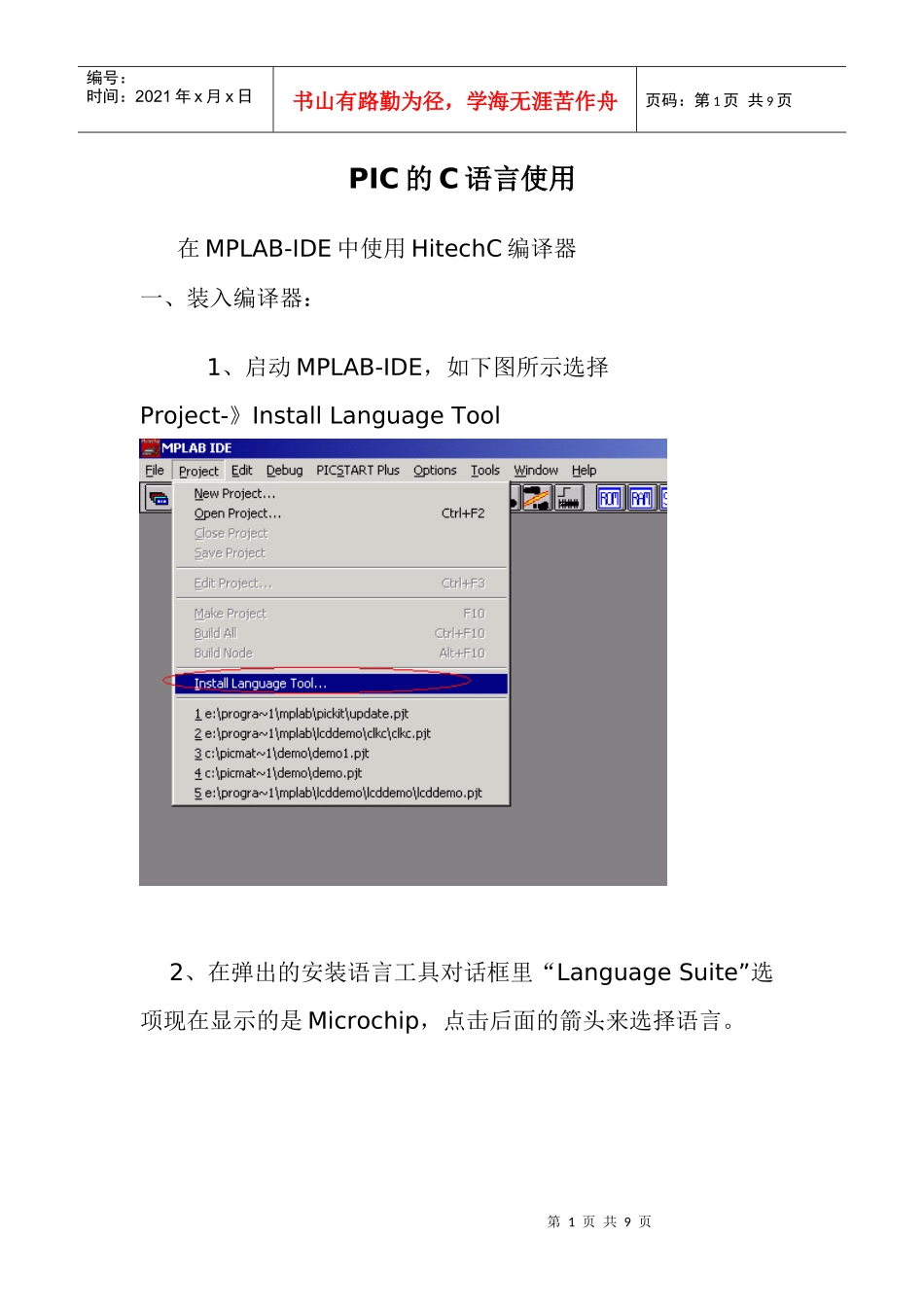

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页PIC的C语言使用在MPLAB-IDE中使用HitechC编译器一、装入编译器：1、启动MPLAB-IDE，如下图所示选择Project-》InstallLanguageTool2、在弹出的安装语言工具对话框里“LanguageSuite”选项现在显示的是Microchip，点击后面的箭头来选择语言。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页我使用的工具是HI-TECHPICCME，所以选择为“HI-TECHPICC”。3、接下来在“ToolName”里选择编译器组件的调用路径，这里有“PICCCompiler”（C编译器）、“PICCAssembler”（汇编器）和“PICCLinker”（链接器）3项都需要设置。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页用“Browse”来选择调用路径，把上述3项组件的调用文件都设为PICC.EXE。点“OK”后完成设置。二、选用编译器：1、新建一个项目，编辑项目对话框的“LanguageToolSuite”栏目默认是“Microchip”，将它改为“HI-TECHPICC”。2、在项目文件框里点“flasha[.hex]”，这时“Node第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页Properties”（节点属性）按钮将会亮起来。点击进3、设置节点属性。由于FLASHA.C还有其他相关连的源程序需要加进来，所以在“LanguageTool”栏里应该选择“PICCLinker”（链接器）。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页通常我们可以选择：1）Generatedebuginf显示debug信息；2）Createmapfile:选择该项后我们将看到ROM、RAM的使用情况；3）Errorfile：显示错误信息；4）CompileforMPLABICD:如果不使用ICD，就不必选择这个项目了。4、设置完成之后点“AddNode”来添加节点。这个项目有两个节点：fla.c和flasha.c，选择节点后点击“NodeProperties”或直接双击节点来进入节点属性设置。第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页5、节点文件的工具这时应该选择为“PICCCompiler”（C编译器），蓝色圈子里的4项依次是：1）显示debug信息；2）局部优化；3）全局优化；4）ICD编译配件。选择优化将使程序代码比较合理，会使资源的使用量相对小一些。同样的，如果不是使用ICD则第4项不应该选上。第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页6、以上都设置完之后即可以进行编译，下图是编译的界第8页共9页第7页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共9页面。以下是编译成功的界面：蓝框里是编译成功信息；红框是资源的使用情况显示。第9页共9页第8页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共9页注：对MPLAB使用的情况不太清楚的朋友可以参阅MPLAB-ICD使用图文说明（开发工具MPLAB-ICD栏目下）。
