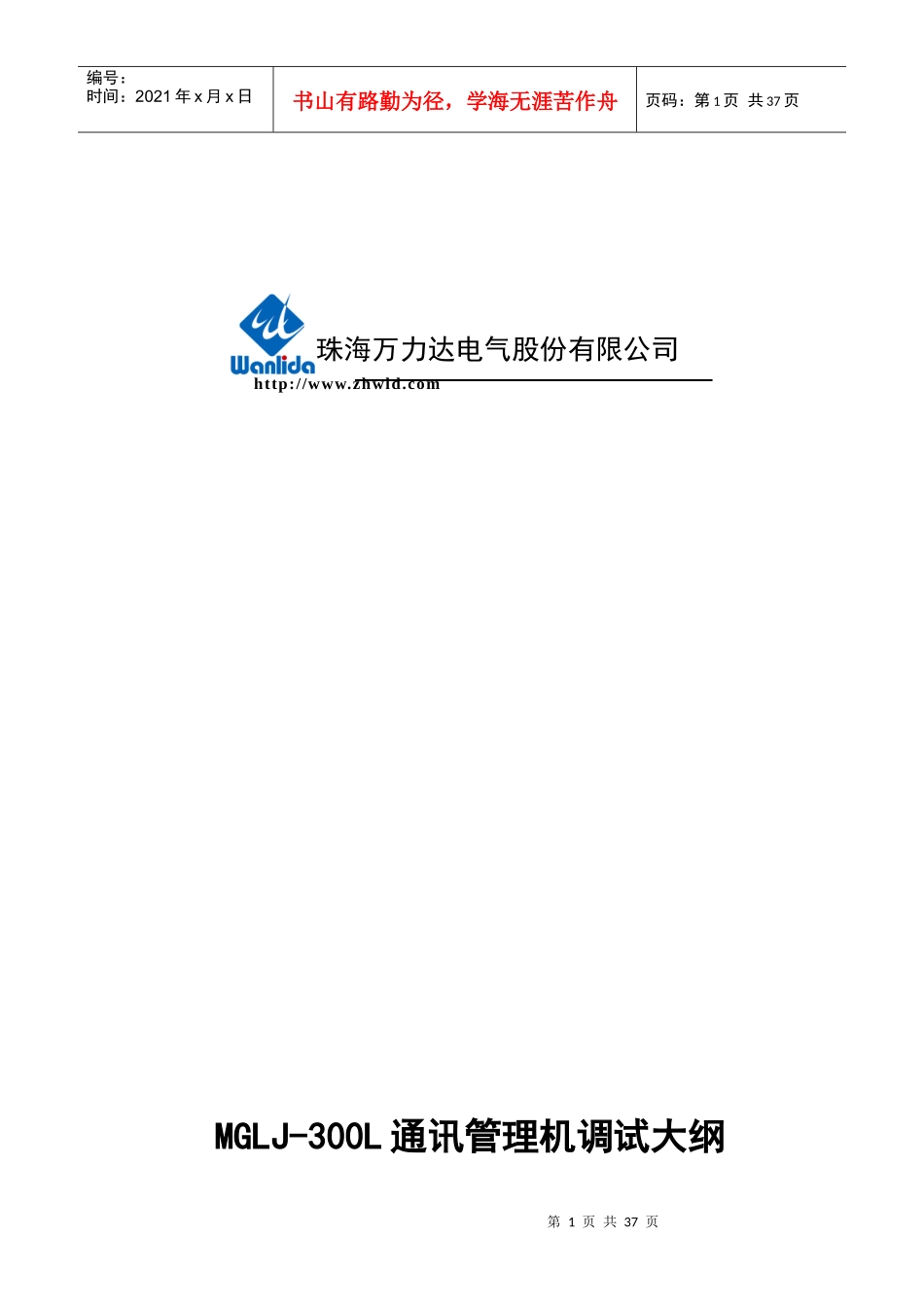

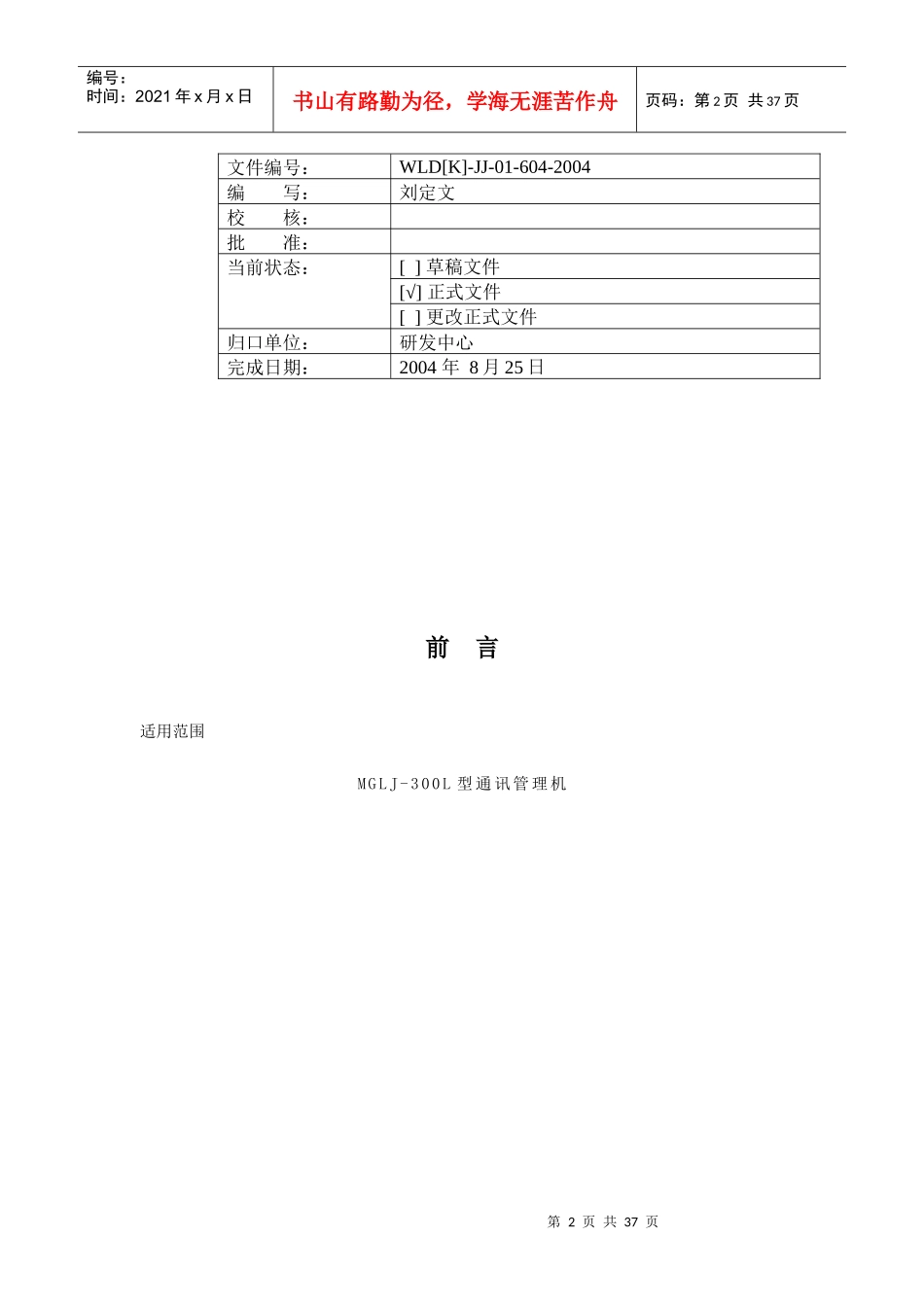

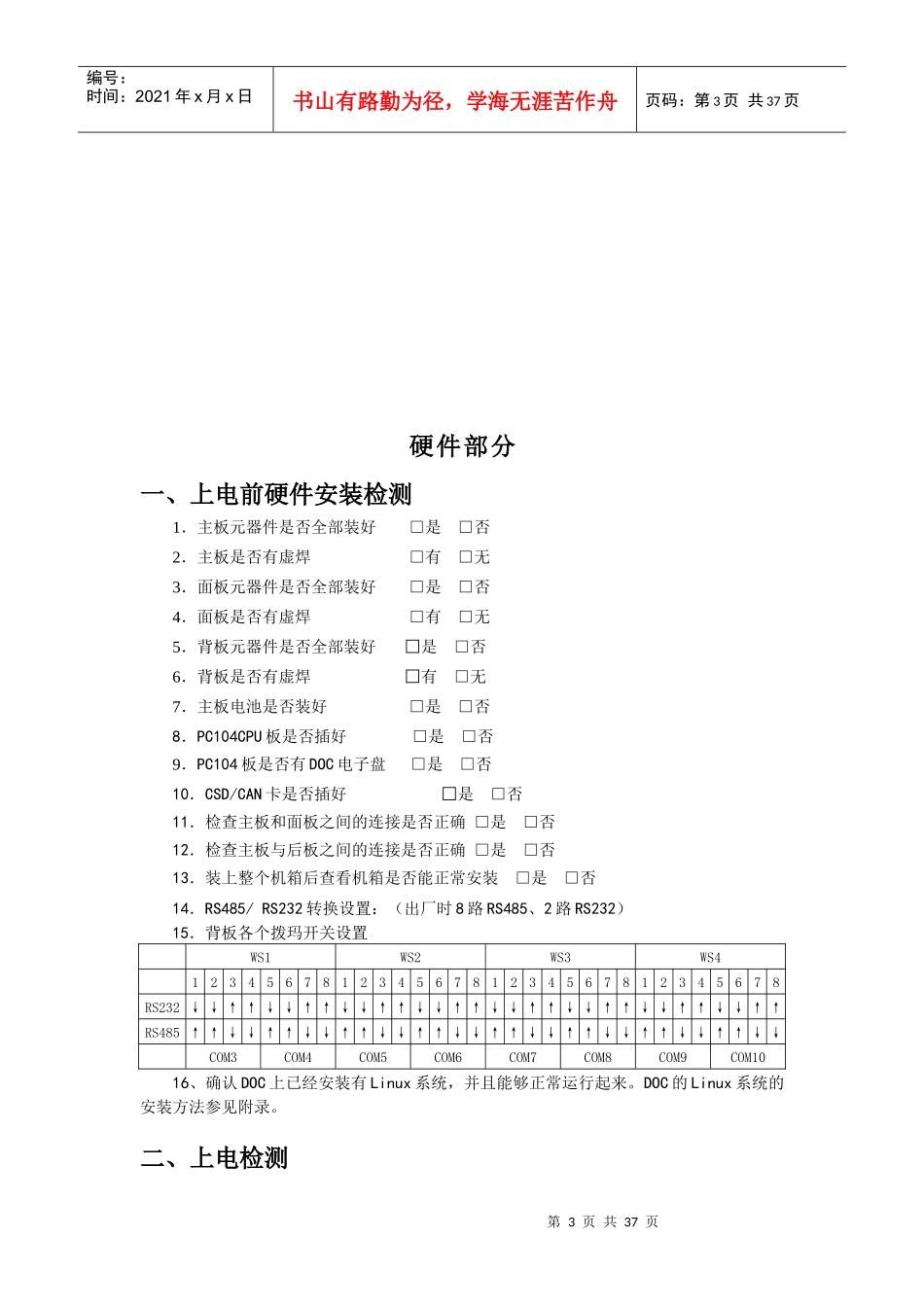

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页珠海万力达电气股份有限公司http://www.zhwld.comMGLJ-300L通讯管理机调试大纲第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页文件编号：WLD[K]-JJ-01-604-2004编写：刘定文校核：批准：当前状态：[]草稿文件[√]正式文件[]更改正式文件归口单位：研发中心完成日期：2004年8月25日前言适用范围MGLJ-300L型通讯管理机第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页硬件部分一、上电前硬件安装检测1．主板元器件是否全部装好□是□否2．主板是否有虚焊□有□无3．面板元器件是否全部装好□是□否4．面板是否有虚焊□有□无5．背板元器件是否全部装好□是□否6．背板是否有虚焊□有□无7．主板电池是否装好□是□否8．PC104CPU板是否插好□是□否9．PC104板是否有DOC电子盘□是□否10．CSD/CAN卡是否插好□是□否11．检查主板和面板之间的连接是否正确□是□否12．检查主板与后板之间的连接是否正确□是□否13．装上整个机箱后查看机箱是否能正常安装□是□否14．RS485/RS232转换设置：（出厂时8路RS485、2路RS232）15．背板各个拨玛开关设置WS1WS2WS3WS412345678123456781234567812345678RS232↓↓↑↑↓↓↑↑↓↓↑↑↓↓↑↑↓↓↑↑↓↓↑↑↓↓↑↑↓↓↑↑RS485↑↑↓↓↑↑↓↓↑↑↓↓↑↑↓↓↑↑↓↓↑↑↓↓↑↑↓↓↑↑↓↓COM3COM4COM5COM6COM7COM8COM9COM1016、确认DOC上已经安装有Linux系统，并且能够正常运行起来。DOC的Linux系统的安装方法参见附录。二、上电检测第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页1．电源指示灯POWER/RUN是否常亮□是□否2．查看管理机能否正常启动□是□否3．接上网络线使其连入网络查看面板指示灯ETHER是否不停的闪烁ETH1□是□否ETH2□是□否4．通过网络配置各个端口，然后连接设备测试通道通讯正常与否，通讯正常表现为COM口和CAN口分别对应的指示等会根据发送和接收交换显示不同的颜色，不正常则表示为对应端口指示灯不亮或者常亮（COM口不是为不亮，CAN口表现为常亮或者不亮）端口状态备注COM1COM2COM3COM4COM5COM6COM7COM8COM9COM10CAN1CAN2软件部分一、适用人员本公司MGLJ-300L通讯管理机调试人员。二、功能MGLJ-300L通讯管理机的配置文件（mglj10k.dat和mglj10k_dzb.dat）以及应用程序（run和CAN驱动can.o）的上传和下载。三、需要的文件及工具文件：1、mglj10k.dat、mglj10k_dzb.dat（通道、RTU及转发等的配置文件，工程部提供）第5页共37页第4页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页2、run（管理机运行主程序，MGLJ-300L开发小组提供）3、can.o（CAN驱动，MGLJ-10K开发小组提供）工具：1、Config.exe配置文件生成程序2、Admin300l.exe通讯管理机监控程序3、FlashFXP_2.2.950_Beta_SC_Rip（FTP上传下载工具）4、带网卡的计算机（一台）5、两台计算机之间网络通讯的直连线6、telnet（远方访问MGLJ-10K，可以查看、运行管理机，计算机操作系统自带）四、软件设置步骤（一）生成配置文件mglj10k.dat、mglj10k_dzb.dat（二）传配置文件（三）通过Admin300l.exe监控通讯管理机运行情况五、软件及通讯设置MGLJ-300L型通讯管理机内含标准协议有：部颁CDT、MODBUS、DL645、IEC870-5-101、IEC870-5-102、IEC870-5-103、TCP/IPSocket、WLD2100、WLD2000_485、WLD2000-_CAN、WLD94、GZDW_WLD94等。软件设置需用本公司开发的“Config.exe”软件设置，打开后界面如下：第6页共37页第5页共37页输入IP地址选择管理机属性上行通道虚拟点个数<64通道序号自动增加编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共37页1.1节点配置选择“设置”菜单，如下图左：选择下图左中的“节点配置”，在如上图右对话框中设置：增加：根据工程设计，如果管理机设计为独立管理机（不是主备），则在节点属性中选择独立服务器，然后在IP地址中输...
