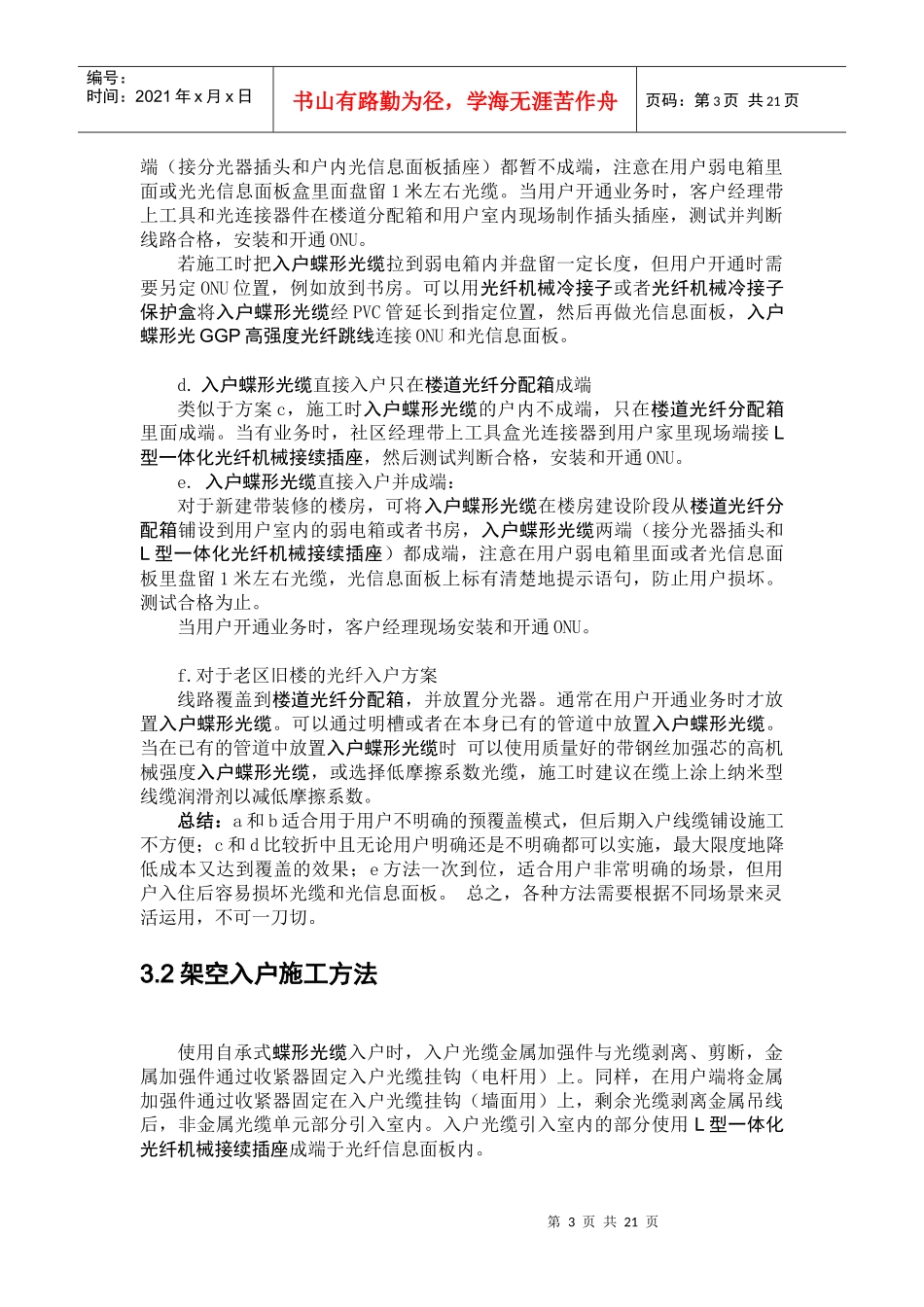

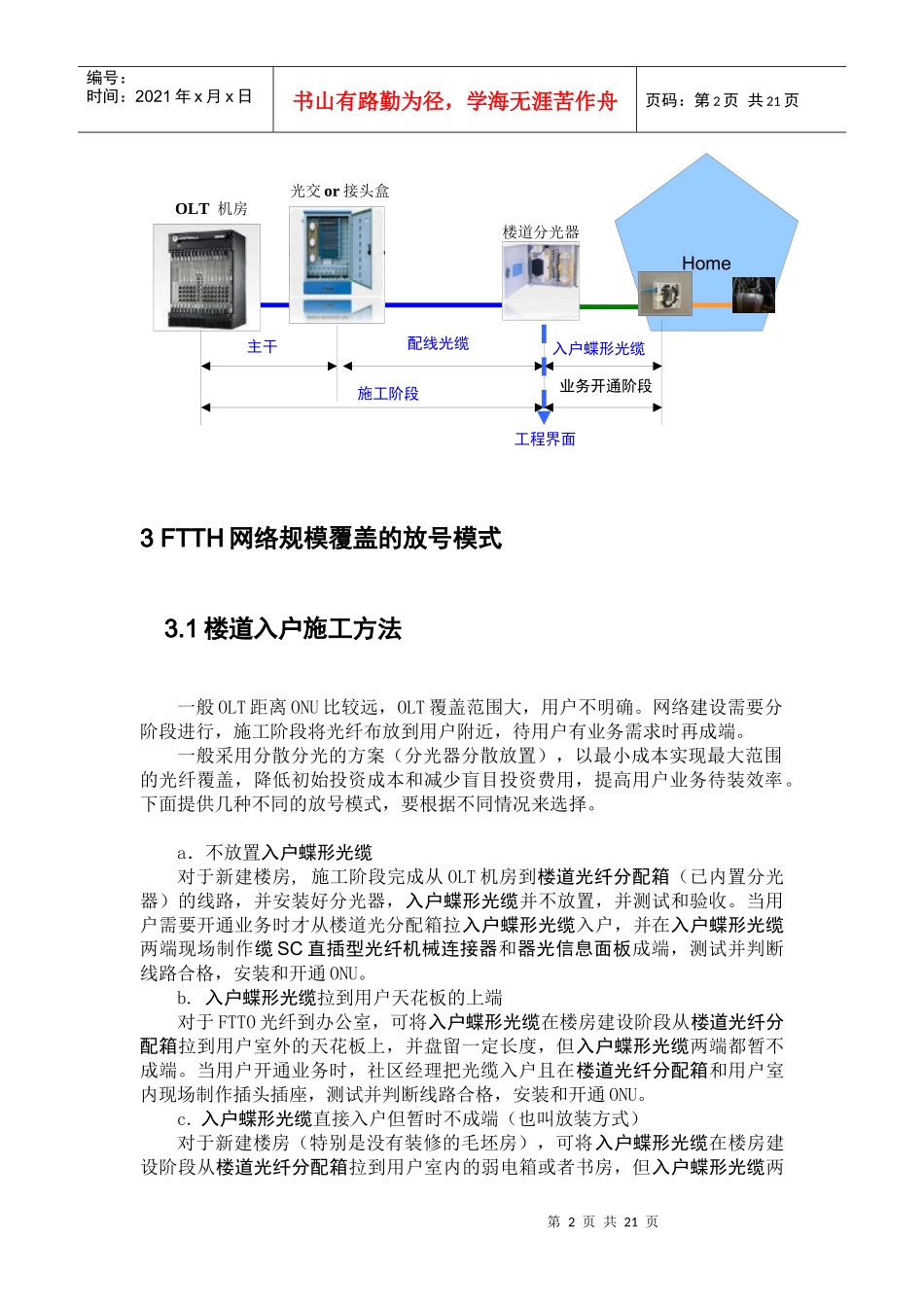

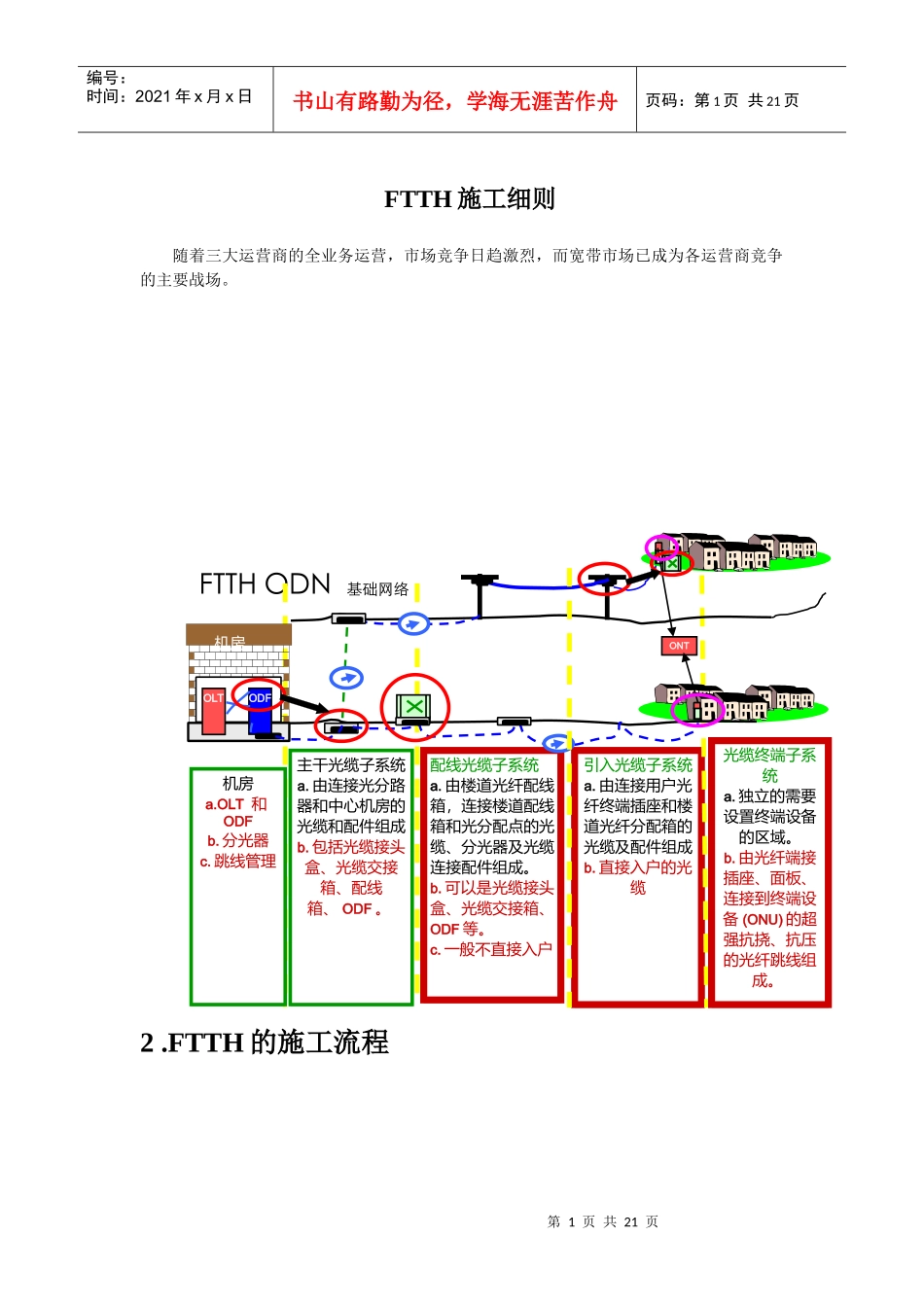

第1页共21页主干光缆子系统a.由连接光分路器和中心机房的光缆和配件组成b.包括光缆接头盒、光缆交接箱、配线箱、ODF。FTTHODN基础网络配线光缆子系统a.由楼道光纤配线箱，连接楼道配线箱和光分配点的光缆、分光器及光缆连接配件组成。b.可以是光缆接头盒、光缆交接箱、ODF等。c.一般不直接入户引入光缆子系统a.由连接用户光纤终端插座和楼道光纤分配箱的光缆及配件组成b.直接入户的光缆机房a.OLT和ODFb.分光器c.跳线管理ONTODFOLT机房光缆终端子系统a.独立的需要设置终端设备的区域。b.由光纤端接插座、面板、连接到终端设备(ONU)的超强抗挠、抗压的光纤跳线组成。编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页FTTH施工细则随着三大运营商的全业务运营，市场竞争日趋激烈，而宽带市场已成为各运营商竞争的主要战场。2.FTTH的施工流程第2页共21页第1页共21页Home主干配线光缆入户蝶形光缆施工阶段业务开通阶段OLT机房光交or接头盒楼道分光器工程界面编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页3FTTH网络规模覆盖的放号模式3.1楼道入户施工方法一般OLT距离ONU比较远，OLT覆盖范围大，用户不明确。网络建设需要分阶段进行，施工阶段将光纤布放到用户附近，待用户有业务需求时再成端。一般采用分散分光的方案（分光器分散放置），以最小成本实现最大范围的光纤覆盖，降低初始投资成本和减少盲目投资费用，提高用户业务待装效率。下面提供几种不同的放号模式，要根据不同情况来选择。a．不放置入户蝶形光缆对于新建楼房,施工阶段完成从OLT机房到楼道光纤分配箱（已内置分光器）的线路，并安装好分光器，入户蝶形光缆并不放置，并测试和验收。当用户需要开通业务时才从楼道光分配箱拉入户蝶形光缆入户，并在入户蝶形光缆两端现场制作缆SC直插型光纤机械连接器和器光信息面板成端，测试并判断线路合格，安装和开通ONU。b.入户蝶形光缆拉到用户天花板的上端对于FTTO光纤到办公室，可将入户蝶形光缆在楼房建设阶段从楼道光纤分配箱拉到用户室外的天花板上，并盘留一定长度，但入户蝶形光缆两端都暂不成端。当用户开通业务时，社区经理把光缆入户且在楼道光纤分配箱和用户室内现场制作插头插座，测试并判断线路合格，安装和开通ONU。c.入户蝶形光缆直接入户但暂时不成端（也叫放装方式）对于新建楼房（特别是没有装修的毛坯房），可将入户蝶形光缆在楼房建设阶段从楼道光纤分配箱拉到用户室内的弱电箱或者书房，但入户蝶形光缆两第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页端（接分光器插头和户内光信息面板插座）都暂不成端，注意在用户弱电箱里面或光光信息面板盒里面盘留1米左右光缆。当用户开通业务时，客户经理带上工具和光连接器件在楼道分配箱和用户室内现场制作插头插座，测试并判断线路合格，安装和开通ONU。若施工时把入户蝶形光缆拉到弱电箱内并盘留一定长度，但用户开通时需要另定ONU位置，例如放到书房。可以用光纤机械冷接子或者光纤机械冷接子保护盒将入户蝶形光缆经PVC管延长到指定位置，然后再做光信息面板，入户蝶形光GGP高强度光纤跳线连接ONU和光信息面板。d.入户蝶形光缆直接入户只在楼道光纤分配箱成端类似于方案c，施工时入户蝶形光缆的户内不成端，只在楼道光纤分配箱里面成端。当有业务时，社区经理带上工具盒光连接器到用户家里现场端接L型一体化光纤机械接续插座，然后测试判断合格，安装和开通ONU。e.入户蝶形光缆直接入户并成端：对于新建带装修的楼房，可将入户蝶形光缆在楼房建设阶段从楼道光纤分配箱铺设到用户室内的弱电箱或者书房，入户蝶形光缆两端（接分光器插头和L型一体化光纤机械接续插座）都成端，注意在用户弱电箱里面或者光信息面板里盘留1米左右光缆，光信息面板上标有清楚地提示语句，防止用户损坏。测试合格为止。当用户开通业务时，客户经理现场安装和开通ONU。f.对于老区旧楼的光纤入户方案线路覆盖到楼道光纤分配箱，并放置分光器。通常在用户开通业务时才放置入户蝶形光缆。可以通过明槽或者在本身已有的管道中放置入户蝶...
