HS620产品操作手册VIP免费

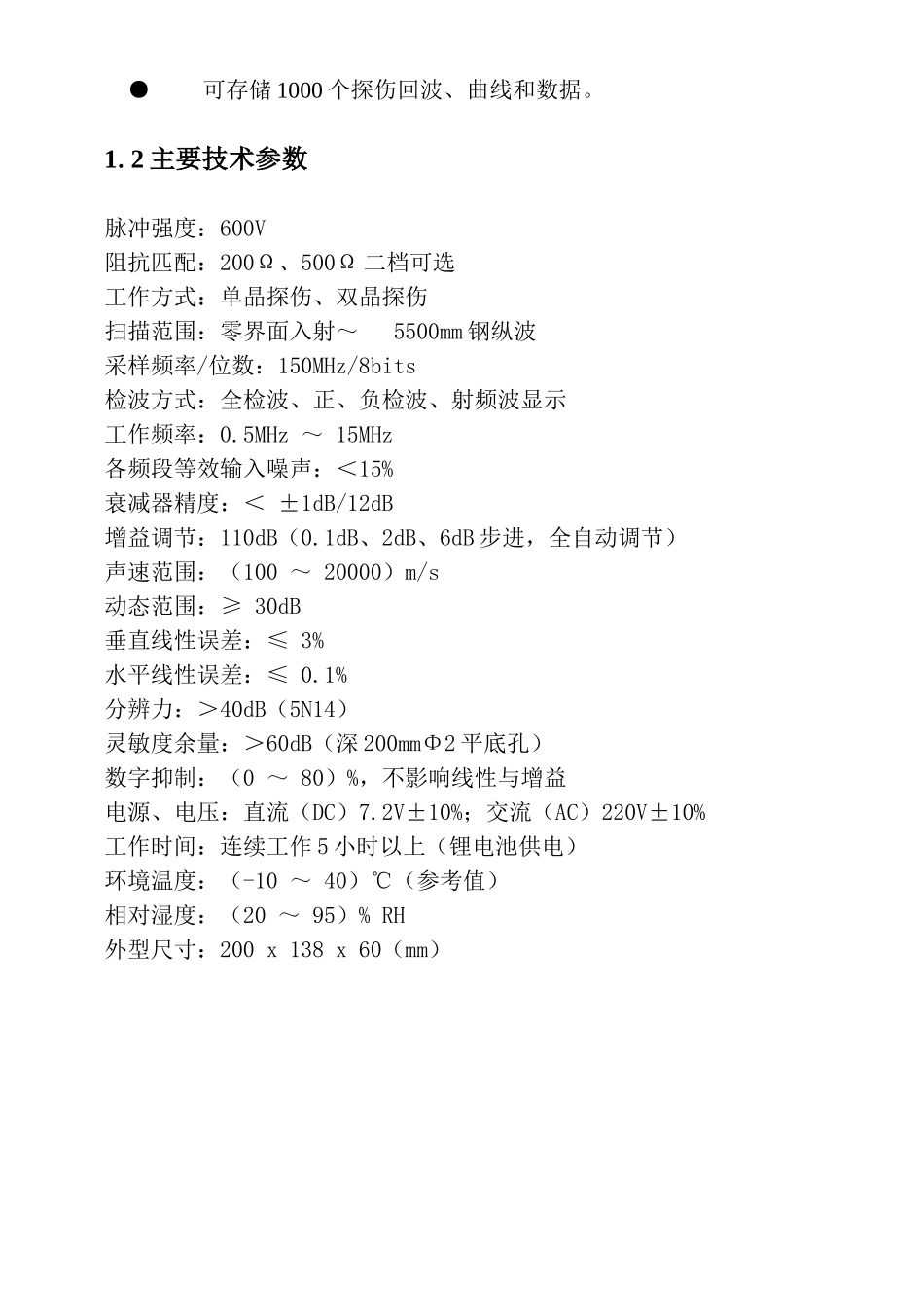

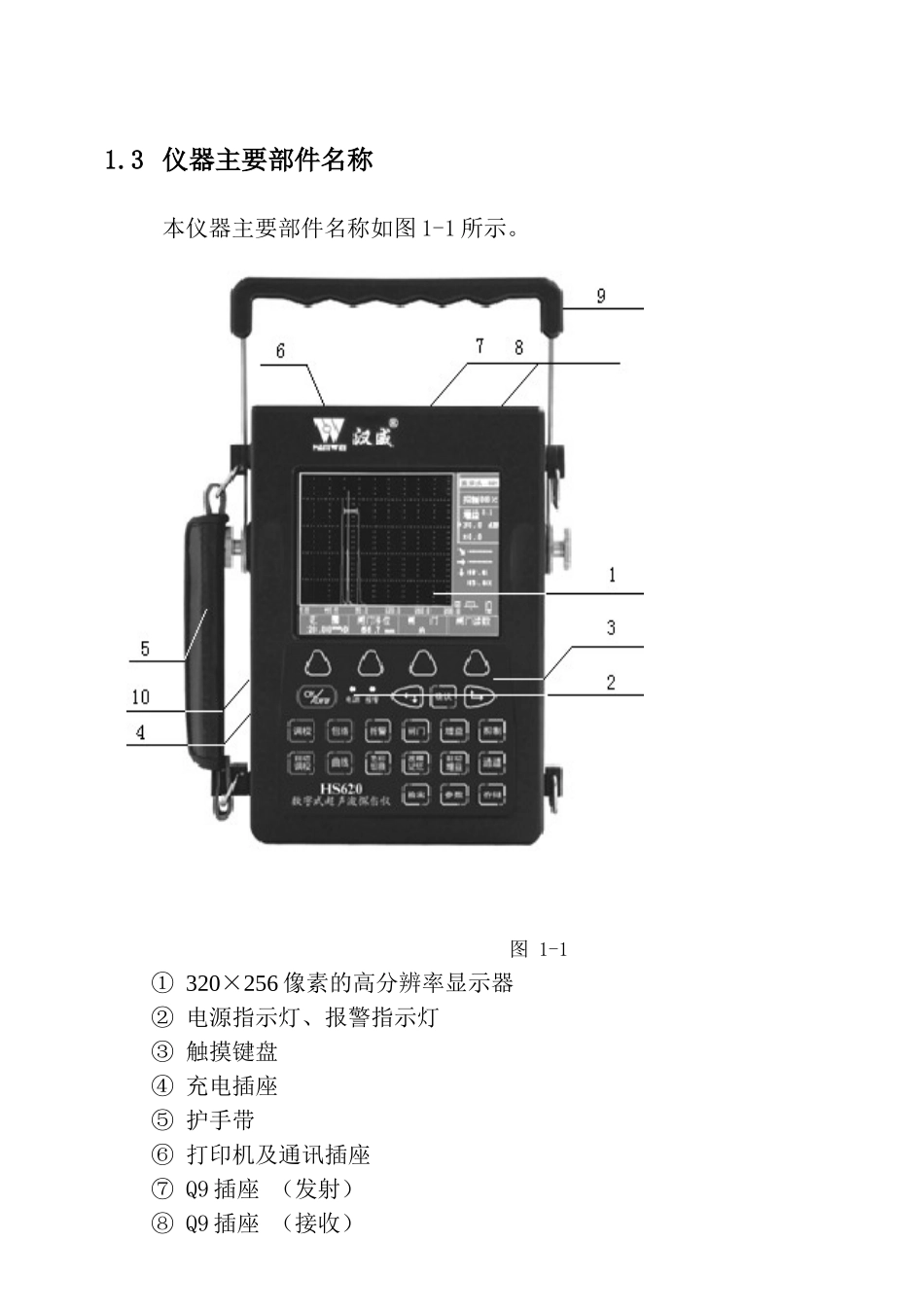

HS620数字式超声波探伤仪简介1.1本机特点●手持式结构，美观、牢固、密封性能好，具超强的抗干扰能力。●全数字，真彩显示器，根据环境选择背景色、亮度可自由设定，领潮国内应用技术。●高质量的电路系统，性能稳定可靠。●超高速采样，使回波显示更保真、定位更准确。●高精度定量、定位、解决远距离定位误差。●实时全检波，正、负检波和射频波显示。●优良的宽频带放大器，且自动校正。具有良好的近场分辨能力。●简洁、强劲的操作功能，中文提示，对话操作，实用易学。●焊缝剖口示意图，更直观显示缺陷位置，辅助定性。●集超声检测、测厚双重功能于一机●检测范围无级调节功能。●闸门定位报警，双闸门失波报警功能，适用于完成不同种类别的探伤任务。●动态缺陷包络线描述。●波幅曲线按标准自动绘制。且可上下自由移动。●自动对探头零点进行校准和斜探头K值（折射角）测试。●灵活的杂波抑制调节功能。不影响增益、线性。●自动快速的灵敏度调节功能。提高检测速度。●自动波峰跟踪搜索功能。提高检测精度。●有描述缺陷性质的峰点轨迹包络图功能。●纵向裂纹高度测量功能。●近场盲区小，可以进行薄板及小径管探伤。●可对腐蚀层和氧化层厚度进行的精确测量。●高速USB2.0、RS232两种接口提供传输打印。实现超声探伤仪计算机管理。●予置50组探伤参数。分别为直探头15组，斜探头30组，小角度探头5组。●可存储1000个探伤回波、曲线和数据。1.2主要技术参数脉冲强度：600V阻抗匹配：200Ω、500Ω二档可选工作方式：单晶探伤、双晶探伤扫描范围：零界面入射～5500mm钢纵波采样频率/位数：150MHz/8bits检波方式：全检波、正、负检波、射频波显示工作频率：0.5MHz～15MHz各频段等效输入噪声：＜15%衰减器精度：＜±1dB/12dB增益调节：110dB（0.1dB、2dB、6dB步进，全自动调节）声速范围：（100～20000）m/s动态范围：≥30dB垂直线性误差：≤3%水平线性误差：≤0.1%分辨力：＞40dB（5N14）灵敏度余量：＞60dB（深200mmΦ2平底孔）数字抑制：（0～80）%，不影响线性与增益电源、电压：直流（DC）7.2V±10%；交流（AC）220V±10%工作时间：连续工作5小时以上（锂电池供电）环境温度：（-10～40）℃（参考值）相对湿度：（20～95）%RH外型尺寸：200x138x60（mm）1.3仪器主要部件名称本仪器主要部件名称如图1-1所示。图1-1①320×256像素的高分辨率显示器②电源指示灯、报警指示灯③触摸键盘④充电插座⑤护手带⑥打印机及通讯插座⑦Q9插座（发射）⑧Q9插座（接收）⑨提手⑩USB通讯接口支撑架调整示意根据工作需要调整成不同的倾斜角度以便于观察屏幕回波。1.4键盘简介键盘是完成人机对话的媒介。本机键盘设有23个控制键，键位见图1-2。使用者对探伤仪发出的所有控制指令，均通过键盘操作传递给探伤仪。23个控制键分为三大类：特殊键（1个），菜单功能选择键（9个），功能热键（11个）和方向控制键（2）。键盘操作过程中，探伤仪根据不同的状态自动识别各键的不同含意，执行操作人员的指令。各键的具体使用方法在以后的各章节中分批逐渐介绍。下面是各键的具体功能简介。电源开/关键调校类功能键包络功能键闸门功能系统键增益热键探头零点自动校准热键抑制热键自动增益键波幅曲线功能键输出数据功能键声响报警键存储伤波数据键波峰记忆键波形冻结/输入命令、数据认可键50组探伤参数选择键显示屏彩色切换键进入/退出参数列表显示键关闭屏幕显示，进入节电状态子功能菜单/操作功能键左/下方向键右/上方向键1.5功能介绍仪器的功能及其逻辑关系⒈调校功能：•范围：探伤范围的调节•零偏：探头入射零点的调节•声速：材料声速（0~20000）m/s连续调节·K值：斜探头的折射角（K值）测量2．闸门功能:•范围/平移：（0～6000）㎜扫查范围的无级调节/脉冲平移调节•闸门操作：闸门移位/闸门宽度/闸门高度调节•闸门选择：闸门A/B选择•闸门读数：选择单闸门读数/双闸门读数方式3．曲线功能:•制作：制作AVG、DAC曲线及曲线延长•调整：调整已制作的曲线•删除：删除已制作的曲线•清零：将当前通道的参数初始化4．输出功能:•读出：显示当前读出号的缺陷波形及数据•删除：删除当前存贮号或...
