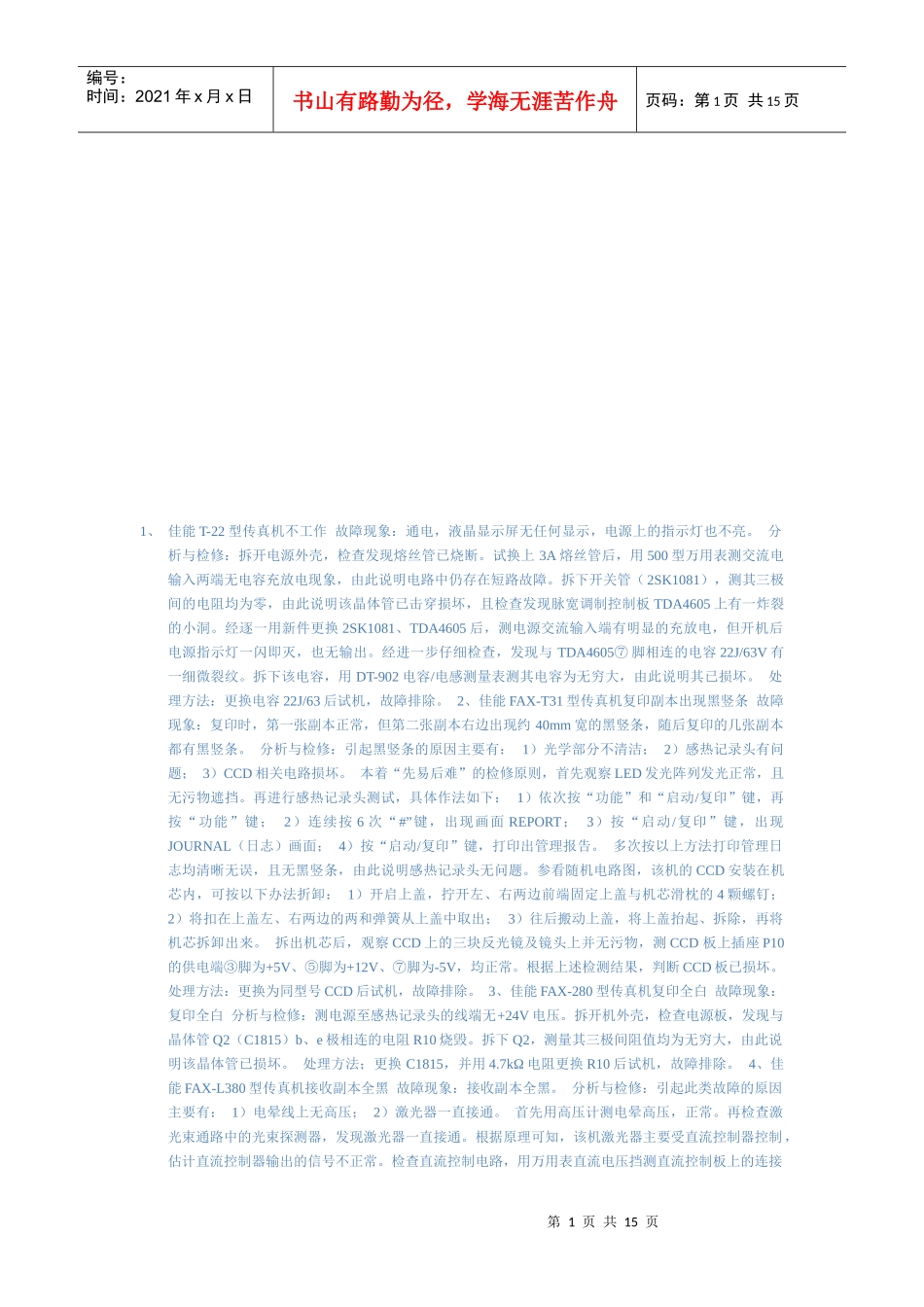

传真机维修相关知识_第1页
1/15

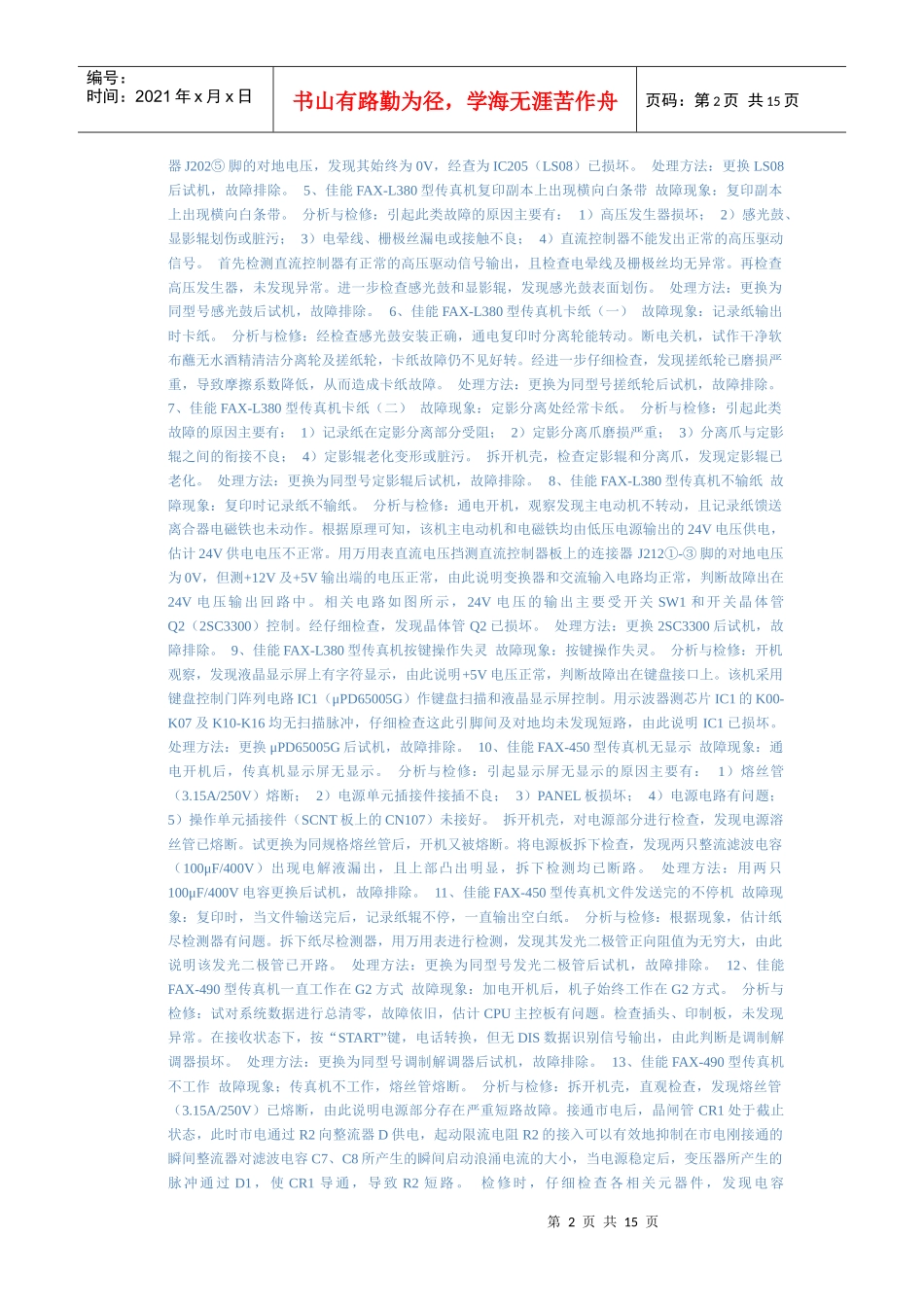

传真机维修相关知识_第2页
2/15

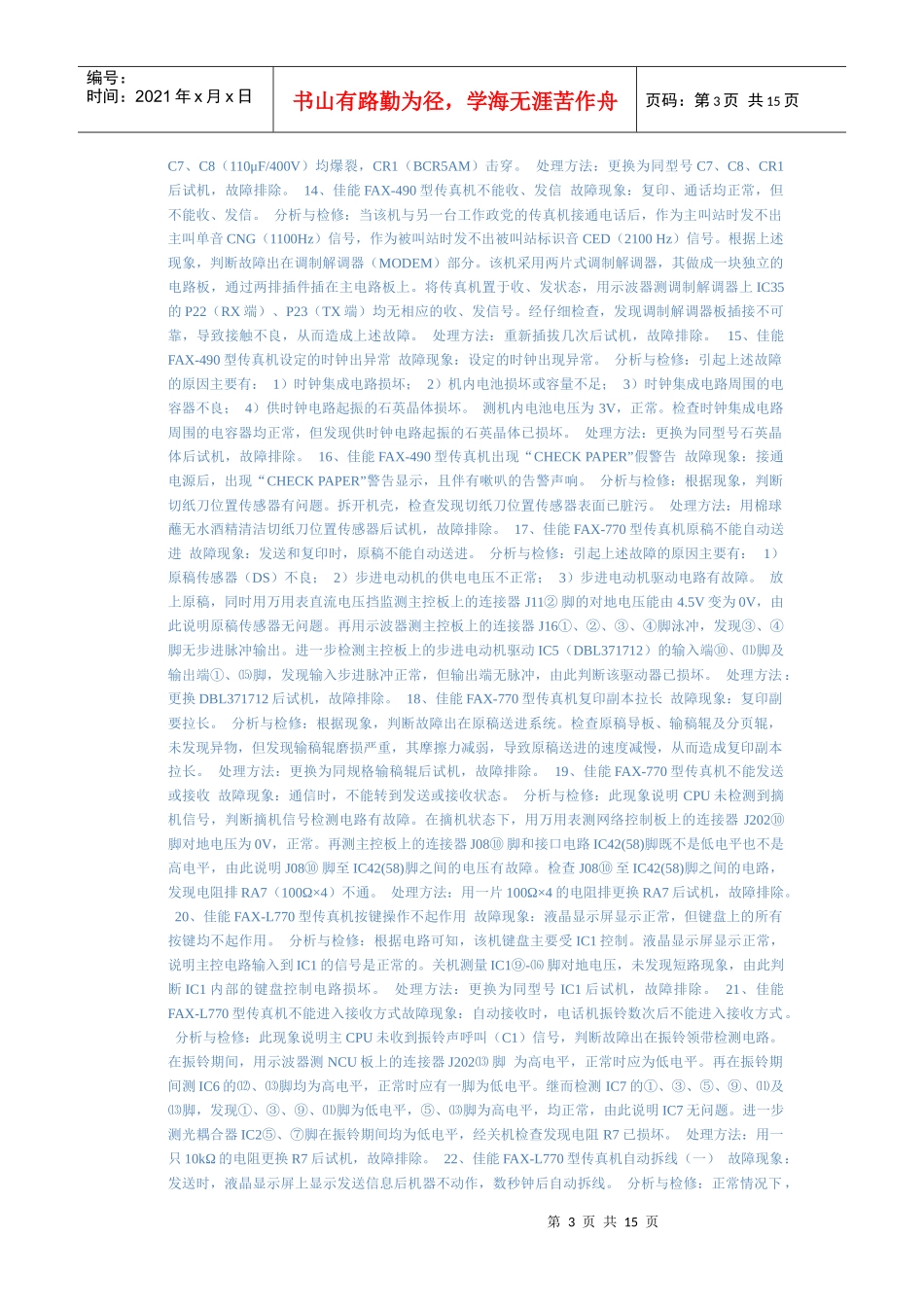

传真机维修相关知识_第3页
3/15
第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共15页1、佳能T-22型传真机不工作故障现象:通电,液晶显示屏无任何显示,电源上的指示灯也不亮。分析与检修:拆开电源外壳,检查发现熔丝管已烧断。试换上3A熔丝管后,用500型万用表测交流电输入两端无电容充放电现象,由此说明电路中仍存在短路故障。拆下开关管(2SK1081),测其三极间的电阻均为零,由此说明该晶体管已击穿损坏,且检查发现脉宽调制控制板TDA4605上有一炸裂的小洞。经逐一用新件更换2SK1081、TDA4605后,测电源交流输入端有明显的充放电,但开机后电源指示灯一闪即灭,也无输出。经进一步仔细检查,发现与TDA4605⑦脚相连的电容22J/63V有一细微裂纹。拆下该电容,用DT-902电容/电感测量表测其电容为无穷大,由此说明其已损坏。处理方法:更换电容22J/63后试机,故障排除。2、佳能FAX-T31型传真机复印副本出现黑竖条故障现象:复印时,第一张副本正常,但第二张副本右边出现约40mm宽的黑竖条,随后复印的几张副本都有黑竖条。分析与检修:引起黑竖条的原因主要有:1)光学部分不清洁;2)感热记录头有问题;3)CCD相关电路损坏。本着“先易后难”的检修原则,首先观察LED发光阵列发光正常,且无污物遮挡。再进行感热记录头测试,具体作法如下:1)依次按“功能”和“启动/复印”键,再按“功能”键;2)连续按6次“#”键,出现画面REPORT;3)按“启动/复印”键,出现JOURNAL(日志)画面;4)按“启动/复印”键,打印出管理报告。多次按以上方法打印管理日志均清晰无误,且无黑竖条,由此说明感热记录头无问题。参看随机电路图,该机的CCD安装在机芯内,可按以下办法折卸:1)开启上盖,拧开左、右两边前端固定上盖与机芯滑枕的4颗螺钉;2)将扣在上盖左、右两边的两和弹簧从上盖中取出;3)往后搬动上盖,将上盖抬起、拆除,再将机芯拆卸出来。拆出机芯后,观察CCD上的三块反光镜及镜头上并无污物,测CCD板上插座P10的供电端③脚为+5V、⑤脚为+12V、⑦脚为-5V,均正常。根据上述检测结果,判断CCD板已损坏。处理方法:更换为同型号CCD后试机,故障排除。3、佳能FAX-280型传真机复印全白故障现象:复印全白分析与检修:测电源至感热记录头的线端无+24V电压。拆开机外壳,检查电源板,发现与晶体管Q2(C1815)b、e极相连的电阻R10烧毁。拆下Q2,测量其三极间阻值均为无穷大,由此说明该晶体管已损坏。处理方法;更换C1815,并用4.7kΩ电阻更换R10后试机,故障排除。4、佳能FAX-L380型传真机接收副本全黑故障现象:接收副本全黑。分析与检修:引起此类故障的原因主要有:1)电晕线上无高压;2)激光器一直接通。首先用高压计测电晕高压,正常。再检查激光束通路中的光束探测器,发现激光器一直接通。根据原理可知,该机激光器主要受直流控制器控制,估计直流控制器输出的信号不正常。检查直流控制电路,用万用表直流电压挡测直流控制板上的连接第2页共15页第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共15页器J202⑤脚的对地电压,发现其始终为0V,经查为IC205(LS08)已损坏。处理方法:更换LS08后试机,故障排除。5、佳能FAX-L380型传真机复印副本上出现横向白条带故障现象:复印副本上出现横向白条带。分析与检修:引起此类故障的原因主要有:1)高压发生器损坏;2)感光鼓、显影辊划伤或脏污;3)电晕线、栅极丝漏电或接触不良;4)直流控制器不能发出正常的高压驱动信号。首先检测直流控制器有正常的高压驱动信号输出,且检查电晕线及栅极丝均无异常。再检查高压发生器,未发现异常。进一步检查感光鼓和显影辊,发现感光鼓表面划伤。处理方法:更换为同型号感光鼓后试机,故障排除。6、佳能FAX-L380型传真机卡纸(一)故障现象:记录纸输出时卡纸。分析与检修:经检查感光鼓安装正确,通电复印时分离轮能转动。断电关机,试作干净软布蘸无水酒精清洁分离轮及搓纸轮,卡纸故障仍不见好转。经进一步仔细检查,发现搓纸轮已磨损严重,导致摩擦系数降低,从而造成卡纸故障。处理方法:更换为同型号搓纸轮后试机,故障排除。7、佳能FAX-L380型传...
