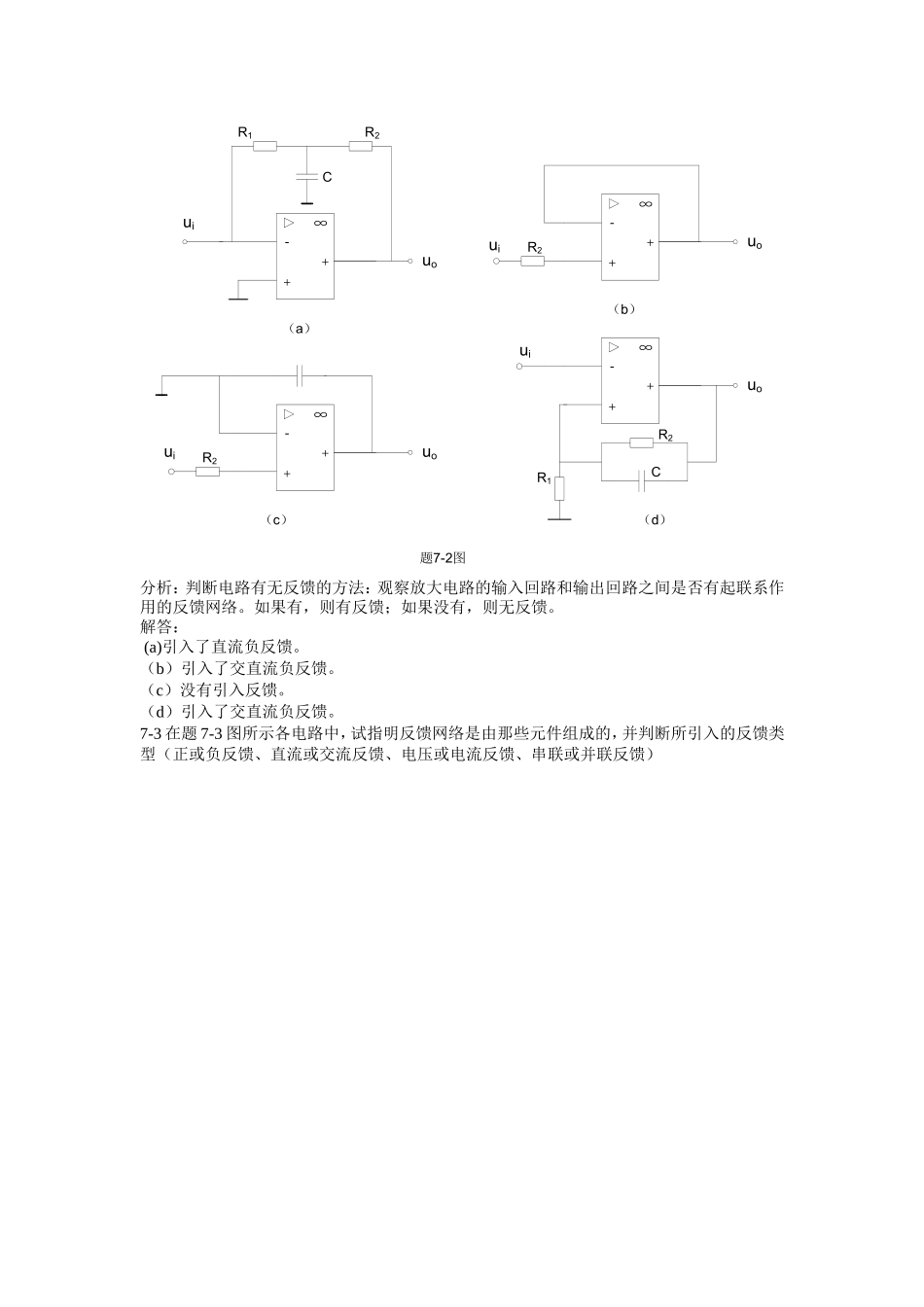

第七章负反馈放大电路7-1选择填空1．当反馈量与放大电路的输入量的极性_______，因而使________减小的反馈称为________。a.相同b.相反c.净输入量d.负反馈e.正反馈2．为了稳定静态工作点，应该引入_______。为了改善放大器性能，应该引入_______。为了稳定输出电压，应该引入_______。为了稳定输出电流，应该引入_______。a.直流负反馈b.交流负反馈c.电压负反馈d.电流负反馈e.串联负反馈f.并联负反馈3．为了减小输入电阻，应该引入_______。为了增大输入电阻，应该引入_______。为了减小输出电阻，应该引入_______。为了增大输出电阻，应该引入_______。a.电压负反馈b.电流负反馈c.串联负反馈d.并联负反馈4．负反馈所能够抑制的干扰和噪声是__________。a.外界对输入信号的干扰和噪声b.外界对输出信号的干扰和噪声c.反馈环内的干扰和噪声d.反馈环外的干扰和噪声5．为了得到一个由电流控制的电压源，应选择_______负反馈放大电路。为了得到一个由电压控制的电流源，应选择_______负反馈放大电路。a.电压串联负反馈b.电压并联负反馈c.电流串联负反馈d.电流并联负反馈6．为了得到一个由电流控制的电流源，应选择_______负反馈放大电路。a.电压串联负反馈b.电压并联负反馈c.电流串联负反馈d.电流并联负反馈7．为了增大从电流源索取的电流并增大带负载的能力，应选择_______负反馈放大电路。为了减小从电压源索取的电流并增大带负载的能力，应选择_______负反馈放大电路。a.电压串联负反馈b.电压并联负反馈c.电流串联负反馈d.电流并联负反馈8．负反馈放大电路产生自激的条件是_______。a.AB=1b.AB=-1c.AB=0d.AB=∞9．单管共射放大电路如果通过电阻引入负反馈，则__________。如果单管共集放大电路如果通过电阻引入负反馈，则__________。a.一定会产生高频自激b.一定不会产生高频自激c.一般不会产生高频自激d.可能产生高频自激10．多级负反馈放大电路容易引起自激振荡的原因是____________。a.电路增益Af过大b.反馈系数B过大c.反馈深度F过大d.各级放大电路的参数分散答：1．bcd2.abcd3.dcab4.c5.bc6.d7.ba8.b9.bd10d7-2判断题7-2图中各放大电路是否引入了反馈。如果引入，判断是直流反馈、交流反馈、交直流反馈？是正反馈还是负反馈？假设所有电容对交流信号均可视为短路。题7-2图（a）-+∞（b）R2+uoui-+∞R2+uoui（c）-+∞R1+uouiR2C（d）-+∞R2+uouiCR1分析：判断电路有无反馈的方法：观察放大电路的输入回路和输出回路之间是否有起联系作用的反馈网络。如果有，则有反馈；如果没有，则无反馈。解答：(a)引入了直流负反馈。（b）引入了交直流负反馈。（c）没有引入反馈。（d）引入了交直流负反馈。7-3在题7-3图所示各电路中，试指明反馈网络是由那些元件组成的，并判断所引入的反馈类型（正或负反馈、直流或交流反馈、电压或电流反馈、串联或并联反馈）VT1Rc+VccRBRE2RE1RfVT2+uo-（a)R1VCCVT1R2R3VT2R4R5R6+uo-(b)VT2+Vcc+ui-R2R1+uo-(c)VT3VT1R4R3+ui-（d)+VCC-VEE(e)+uo-VT2VT1RcRcREEui1ui2VT1+ui-R2R1VT2+uo-（f）R3R4R5VCC+VCC-VEE(g)VT2VT1R3ui1ui2VT5VT4VT3R1R2R5R4R6uoVT1+VCC+ui-R1VT2+uo-（h)R2R3R5R6RB1RCRLC2VCC+us-+uo-RSRB2CEC1VT+ui-RER4VT1RL+Vcc+uS-RSRERfVT2+uo-（i)Cb1Cb2+VCC+uo-RE1RE2RC2VT1VT2+uS-RLRf（j)题7-3图RS分析：1．反馈网络（元器件）判断方法：与输入回路有关，又与输出回路有关的网络。2．直流或交流反馈判断方法—电容观察法：（1）反馈通路如存在隔直电容，则为交流反馈。（2）反馈通路如存在旁路电容，则为直流反馈。（3）反馈通路不存在电容，则为交直流混合反馈。3．正或负反馈判断方法—瞬时极性法：在放大电路的输入端，假设输入信号的电压极性，可用“＋”、“－”表示，信号瞬时极性按如下传输方向变化：基本放大器输入®基本放大器输出®反馈网络®放大器输入，判断出反馈信号的瞬时电压极性。如果反馈信号的瞬时极性使净输入减小，则为负反馈；反之为正反馈。需要注意的是：CE组态输出与输入反相，即反极性，CB、CC组态输出与输入同极性。信号经过耦合电容、电阻等元件传递信号时，一般只产生衰减而瞬时极性不变。4．电压或电流反馈判断...
