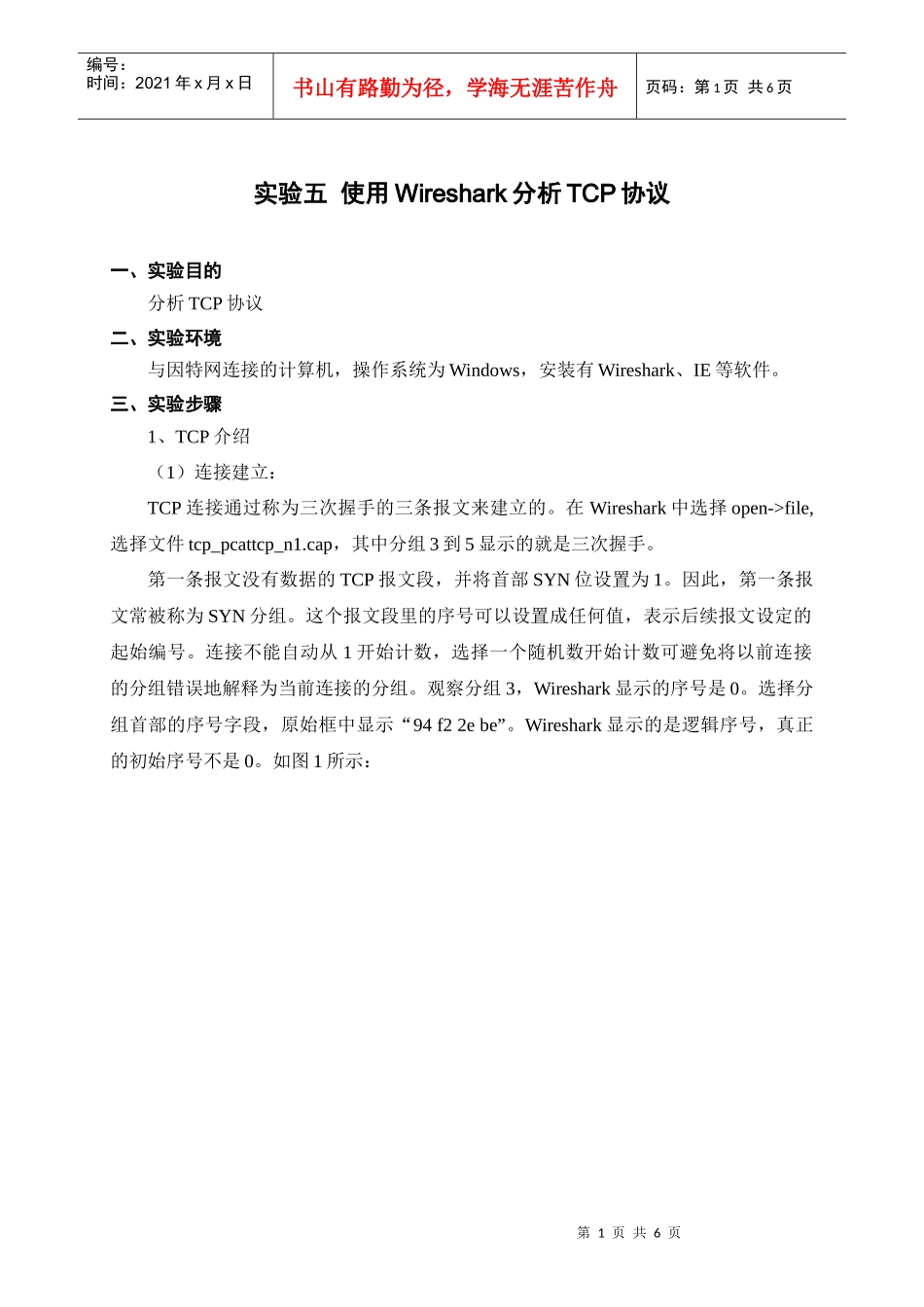

使用Wireshark分析TCP协议_第1页
1/6

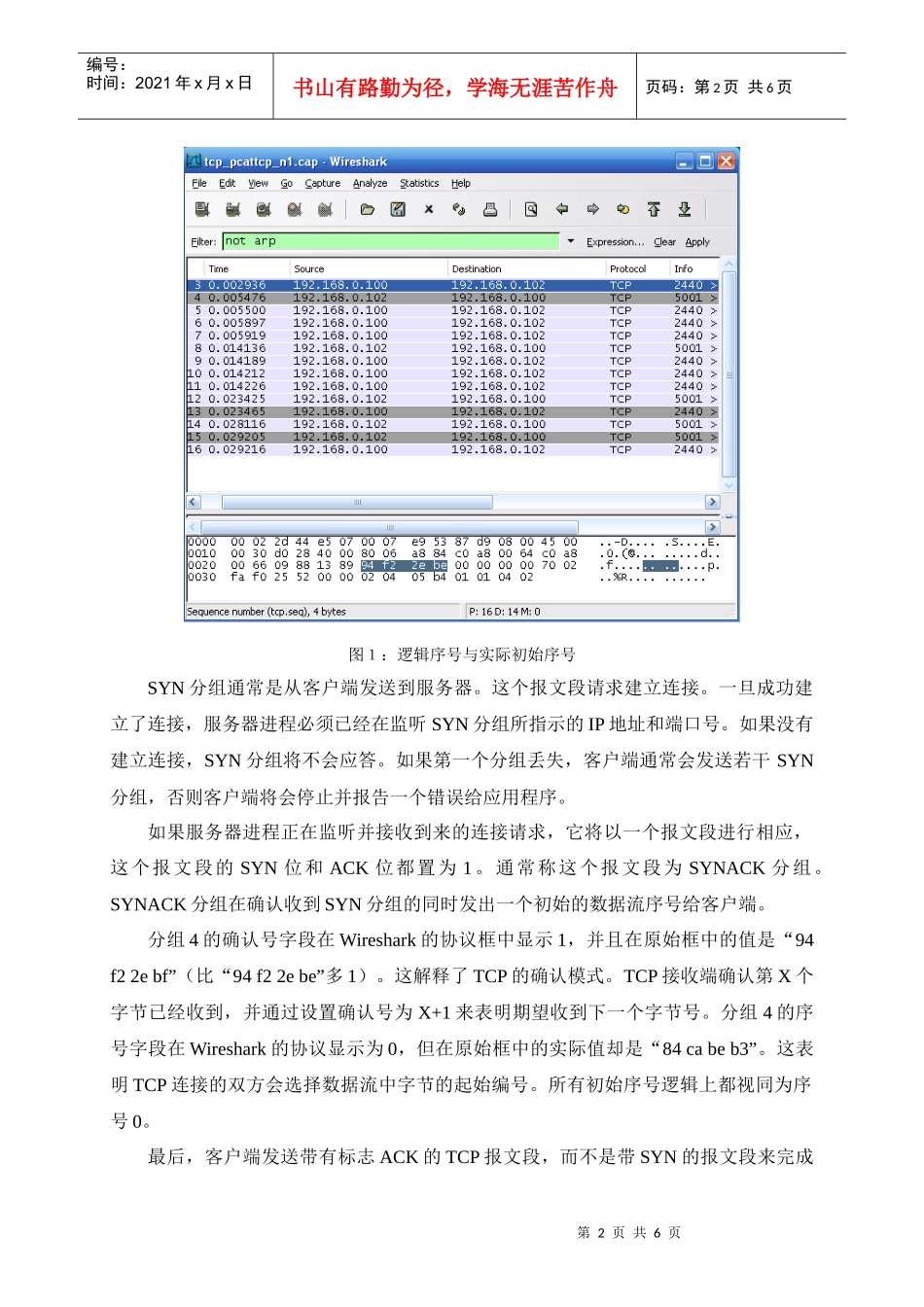

使用Wireshark分析TCP协议_第2页
2/6

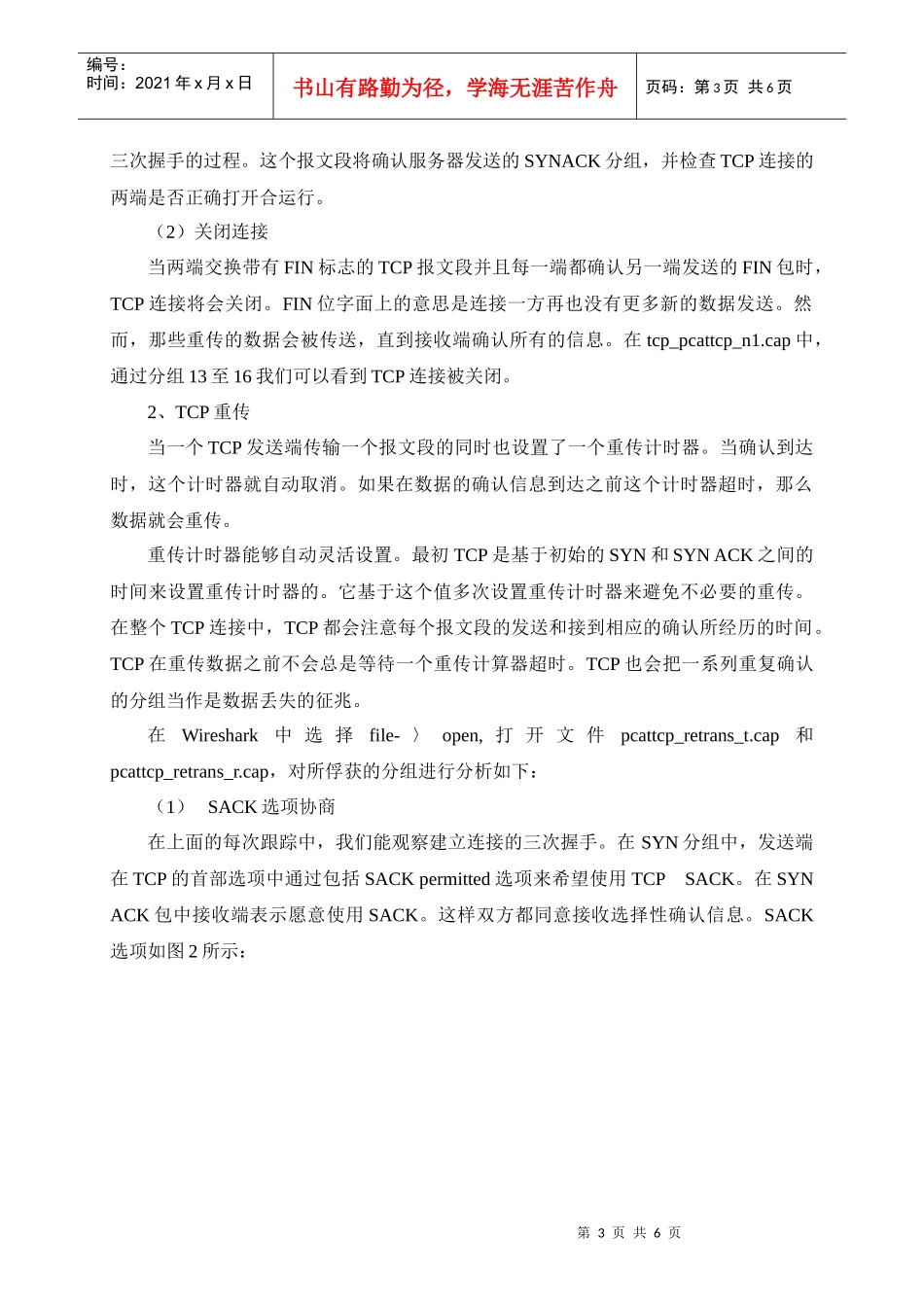

使用Wireshark分析TCP协议_第3页
3/6
第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页实验五使用Wireshark分析TCP协议一、实验目的分析TCP协议二、实验环境与因特网连接的计算机,操作系统为Windows,安装有Wireshark、IE等软件。三、实验步骤1、TCP介绍(1)连接建立:TCP连接通过称为三次握手的三条报文来建立的。在Wireshark中选择open->file,选择文件tcp_pcattcp_n1.cap,其中分组3到5显示的就是三次握手。第一条报文没有数据的TCP报文段,并将首部SYN位设置为1。因此,第一条报文常被称为SYN分组。这个报文段里的序号可以设置成任何值,表示后续报文设定的起始编号。连接不能自动从1开始计数,选择一个随机数开始计数可避免将以前连接的分组错误地解释为当前连接的分组。观察分组3,Wireshark显示的序号是0。选择分组首部的序号字段,原始框中显示“94f22ebe”。Wireshark显示的是逻辑序号,真正的初始序号不是0。如图1所示:第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页图1:逻辑序号与实际初始序号SYN分组通常是从客户端发送到服务器。这个报文段请求建立连接。一旦成功建立了连接,服务器进程必须已经在监听SYN分组所指示的IP地址和端口号。如果没有建立连接,SYN分组将不会应答。如果第一个分组丢失,客户端通常会发送若干SYN分组,否则客户端将会停止并报告一个错误给应用程序。如果服务器进程正在监听并接收到来的连接请求,它将以一个报文段进行相应,这个报文段的SYN位和ACK位都置为1。通常称这个报文段为SYNACK分组。SYNACK分组在确认收到SYN分组的同时发出一个初始的数据流序号给客户端。分组4的确认号字段在Wireshark的协议框中显示1,并且在原始框中的值是“94f22ebf”(比“94f22ebe”多1)。这解释了TCP的确认模式。TCP接收端确认第X个字节已经收到,并通过设置确认号为X+1来表明期望收到下一个字节号。分组4的序号字段在Wireshark的协议显示为0,但在原始框中的实际值却是“84cabeb3”。这表明TCP连接的双方会选择数据流中字节的起始编号。所有初始序号逻辑上都视同为序号0。最后,客户端发送带有标志ACK的TCP报文段,而不是带SYN的报文段来完成第3页共6页第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页三次握手的过程。这个报文段将确认服务器发送的SYNACK分组,并检查TCP连接的两端是否正确打开合运行。(2)关闭连接当两端交换带有FIN标志的TCP报文段并且每一端都确认另一端发送的FIN包时,TCP连接将会关闭。FIN位字面上的意思是连接一方再也没有更多新的数据发送。然而,那些重传的数据会被传送,直到接收端确认所有的信息。在tcp_pcattcp_n1.cap中,通过分组13至16我们可以看到TCP连接被关闭。2、TCP重传当一个TCP发送端传输一个报文段的同时也设置了一个重传计时器。当确认到达时,这个计时器就自动取消。如果在数据的确认信息到达之前这个计时器超时,那么数据就会重传。重传计时器能够自动灵活设置。最初TCP是基于初始的SYN和SYNACK之间的时间来设置重传计时器的。它基于这个值多次设置重传计时器来避免不必要的重传。在整个TCP连接中,TCP都会注意每个报文段的发送和接到相应的确认所经历的时间。TCP在重传数据之前不会总是等待一个重传计算器超时。TCP也会把一系列重复确认的分组当作是数据丢失的征兆。在Wireshark中选择file-〉open,打开文件pcattcp_retrans_t.cap和pcattcp_retrans_r.cap,对所俘获的分组进行分析如下:(1)SACK选项协商在上面的每次跟踪中,我们能观察建立连接的三次握手。在SYN分组中,发送端在TCP的首部选项中通过包括SACKpermitted选项来希望使用TCPSACK。在SYNACK包中接收端表示愿意使用SACK。这样双方都同意接收选择性确认信息。SACK选项如图2所示:第4页共6页第3页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共6页图2:SACK选项在TCPSACK选项中,如果连接的一端接收了失序数据,它将使用选项区字段来发送关于失序数据起始和结束的信息。这样允许发送端仅仅重传丢失的数据。TCP接收端不能传递它们接...
