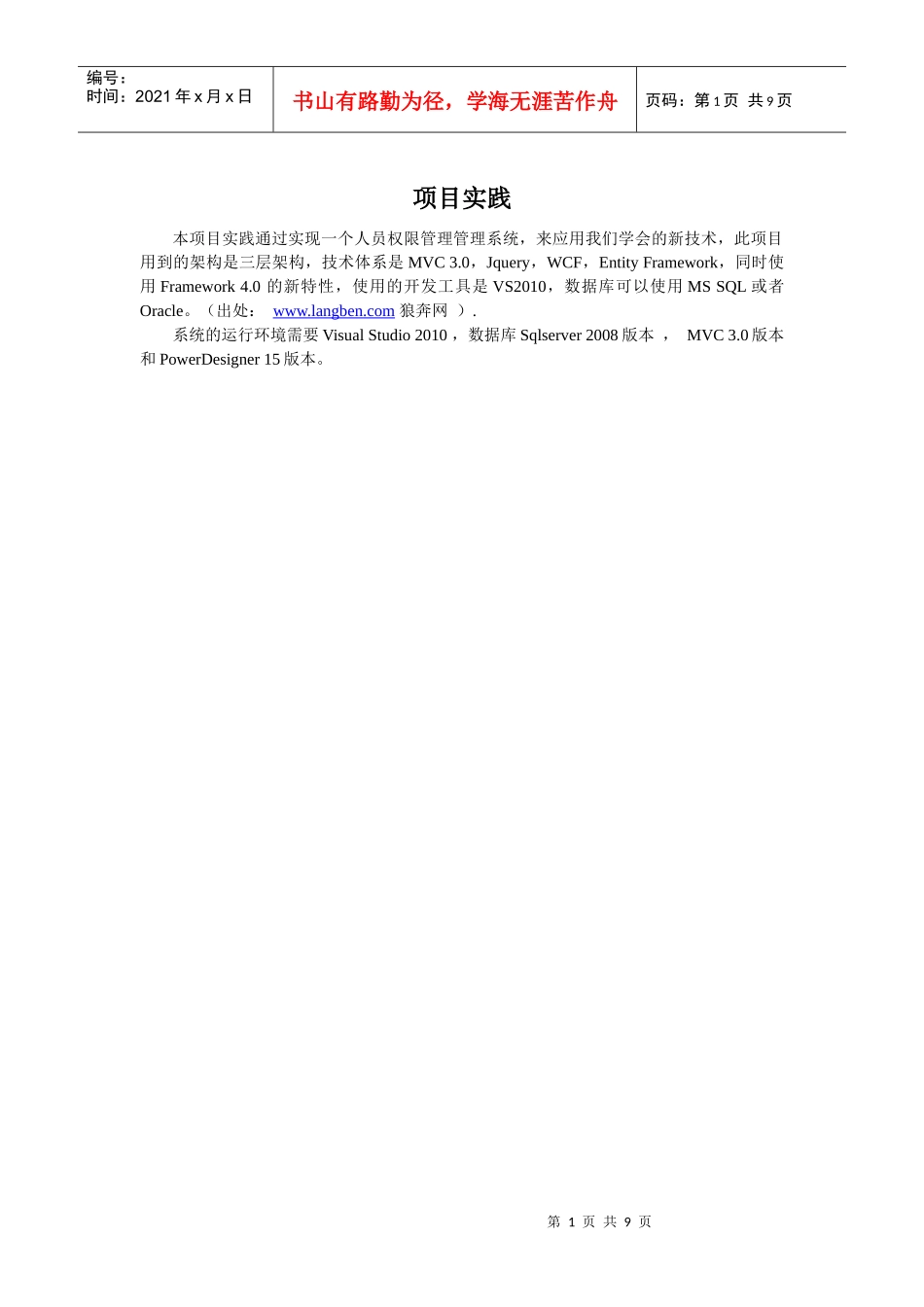

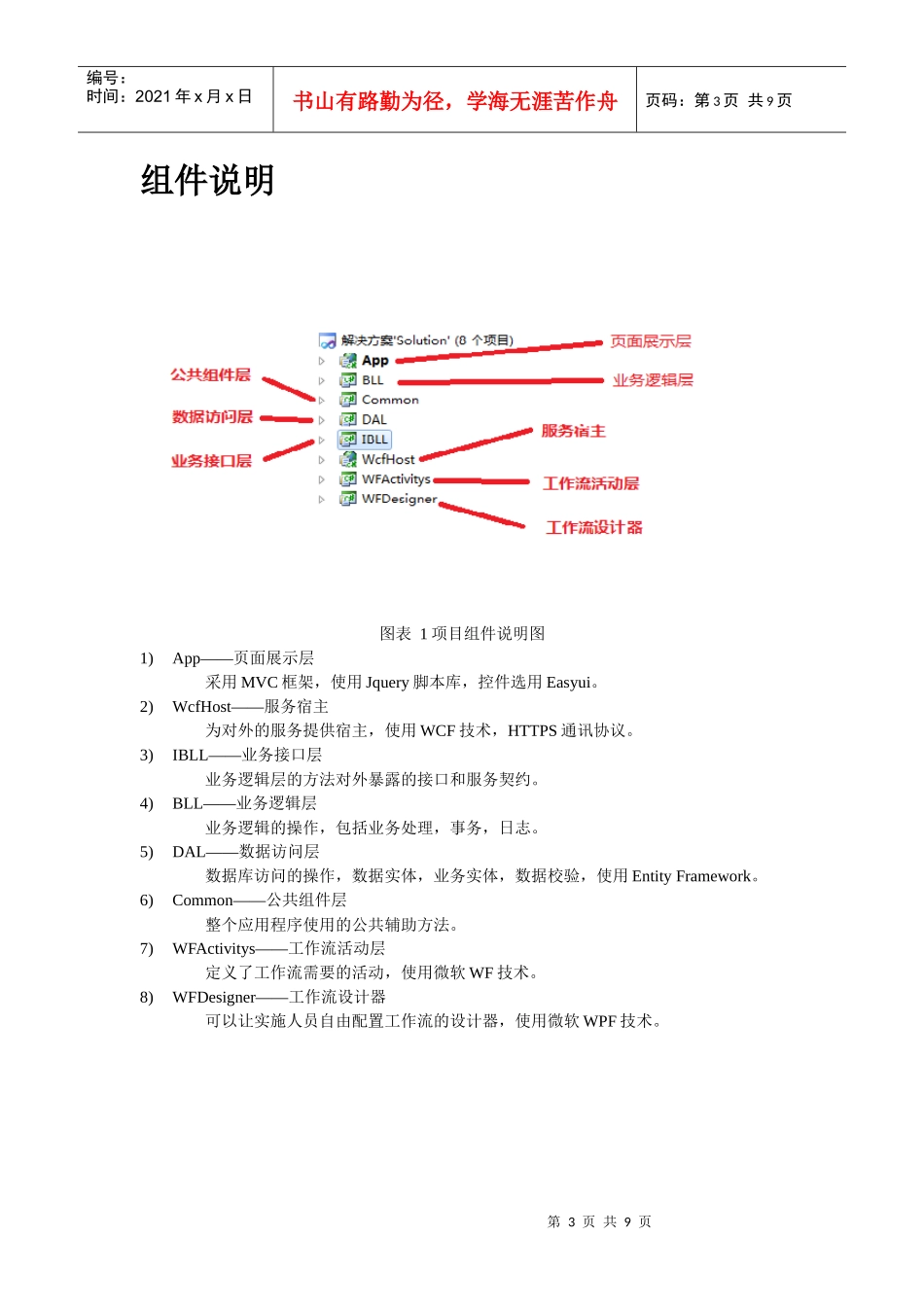

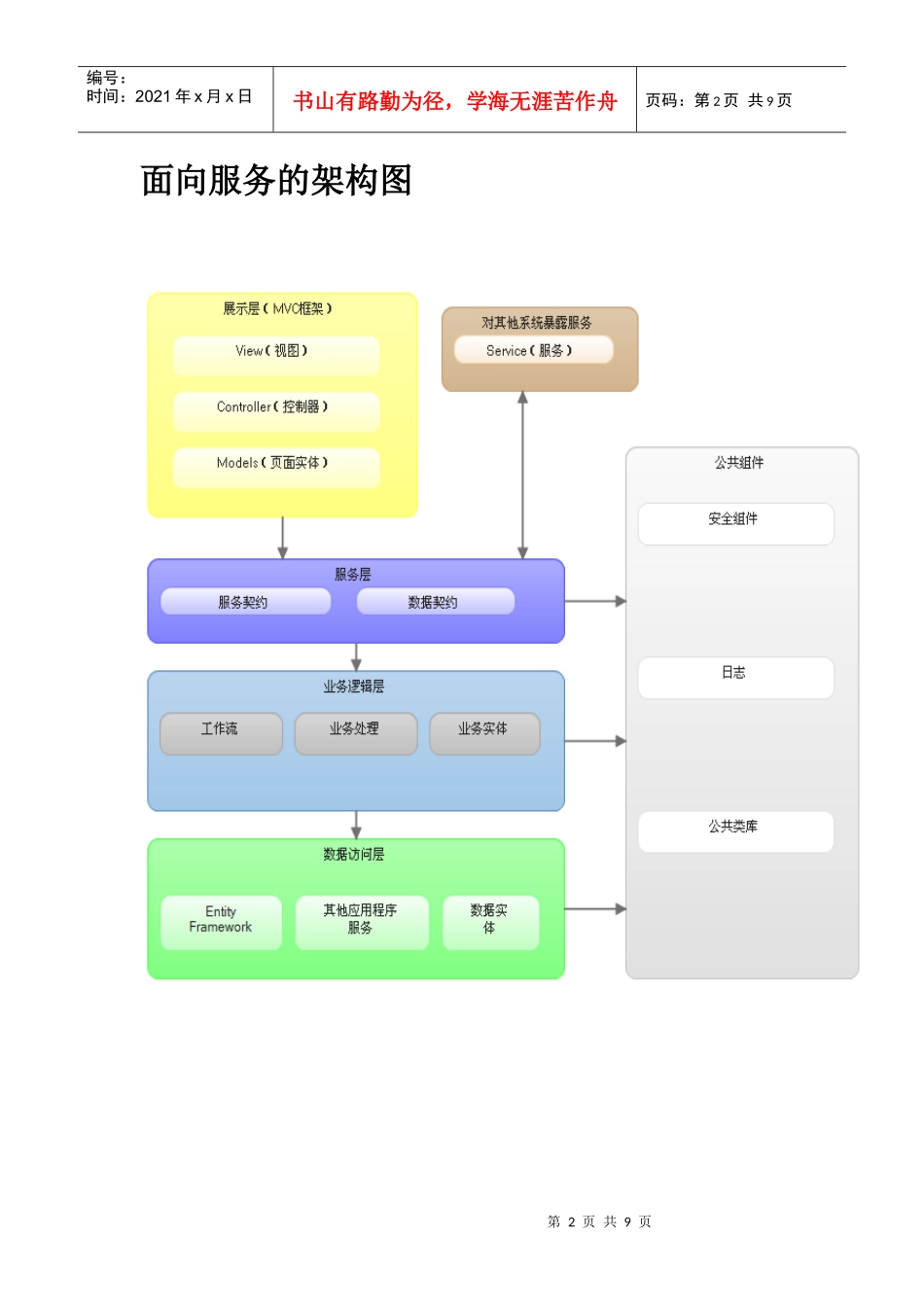

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页项目实践本项目实践通过实现一个人员权限管理管理系统，来应用我们学会的新技术，此项目用到的架构是三层架构，技术体系是MVC3.0，Jquery，WCF，EntityFramework，同时使用Framework4.0的新特性，使用的开发工具是VS2010，数据库可以使用MSSQL或者Oracle。（出处：www.langben.com狼奔网）.系统的运行环境需要VisualStudio2010，数据库Sqlserver2008版本，MVC3.0版本和PowerDesigner15版本。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页面向服务的架构图第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页组件说明图表1项目组件说明图1)App——页面展示层采用MVC框架，使用Jquery脚本库，控件选用Easyui。2)WcfHost——服务宿主为对外的服务提供宿主，使用WCF技术，HTTPS通讯协议。3)IBLL——业务接口层业务逻辑层的方法对外暴露的接口和服务契约。4)BLL——业务逻辑层业务逻辑的操作，包括业务处理，事务，日志。5)DAL——数据访问层数据库访问的操作，数据实体，业务实体，数据校验，使用EntityFramework。6)Common——公共组件层整个应用程序使用的公共辅助方法。7)WFActivitys——工作流活动层定义了工作流需要的活动，使用微软WF技术。8)WFDesigner——工作流设计器可以让实施人员自由配置工作流的设计器，使用微软WPF技术。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页分析DAL（数据访问层）的结构新建ADO.NET实体数据模型；在设计器中点击右键，从下拉菜单中选择“从数据库更新模型”；第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页设定连接字符串后，选中表、视图和存储过程，注意不要勾选“确定所生成对象名称的单复数形式”，点击“完成”。将App.Config文件中的connectionStrings节点复制到App项目的Web.config文件中。数据实体就在自动生成的Model1.edmx文件中，如下：第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页业务实体在SysMessage.cs文件中的SysMessage，它是一个分部partial类，内部有自定义属性，MetadataType属性中指定了该实体属性的校验类SysMessageMetadata，并且它继承了IBaseEntity接口（此接口暂时没有任何成员）；SysMessage.cs文件中还有一个SysMessageMetadata类用于校验SysMessage类中的成员。注意校验类需要引用usingSystem.ComponentModel.DataAnnotations;命名空间。第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页SysMessageRepository类定义了SysMessage对象的所有操作（包括对数据库的增删改查），该类继承了BaseRepository,IDisposable和ISysMessageRepository。BaseRepository.cs文件包含了所有数据访问的抽象基类BaseRepository，它里面的成员如下：第8页共9页第7页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共9页分析BLL（业务逻辑层）的结构消息类的业务逻辑写在BLL类库中，事务使用TransactionScope对象，SysMessageBLL.cs类文件里面封装了业务逻辑的操作方法，并且继承了BaseBLL基类，具体方法请看源代码。第9页共9页第8页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共9页分析IBLL（业务接口层）的结构此处从业务逻辑层类提取了业务逻辑层类的接口，接口可以作为服务契约。系统管理的数据库结构图表2系统管理——数据库结构图
