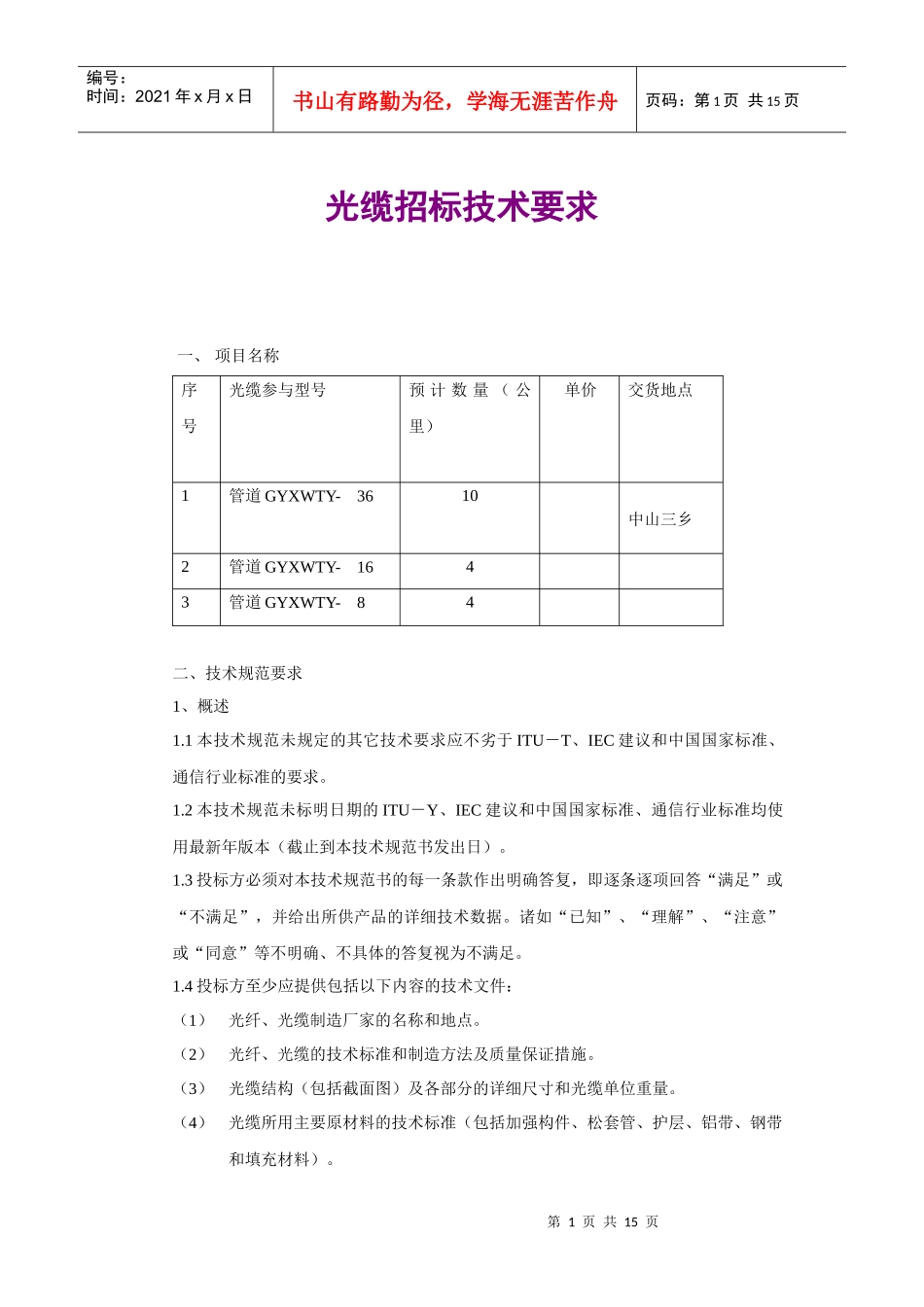

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页光缆招标技术要求一、项目名称序号光缆参与型号预计数量（公里）单价交货地点1管道GYXWTY-3610中山三乡2管道GYXWTY-1643管道GYXWTY-84二、技术规范要求1、概述1.1本技术规范未规定的其它技术要求应不劣于ITU－T、IEC建议和中国国家标准、通信行业标准的要求。1.2本技术规范未标明日期的ITU－Y、IEC建议和中国国家标准、通信行业标准均使用最新年版本（截止到本技术规范书发出日）。1.3投标方必须对本技术规范书的每一条款作出明确答复，即逐条逐项回答“满足”或“不满足”，并给出所供产品的详细技术数据。诸如“已知”、“理解”、“注意”或“同意”等不明确、不具体的答复视为不满足。1.4投标方至少应提供包括以下内容的技术文件：（1）光纤、光缆制造厂家的名称和地点。（2）光纤、光缆的技术标准和制造方法及质量保证措施。（3）光缆结构（包括截面图）及各部分的详细尺寸和光缆单位重量。（4）光缆所用主要原材料的技术标准（包括加强构件、松套管、护层、铝带、钢带和填充材料）。第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页（5）所用光纤的典型折射率分布曲线图和折射率标称值一。（6）光纤筛选试验时，每公里光纤拉断次数以及与光纤寿命有关的M值（韦伯尔曲线的斜率）、N值（疲劳系数）。（7）光纤光缆使用寿命应25年，投标方应说明≧25年，投标方应说明光缆寿命的有关技术措施以及光纤预期寿命的计算公式。（8）光缆内的光纤线序和光缆端别的识别标记。（9）投标方需要说明的其它事宜。1.5光缆使用经验投标方提供的光缆类型必须是经过工程实际使用并通过竣工验收、同时必须是为两个以上有线电视运营商提供一年以上满意服务的光缆类型。投标方应严格认真地如实填写最近两年供货记录表，邀请方保留核实的权力。表1200年光缆供货记录运营商工程项目光缆类型及芯数光纤类型及生产商供货数量（公里）供货时间工程初/终验时间工程联系人电话1.6本文件的解释权属于邀请方。2、主要技术要求和指标2.1光缆中的G652光纤2.1.1使用ITU－TG652建议的单模光纤。如果投标方可提供不同光纤制造商的多种光纤，须针对各种光纤分别应答2.1项中各条款。2.1.2同一工程项目中的光缆及光缆中的所有光纤应为同一型号和同一来源（同一工厂、同一材料、同一制造方法和同一折射率分布）。每盘光缆不应有光纤接头。2.1.3模场直径（1310nm波长，PETERMANⅡ定义）标称值：8.8μm∽9.5μm之间取一个值偏差：不超过±0.5μm；第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页投标方应提供其所用光纤在1550nmm波长的模场直径及测试方法。2.1.41310nm波长的同心度偏差：不大于0.8μm；2.1.5光纤包层直径标称值：125.0μm偏差：不超过±1μm；2.1.6包层不圆度少于1%2.1.7光纤翘曲充曲率半径≥4.0m；2.1.8光缆截止波长截止波长满足下述λcc（或λc）的要求：λcc（在20米光缆＋2米光纤上测试）：≤1260nmλc（在2米光纤上测试）：＜1250nm;2.1.9光纤衰减系数（1）在1310nm波长上的最大衰减系数为：0.36dB/km；在1285∽1330nm波长范围内，任一波长上光纤的衰减系数与1310nm波长上的衰减系数相比，其差值不超过0.03dB/km；在1550nm波长上的最大衰减值为：0.22dB/km；在1480∽1580nmm范围内，任一波长上光纤的衰减系数与1550nm波长上的衰减系数相比，其差值不超过0.05dB/km；投标方应提供在1625nm波长上的最大衰减系数；（2）光纤衰减曲线应有良好的线性并且无明显台阶，用OTDR检测任意一根光纤时，在1310nm和1550nm处500m光纤的衰减值应不大于（amean+0.10dB）/2，amean是光纤的平均衰减系数；（3）投标方应提供1200∽1600nm波长范围内的典型衰减光谱特性曲线图。（1）投标方应提供1310nm和1550nm波长上的光纤衰减的直方图及样本数。2.1.10光纤在1550nm波长上的弯曲衰减特性以37.5mm为弯曲半径，松绕100圈后，在1310nm波长上衰减增加小于0.05dB，在1550nm波长上衰减增加小于0.10dB；2.1.11色散（1）零色散波长范围为...
