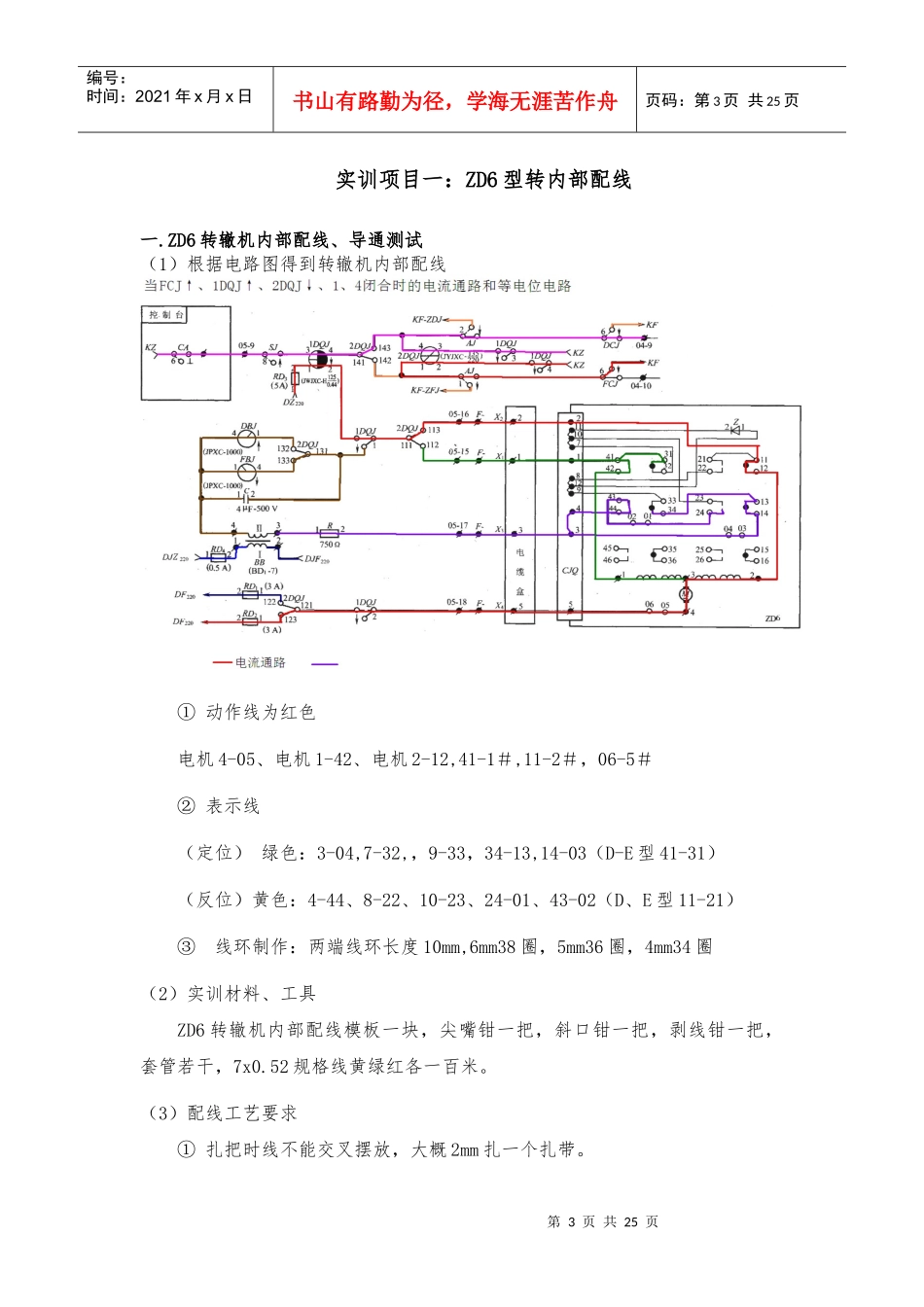

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页铁路信号施工与设计实训报告指导老师：龙伟民组长：郭巧玲姓名：信号310-3班目录第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页实训项目一：ZD6型转内部配线.......................3实训项目二：ZD6型电动转辙机的拆装和检修调整.....4实训项目三：ZYJ7型电动转辙机的拆装和检修调整....12实训项目四：计算机联锁试验.......................14实训项目五：信号平面布置图.......................15实训项目六：电缆经路图的设计.....................20实训总结：.......................................24第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页实训项目一：ZD6型转内部配线一.ZD6转辙机内部配线、导通测试（1）根据电路图得到转辙机内部配线①动作线为红色电机4-05、电机1-42、电机2-12,41-1＃,11-2＃，06-5＃②表示线（定位）绿色：3-04,7-32,，9-33，34-13,14-03（D-E型41-31）（反位）黄色：4-44、8-22、10-23、24-01、43-02（D、E型11-21）③线环制作：两端线环长度10mm,6mm38圈，5mm36圈，4mm34圈（2）实训材料、工具ZD6转辙机内部配线模板一块，尖嘴钳一把，斜口钳一把，剥线钳一把，套管若干，7x0.52规格线黄绿红各一百米。（3）配线工艺要求①扎把时线不能交叉摆放，大概2mm扎一个扎带。第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页②线环的制作要牢固美观，线环的尾线不能留得过长，收尾要达标。③配线时留的线不宜过短，要适合。④做线环时先剥线上套管再扎环。（4）配线上机检验①配线上机检测时要先校线，把线校好后方可进行试验。②把线装上转辙机时，要断开安全接点还有控制台上的电源做好安全防护工作。③配线安装好后上电试验时，必须所有人远离转辙机防止触电。实训项目二：ZD6型电动转辙机的拆装和检修调整一、实训目的1、培养学生的设计与施工作业能力、思维能力和合作能力。2、通过案例讲解施工作业等安全规章制度，掌握信号设备在铁路运输安全的重要性。3、通过实训使学生的设计能力和施工作业技能有所提高，让学生能够掌握设计与施工作业的基本步骤和原理。4、通过学生几个人的合作，能够完成某个信号设备的设计与施工作业模块。二、实训内容任务一：ZD6转辙机分解、组装，了解其结构及作用（1）实训工具一字起子、十字起子各一个，五号、六号套筒各一个，大套筒两个，手摇把一把，ZD6钥匙一把，锤子一把，ZD6转辙机三台(五人用一台)，手套若干。（2）拆装时要注意的事项第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页①拆电动转辙机时由外到里，上到下。②拆下来的零件要摆放整齐，不能乱丢以防装时找不到。③转辙机里的部件严禁击敲，如果要击敲时请用木板垫着敲，以防止敲坏其部件。④安装时，一般都是按先拆的后装、后拆的先装步骤。⑤装电动机时，短的螺丝装在电机的左侧。⑥装好后要试验良好后方可交付使用。（3）ZD转辙机的拆卸过程①先用钥匙把转辙机的机盖打开。②用五号或六号套筒把转辙机里的配线卸下来放好。③用一字或十字起子把电机的防护壳和电机拆下。④用两个大套筒把摩擦联结器和自动开闭器的四个基脚螺丝卸下即可拿出来。⑤卸主轴时先把主轴转到相应的位置再往外推，如果太紧可以用锤子冲（但是要用木板垫着才可以敲）。⑥最后取出主副挤切削，抽出动作杆拿掉齿条块，然后进行各个部件的清洗和打油以防杆件生锈。⑦先把转辙机里的配线给卸下→电动机的防护外壳卸下→卸下电动机→摩擦联结器→自动开闭器→主轴等。各个部件拆下后进行其内部的清洗和打油，以防杆件生锈。(4)ZD6转辙机的安装过程一般按先拆后装的顺序来完成，先把齿条块和动作杆装好→主轴安装好→把速动片先装上再装启动片→摩擦联结器→装自动开闭器→再安装电动机及其防护壳。各个部件安装好后进行试验是否良好方可进行交付使用。（5）ZD6系列电动转辙机结...
