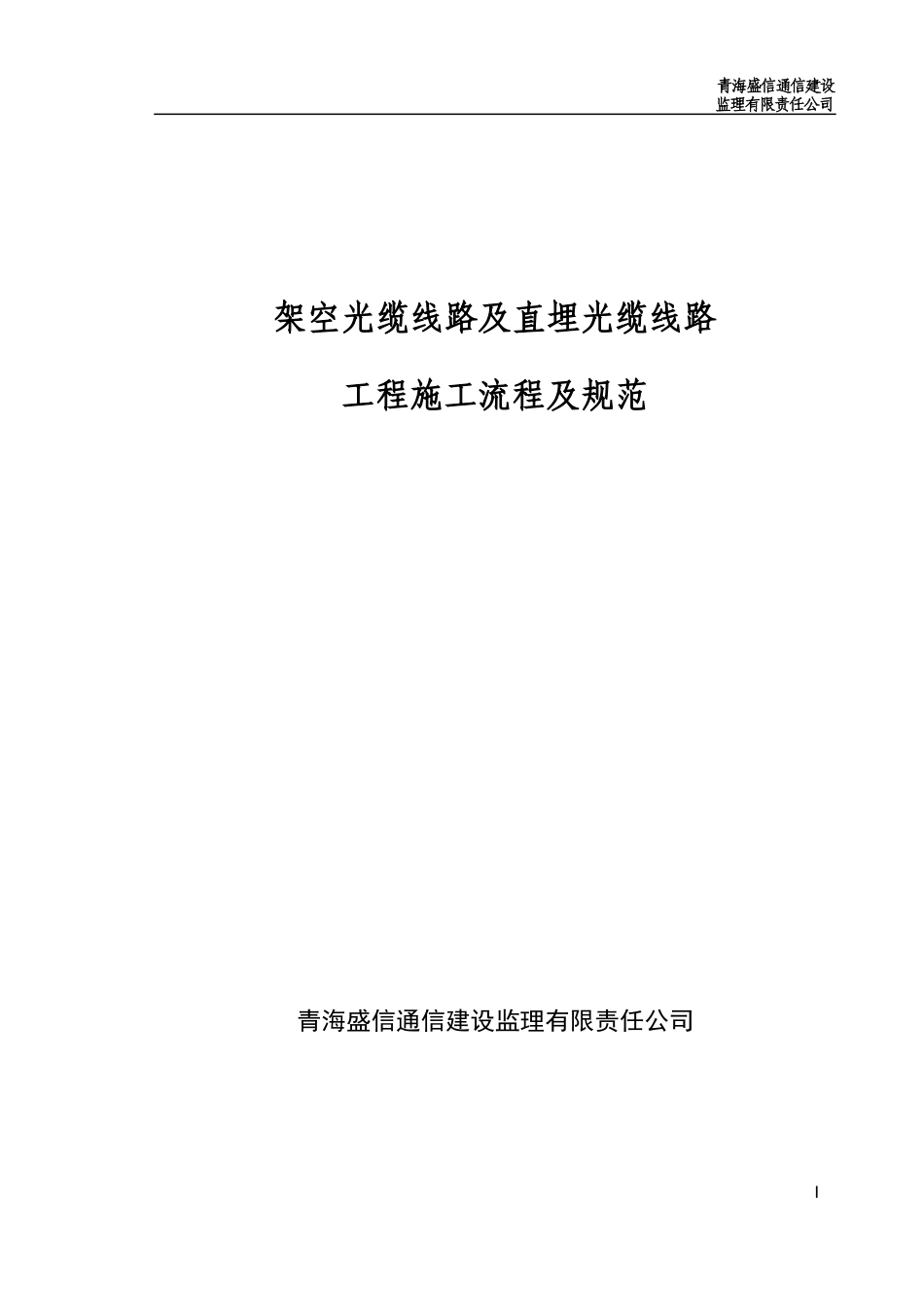

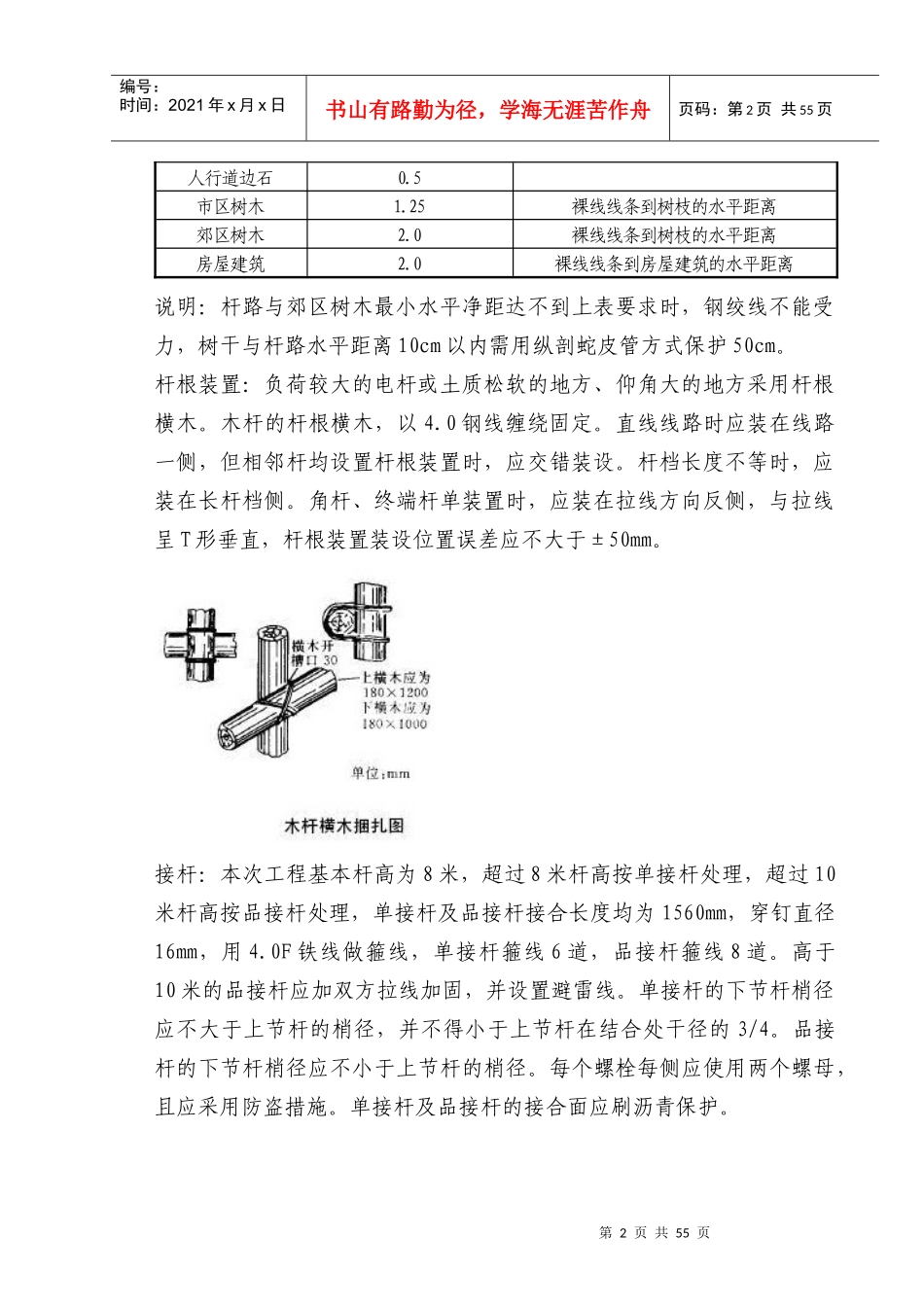

青海盛信通信建设监理有限责任公司架空光缆线路及直埋光缆线路工程施工流程及规范青海盛信通信建设监理有限责任公司I第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共55页一、说明光缆的敷设包括以下几种方式：架空光缆、直埋光缆、管道光缆、墙壁光缆、水底光缆、海底光缆等，今天重点介绍架空光缆和直埋光缆的敷设要求。二、架空光缆线路敷设要求（一）施工测量1.施工测量:核对图纸、复查路由位置、施工定点划线，和设计相差500米时设计要变更。（二）立杆1.工作内容：打洞、清理、根部防护、组接电杆、立杆、装横木、回填夯实、号杆等；2.施工要求:要使用梢径大于12cm（14-20cm）防腐松（杉）木电杆，架空光缆杆路按设计要求立杆，电杆洞深应达到规定，洞深偏差小于50mm。直线线路的电杆位置应该线路路由的中心线上，电杆中心线与路由中心线的偏差不得大于50mm，电杆本身应上下垂直。角杆应在线路转角点内移，木杆内移值为200～300mm，水泥杆内移值为100～150mm。终端杆竖立后应向拉线侧倾斜150mm。杆长（m）电杆埋深（m）普通土硬土水田、松土石质水泥杆木杆水泥杆木杆水泥杆木杆水泥杆木杆8.01.51.51.41.31.61.61.21.09.01.61.61.51.41.71.71.51.110.01.71.71.61.51.81.81.61.1杆路与其它设施的最小水平净距，应符合下表其它设施名称最小水平净距（m）备注消火拴1.0指消火拴与电杆距离地下管、线0.5～1.0包括通信管、线与电杆间的距离火车铁轨地面杆高的4/3第2页共55页第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页人行道边石0.5市区树木1.25裸线线条到树枝的水平距离郊区树木2.0裸线线条到树枝的水平距离房屋建筑2.0裸线线条到房屋建筑的水平距离说明：杆路与郊区树木最小水平净距达不到上表要求时，钢绞线不能受力，树干与杆路水平距离10cm以内需用纵剖蛇皮管方式保护50cm。杆根装置：负荷较大的电杆或土质松软的地方、仰角大的地方采用杆根横木。木杆的杆根横木，以4.0钢线缠绕固定。直线线路时应装在线路一侧，但相邻杆均设置杆根装置时，应交错装设。杆档长度不等时，应装在长杆档侧。角杆、终端杆单装置时，应装在拉线方向反侧，与拉线呈T形垂直，杆根装置装设位置误差应不大于±50mm。接杆：本次工程基本杆高为8米，超过8米杆高按单接杆处理，超过10米杆高按品接杆处理，单接杆及品接杆接合长度均为1560mm，穿钉直径16mm，用4.0F铁线做箍线，单接杆箍线6道，品接杆箍线8道。高于10米的品接杆应加双方拉线加固，并设置避雷线。单接杆的下节杆梢径应不大于上节杆的梢径，并不得小于上节杆在结合处干径的3/4。品接杆的下节杆梢径应不小于上节杆的梢径。每个螺栓每侧应使用两个螺母，且应采用防盗措施。单接杆及品接杆的接合面应刷沥青保护。第2页共55页第3页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共55页单接杆示意图如下图所示：品接杆安装示意图如下图所示：杆号：电杆编号应按设计规定按照中继段由原有基站向新建基站编排。杆号牌由高度为30cm，宽度15cm，厚度0.6mm的薄铝板制成，应面向街道一侧安装，杆号牌安装高度为距地面3.5m。杆号牌按单号杆编排，用4个铁钉固定在油杆上。杆号牌采用凹字印刷，字体为正楷，白底黑字，联通标记为红色，应标明中继段名称（起始站点名称—终止站点名称或分歧杆号—终止站点名称）施工时间，电杆编号（编号用大写汉00一、00三～00七、00九），具体样式详见下图第4页共55页第3页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共55页（三）安装拉线1.工作内容:挖坑，埋设地锚，安装拉线，收紧拉线，做中、上把，清理现场等。2.施工要求:a、本工程单条单下地锚出土长度为30mm，双单条双下地锚出土长度为60mm，双条四下地锚出土长度为80mm。单条单下地锚如下图示：第4页共55页第5页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共55页单条双下地锚如下图示：双条四下地锚如下图示：b、拉线地锚埋设端正，不得偏斜，地锚的拉线盘（横木）应与拉线垂直。第6页共55页第...
